TS 5000 E-ISM BG
6.7

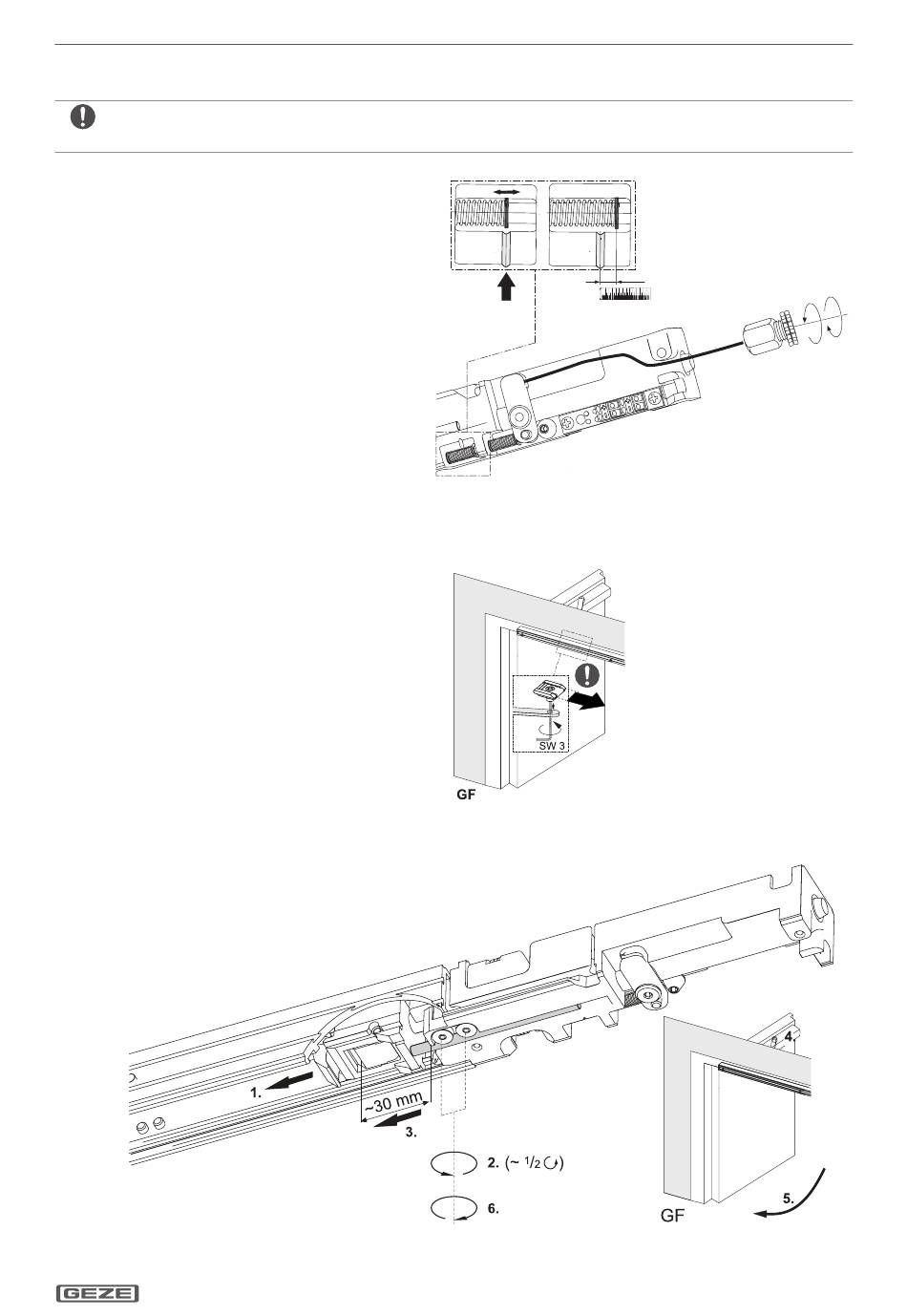

Auslöser und Sperre einstellen
Achten Sie darauf, dass das Drahtseil nicht eingeklemmt wird.
X
Bei korrekter Einstellung müssen die Scheibe und die Kerbe in einer Flucht liegen.
Abstand zwischen Scheibe und Kerbe
X
messen (1.).
Drahtseil um "X" spannen (2.).
X
à 1 Umdrehung der Stellschraube = ~1 mm
Weg
Einstellung mit Kronenmutter sichern (3.).
X
6.8
Gleithebel am Gangflügel montieren und mit Gleitstein verbinden
Die Montage des Gleithebels an den
Gangflügel erfolgt in gleicher Weise wie
am Standflügel (siehe Kapitel 6.6).
6.9
Funktionssicherung der Schließfolgeregelung positionieren
-
+
"X"
1.
7.
Montage, Befestigung
-
+
2.
3.
Abb.: 6.7.1
Abb.: 6.8.1
Abb.: 6.9.1
DE 7
