TS 5000 E-ISM BG
5

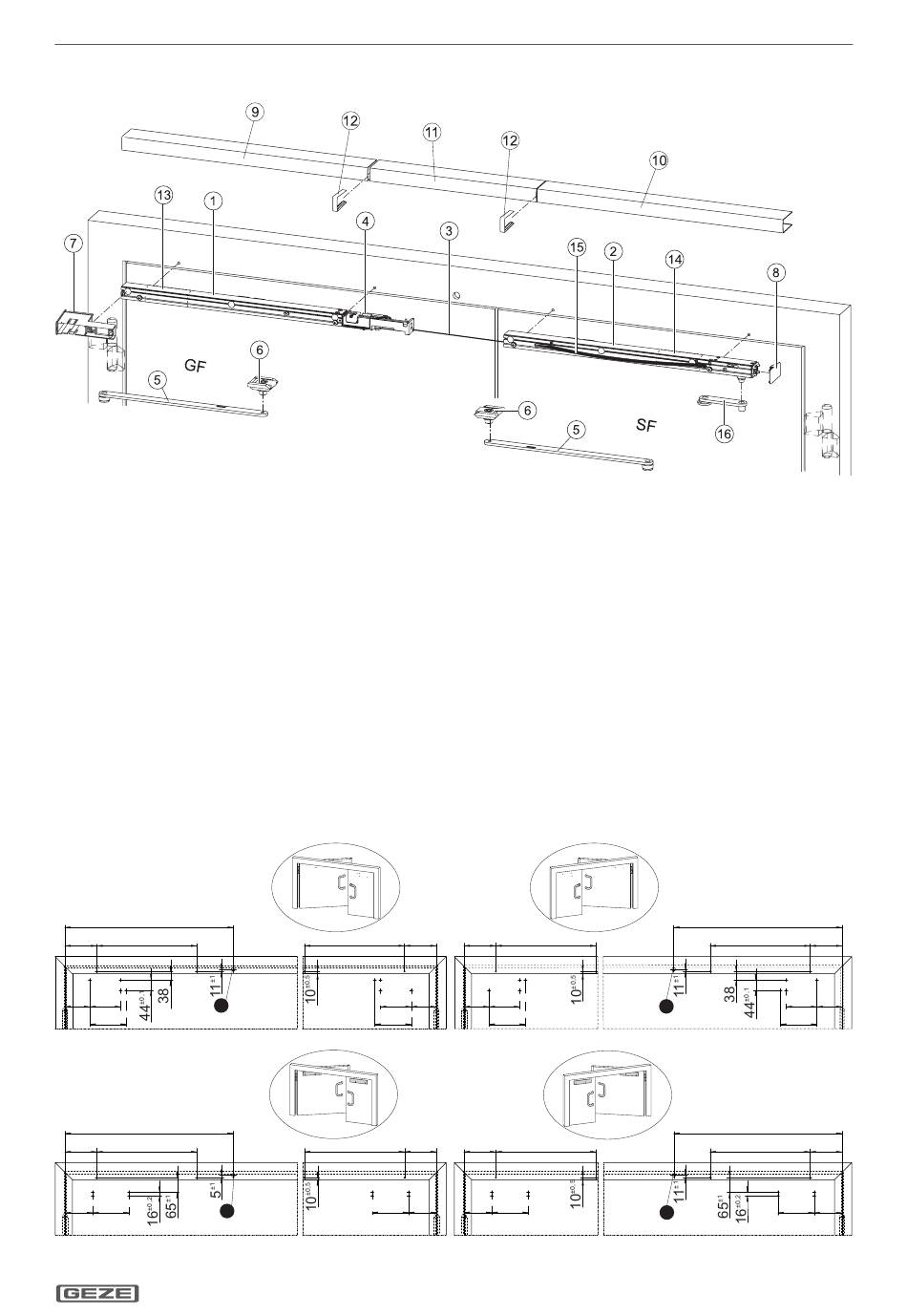

Lieferumfang

GF Gangflügel
SF Standflügel
1 ISM Gleitschiene Gangflügel
2 ISM Gleitschiene Standflügel
3 Drahtseil für Auslöser
4 Auslöser
5 Gleithebel
6 Gleitstein
7 Endkappe Gangflügel
8 Endkappe Standflügel
6

Montage, Befestigung

6. 1 Bohrbild
TS 5000 mit E-ISM BG-Gleitschiene für Direktbefestigung oder Befestigung mit Montageplatte.
737,5 ±0,2
440 ±0,2
140
110
135 ±0,2
A
±0,2
160
±0,2
737,5
140 440 ±0,2
±1 ±0,2
122 160
A
A Ø 15 mm, Stromzuführung (24 V DC)
9
10
11
12
13
14
15
16
Schrauben, Anschlagschablone
und Zubehörbeutel (ohne Abbildung)
440 ±0,2
140 140
110 110
135 ±0,2 135
±0,2
160 160
±0,2 140 140
440
±0,2
160 122 ±1 122 ±1 160
Blende Gangflügel
Blende Standflügel
Mittelblende
Sichtkappe
Elektrische-Feststellung GF
Elektrische-Feststellung SF
Drahtseilumlenkung
Auslösehebel
±0,2
440
±0,2
A
±0,2
±0,2
440
±0,2
A
Lieferumfang
Abb.: 5.1
±0,2
737,5
440 ±0,2 140
110
135 ±0,2
160 ±0,2
±0,2
737,5
±0,2 140
440
±0,2 ±1
160 122
Abb.: 6.1.1
