Montage, Befestigung
Befestigungslöcher für Schließer und Gleitschiene nach Anschlagschablone anzeichnen/bohren, ggf. Gewinde
X
M5 schneiden.
Zusätzliche Bohrung (A) für Stromzuführung 24V DC anbringen.
X
Für den Fall, dass dieses Produkt in einer Feststellanlage zum Einsatz kommt beachten Sie bitte auch das Doku-
ment „Anleitung zur Montage, Inbetriebnahme, Bedienung und Wartung der GEZE Feststellanlage FA GC".

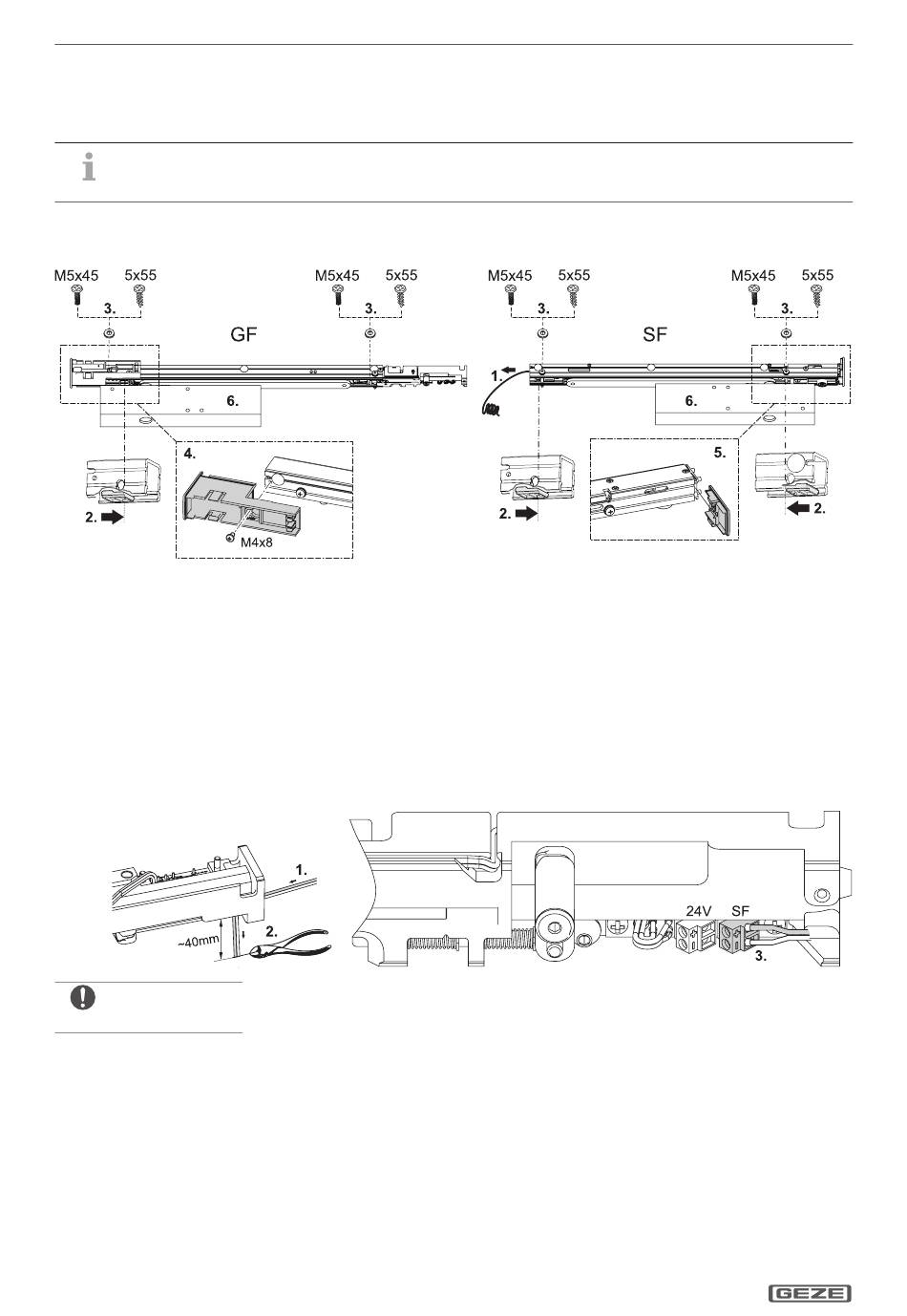

6.2 Gleitschienen und Enkappen montieren
Standflügel-Kabel 24 V der elektrischen Feststellung seitlich aus der Standflügelgleitschiene herausnehmen (1.).
X
Distanzstücke an der Gang- und Standflügelgleitschiene ausrichten (2.).
X
Gleitschiene befestigen (3.) (Anzugsmoment 2 Nm).
X
Endkappe am Gangflügel ausrichten und anschrauben (4.) (Anzugsmoment 2 Nm).
X
Endkappe am Standflügel aufschieben (5.)
X
Türschließer nach Anleitung befestigen (6.).
X
Alle Schraubmomente sind ggf. bauseitig anzupassen.
6.3 Standflügel-Kabel 24 V anschließen
Rot ='+'
Weiß = '–' .
Standflügel-Kabel 24 V der elektrischen Feststellung zur Anschlussklemme führen. Kabel bei Bedarf mit Klebe-
X
band fixieren (1.).
Überschüssiges Kabel auf ca. 40 mm kürzen (2.).
X
Kabel an Klemme anschließen (3.).
X
DE 4
TS 5000 E-ISM BG
Abb.: 6.2.1
Abb.: 6.3.1
