TS 5000 E-ISM BG

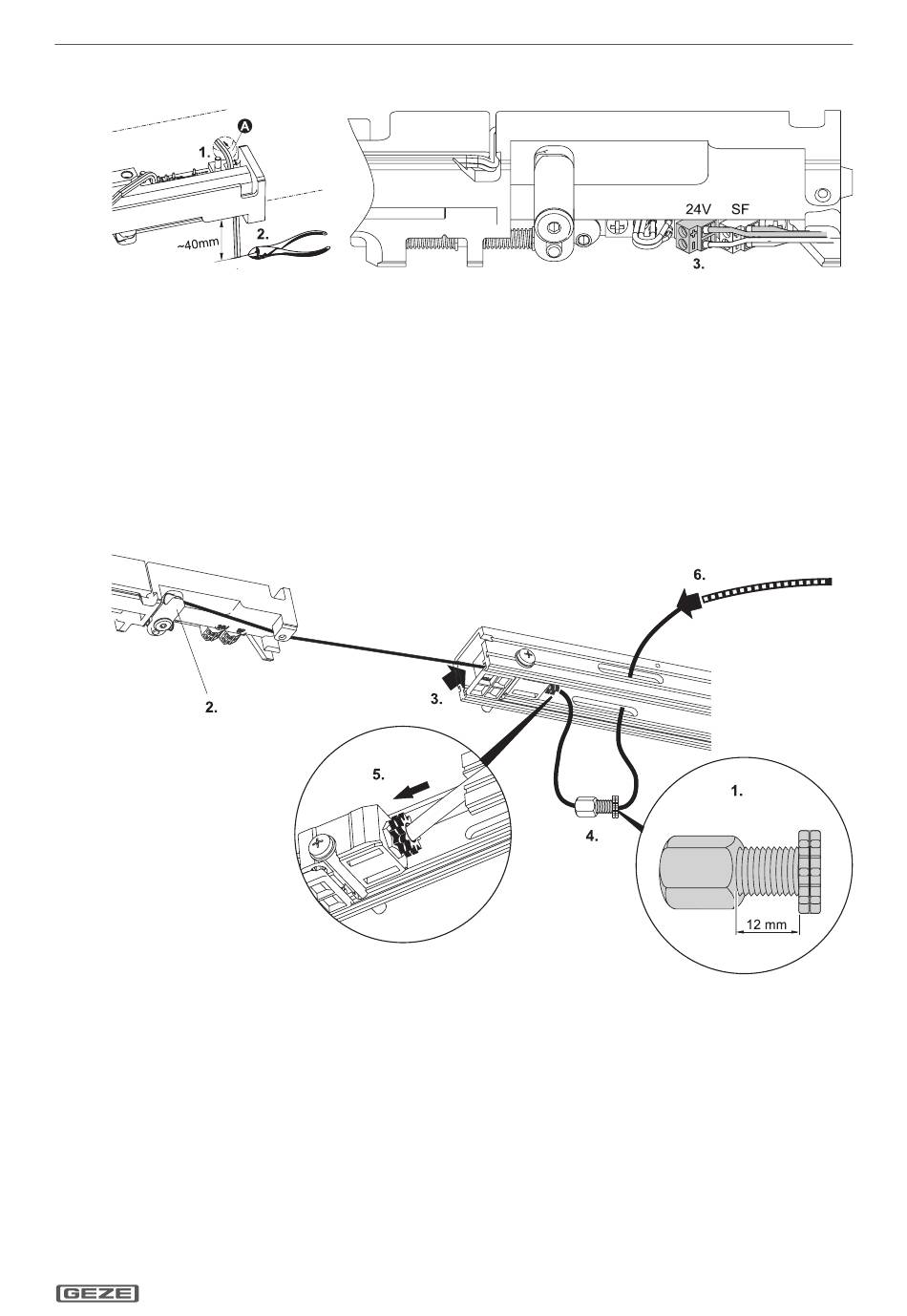

6.4 24 V Versorgungskabel anschließen
Bauseitiges 24V Versorgungskabel zur Anschlussklemme führen (1.).
X
Überschüssiges Kabel auf ca. 40 mm kürzen (2.).
X
Kabel an Klemme anschließen (3.).
X
6.5 Drahtseil mit Auslöser verbinden
Spannschraube und Kontermutter am Spannteil 12 mm zurückschrauben (1.).
X
Kugel am Drahtseil in den Auslösehebel einhängen (2.).
X
Drahtseil in Trichter einführen (3.).
X
Spannteil auf Drahtseil fädeln (4.).
X
Spannteil einführen und Drahtseil durch Langloch fädeln (5.).
X
Drahtseilumlenkung auf Drahtseil schieben (6.).
X
(Abb. 6.5.2)
Klemmschraube lösen (1.).
X
Drahtseil mit Drahtseilumlenkung in Langloch einfädeln (2.).
X
An der Klemmschraube vorbei durchfädeln und aus dem Langloch herausführen (3.).
X
Drahtseil auf Anschlag spannen und Klemmschraube anziehen (4.).
X
Auslösehebel montieren (5.).
X
Anschlagschrauben einschrauben (6.).
X
Spannteil wieder entspannen (7.) Spannschraube einschrauben (Kontermutter noch nicht anziehen!).
X
Drahtseil auf 30–50 mm Überstand zur Außenkante Gleitschiene kürzen (8.).
X
Montage, Befestigung
Abb.: 6.4.1
Abb.: 6.5.1
DE 5
