Montage, fixation
Extraire l'entraîneur jusqu'à la butée (1.).
X
Desserrer les vis de la tige de butée, max. 1/2 tour (2.).
X
La tige de butée ne peut pas être en dessous de l'entraîneur.
Extraire la tige de butée (3.).
X
à Distance arête-blocage et butée env. 30 mm
Fermer le battant mobile (4.).
X
La tige de butée pour la protection fonctionnel de la régulation de fermeture en cascade est positionnée.
Ouvrir le battant mobile (5.).
X
Serrer les vis de la tige de butée (6.).
X
6. 1 0 Réglage des arrêts électriques
Représentation du battant mobile.
Ouvrir le battant de porte à l'angle d'arrêt souhaité et le bloquer (1.).
X
Enlever les films protecteurs de câbles du bras à coulisse (2.).
X
Desserrer les vis de serrage de l'arrêt électrique (3.).
X
Déplacer l'arrêt électrique jusqu'à ce que le coin de verrouillage repose contre le coulisseau (4.).
X
Visser l'arrêt électrique (5.).
X
Afin d'éviter les boucles, tendre le câble et le placer le câble dans la protection à l'extrémité de l'arrêt (6.).
X
Ranger les câbles détachés dans la gaine de câbles et libres (7.).
X
Fixer le câble visible avec le film de protection de câble (8.).
X
ATTENTION!
Vérifier le libre fonctionnement de la bascule vers le haut!
X
9.
La force de maintien peut être réglée selon besoin (9.). Selon EN 1155, le couple de débrayage d'une porte avec
un blocage à 90° doit être de 40 Nm - 120 Nm.
6. 1 1 Monter le cache
ATTENTION!
Ne pas écraser le câble.
X
FR 8
TS 5000 E-ISM BG

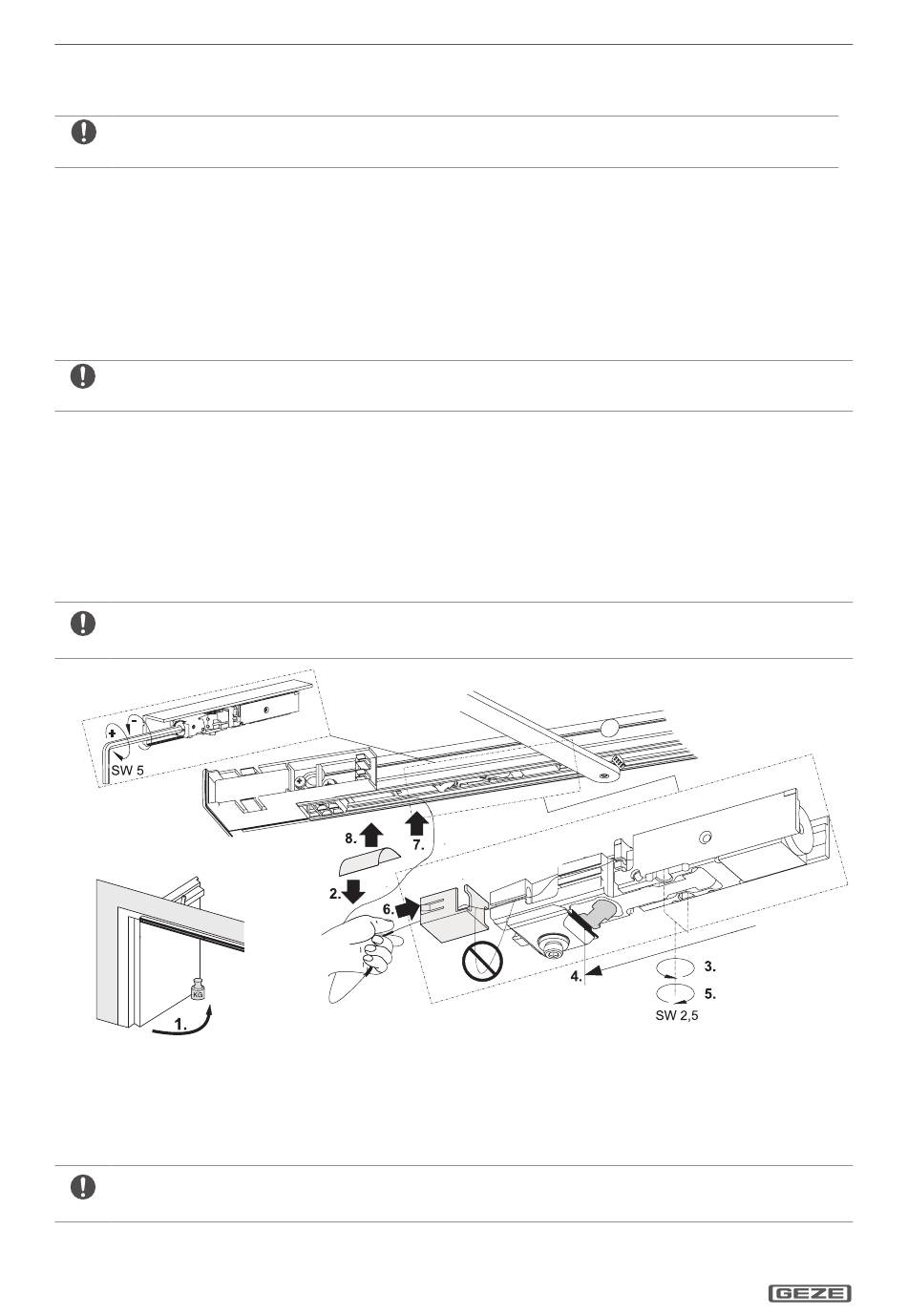

Fig.: 6.10.1
