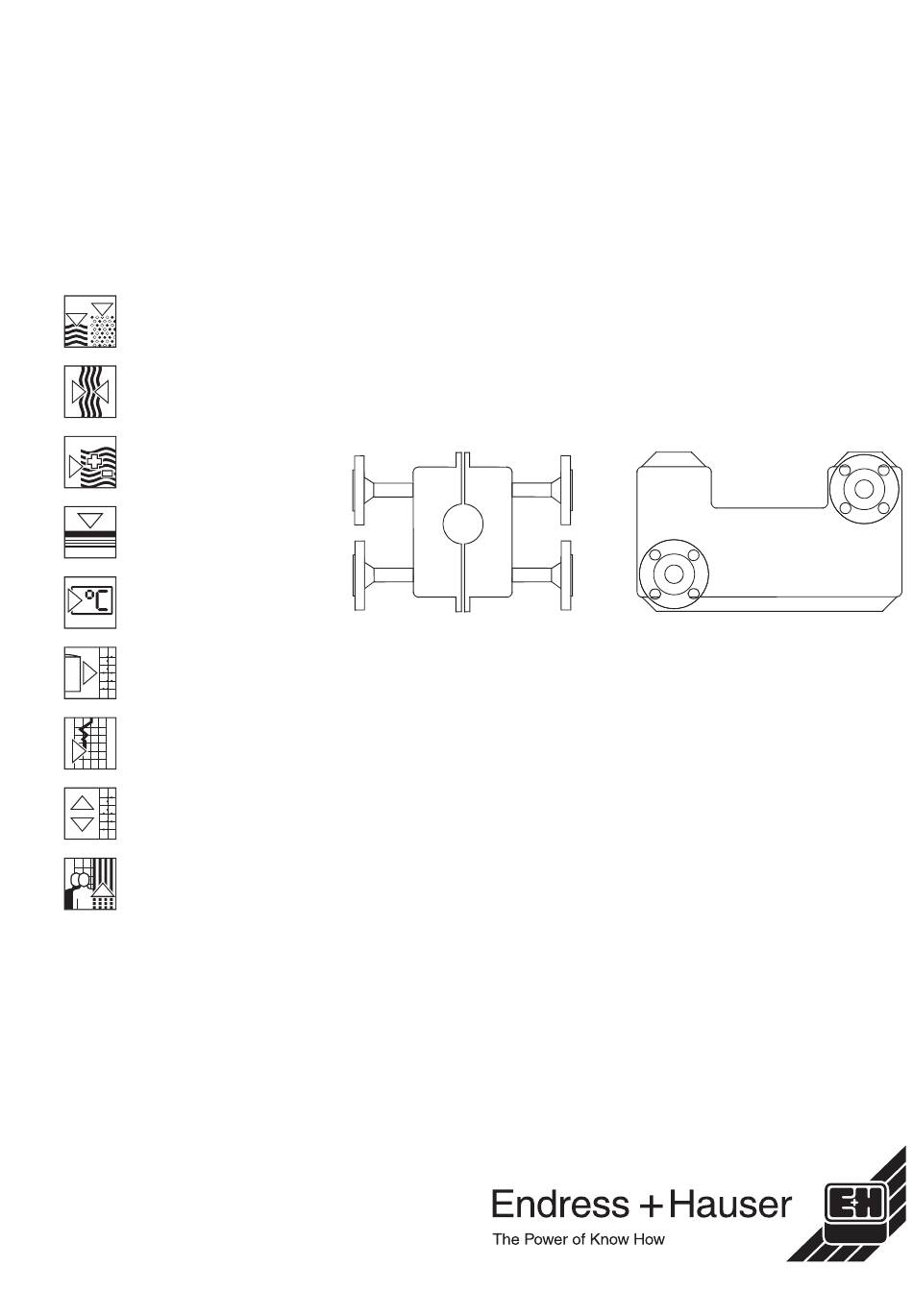

BA 043D/14/fr/10.01
50099328
promass
Enveloppe de réchauffement
pour capteurs Promass F, M, A, I
Manuel de mise en service

Publicité

Table des Matières
loading

Sommaire des Matières pour Endress+Hauser Promass F

  • Page 1 BA 043D/14/fr/10.01 50099328 Enveloppe de réchauffement pour capteurs Promass F, M, A, I Manuel de mise en service...
  • Page 2: Table Des Matières

    Dimensions enveloppe de réchauffement / Promass F ......11 Dimensions enveloppe de réchauffement / Promass M .
  • Page 3: Conseils De Sécurité

    • En cas de températures du produit ou de la substance de chauffage très élevées il convient d'utiliser pour la version séparée, notamment pour Promass F, l'exécution "col long" (= version séparée pour chauffage), afin de ne pas dépasser la température ambiante maximale admissible du boîtier de raccordement et du câble de liaison.
  • Page 4: Progrès Technique

    Progrès technique Le fabricant se réserve le droit d'adapter les caractéristiques de ses appareils aux évo- lutions techniques sans avis préalable. Votre agence Endress+Hauser vous rensei- gnera sur l'actualité et les éventuelles mises à jour du présent manuel. Symboles de sécurité...
  • Page 5: Identification

    Enveloppe de réchauffement (pour capteurs Promass) Sommaire Identification Désignation de l'appareil • Promass F, M et I : les enveloppes chauffantes sont constituées de deux demi- coques. • Promass A: le système de chauffage est constitué d'une plaque chauffante. Plaque signalétique...
  • Page 6: Montage Et Installation

    Gammes de température Produit de chauffage - température de service Selon le type de capteur (Promass F, M, A ou I), la température du produit de chauffage ne doit pas dépasser certaines valeurs maximales : Température de service max. du produit de chauffage...
  • Page 7: Isolation Thermique

    • Les vis, écrous etc. ne font pas partie de la livraison. • Encombrement des enveloppes de réchauffement → page 11 et suivantes Promass F, M, I : Les deux coques de l'enveloppe sont vissées ensemble au moyen de vis et écrous : •...
  • Page 8: Caractéristiques Techniques

    • Version séparée pour le chauffage (version col long) : max. +60 °C Conditions du process Gamme de température - • Enveloppe de chauffage / Promass F : max. +200 °C (+392 °F) produit de chauffage • Enveloppe de chauffage / Promass M : max. +150 °C (+302 °F) •...
  • Page 9: Construction

    Contrainte due au produit de chauffage (diagramme pression-température) → A = courbe de contrainte pour pression de 8 bar Enveloppe de réchauffement pour Promass F (DN 100) → B = courbe de contrainte pour pression de 10 bar Enveloppe de réchauffement pour Promass I (DN 40, DN 40 “FB”, DN 50)
  • Page 10: Informations À La Commande

    Sommaire Enveloppe de réchauffement (pour capteurs Promass) 4.1.5 Informations à la commande Structure de commande Diamètres nominaux Promass F Promass M Promass A Promass I 1/24" DN 2 1/12" DN 4 1/8" DN 8 3/8" DN 8 3/8" DN 8 3/8"...
  • Page 11: Dimensions Enveloppe De Réchauffement / Promass F

    Dimensions enveloppe de réchauffement / Promass F ƒig. 4: Dimensions enveloppe de réchauffement / Promass F Isolation par l'utilisateur (par ex. laine de roche) Distance de sécurité : min. 20 mm Raccord process enveloppe de réchauffement (selon tableau à la page 10) Poids Vol.
  • Page 12: Dimensions Enveloppe De Réchauffement / Promass M

    Raccord process enveloppe de réchauffement (selon tableau à la page 10) Poids Vol. 3/8" 1/2" 1" 1 1/2" 2" 3" Dim. A...L en millimètres Volume total pour les deux demi-coques en litres Volume total pour les deux demi-coques en litres Endress+Hauser...
  • Page 13: Dimensions Enveloppe De Réchauffement / Promass A

    Isolation par l'utilisateur (par ex. laine de roche) Distance de sécurité : min. 20 mm Raccord process enveloppe de réchauffement (selon tableau à la page 10) Poids Vol. 1/24" 1/12" 1/8" Dim. A...L en millimètres Poids en kg Volume en litres Endress+Hauser...
  • Page 14: Dimensions Enveloppe De Réchauffement / Promass I

    1 1/2" 40 FB 1 1/2" FB 2" Dim. A...L en millimètres Poids total pour les deux demi-coques en kg Poids total pour les deux demi-coques en kg FB (Full bore version) = Promass I avec continuité de diamètre intérieur Endress+Hauser...
  • Page 15: Dimensions Version Séparée Pour Chauffage

    Enveloppe de réchauffement (pour capteurs Promass) Sommaire Dimensions version séparée pour chauffage ƒig. 8: Dimensions version séparée pour le chauffage (version col long) Boîtier de raccordement :en aluminium Support de boîtier : en inox Endress+Hauser...
  • Page 16 BA 043D/14/fr/10.01 50099328 Imprimé en France / FM+SGML 6.0...
