KA01261D/06/FR/02.17
71351373
Products
Instructions condensées

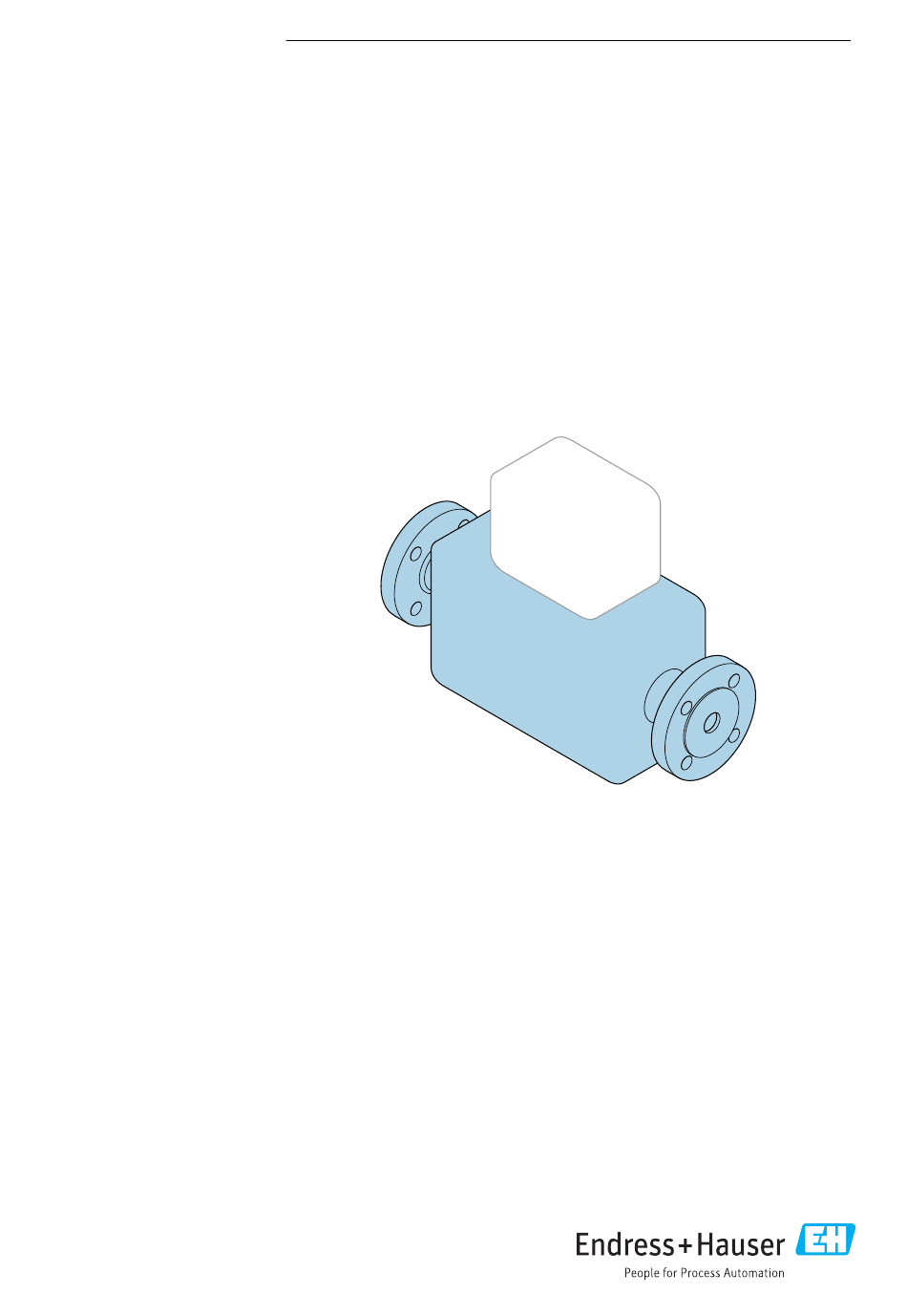

Proline Promass F
Capteur Coriolis
Ce manuel est un manuel d' I nstructions condensées, il ne
remplace pas le manuel de mise en service correspondant.
Instructions condensées du capteur
Contiennent des informations sur le capteur.
Instructions condensées du transmetteur → 3.
Solutions
Services
Publicité
Table des Matières
Manuels Connexes pour Endress+Hauser Proline Promass F
Sommaire des Matières pour Endress+Hauser Proline Promass F
- Page 1 Solutions Services KA01261D/06/FR/02.17 71351373 Instructions condensées Proline Promass F Capteur Coriolis Ce manuel est un manuel d' I nstructions condensées, il ne remplace pas le manuel de mise en service correspondant. Instructions condensées du capteur Contiennent des informations sur le capteur.
- Page 2 Proline Promass F Order code: XXXXX-XXXXXX Ser. no.: XXXXXXXXXXXX Ext. ord. cd.: XXX.XXXX.XX Serial number www.endress.com/deviceviewer Endress+Hauser Operations App A0023555 Endress+Hauser...
-
Page 3: Instructions Condensées Pour L'appareil
Les "Instructions condensées du transmetteur" sont disponibles via : • Internet : www.endress.com/deviceviewer • Smartphone/tablette : Endress+Hauser Operations App Vous trouverez des informations détaillées sur l' a ppareil dans son manuel de mise en service et les autres documentations : •... -
Page 4: Table Des Matières
Sommaire Proline Promass F Sommaire Informations relatives au document ..........5 Symboles utilisés . -
Page 5: Informations Relatives Au Document
Proline Promass F Informations relatives au document Informations relatives au document Symboles utilisés 1.1.1 Symboles d'avertissement Symbole Signification DANGER ! DANGER Cette remarque attire l' a ttention sur une situation dangereuse qui, lorsqu' e lle n' e st pas évitée, entraîne la mort ou des blessures corporelles graves. -
Page 6: Symboles De Communication
Informations relatives au document Proline Promass F Symbole Signification Raccordement du fil de terre Une borne qui doit être mise à la terre avant de réaliser d' a utres raccordements. Raccordement d'équipotentialité Un raccordement qui doit être relié au système de mise à la terre de l' i nstallation. Il peut par ex. -
Page 7: Consignes De Sécurité Fondamentales
Proline Promass F Consignes de sécurité fondamentales Consignes de sécurité fondamentales Exigences imposées au personnel Le personnel doit remplir les conditions suivantes dans le cadre de ses activités : ‣ Le personnel qualifié et formé doit disposer d' u ne qualification qui correspond à cette fonction et à... -
Page 8: Sécurité Du Travail
Vérification en présence de cas limites : ‣ Dans le cas de fluides corrosifs et/ou de produits de nettoyage spéciaux : Endress+Hauser se tient à votre disposition pour vous aider à déterminer la résistance à la corrosion des matériaux en contact avec le produit, mais décline cependant toute garantie ou responsabilité... -
Page 9: Sécurité Du Produit
Il est conforme aux exigences générales de sécurité et aux exigences légales. De plus, il est conforme aux directives UE répertoriées dans la Déclaration de Conformité UE spécifique à l' a ppareil. Endress+Hauser confirme ces faits par l' a pposition du marquage CE sur l' a ppareil. Sécurité informatique Une garantie de notre part n' e st accordée qu' à... -
Page 10: Identification De L'appareil
• Entrer le numéro de série figurant sur la plaque signalétique dans l' a pplication Endress +Hauser Operations App ou avec l' a pplication Endress+Hauser Operations App scanner le code matriciel 2-D (QR-Code) figurant sur la plaque signalétique : toutes les indications relatives à... -
Page 11: Stockage Et Transport
Proline Promass F Stockage et transport Order code: Ser. no.: Ext. ord. cd.: Order code: Ser. no.: Ext. ord. cd.: A0030196 1 Exemple d' u ne plaque signalétique Référence de commande (Order code) Numéro de série (Ser. no.) Référence de commande étendue (Ext. ord. cd.) Code matriciel 2D (QR code) Pour plus de détails sur l' i nterprétation des indications de la plaque signalétique, voir le... - Page 12 Stockage et transport Proline Promass F A0029252 Ne pas enlever les disques ou capots de protection montés sur les raccords process. Ils empêchent les dommages mécaniques au niveau des surfaces d' é tanchéité, ainsi que l' e ncrassement du tube de mesure.
-
Page 13: Transport Avec Un Chariot Élévateur
Proline Promass F Montage 4.2.3 Transport avec un chariot élévateur Lors d' u n transport dans une caisse en bois, la structure du fond permet de soulever la caisse dans le sens horizontal ou des deux côtés avec un chariot élévateur. -
Page 14: Position De Montage
Montage Proline Promass F A0028773 2 Montage dans un écoulement gravitaire (par ex. applications de dosage) Réservoir Capteur Diaphragme, restriction Vanne Cuve de dosage Ø diaphragme, restriction [mm] [in] [mm] [in] ³⁄₈ 0,24 ½ 0,40 0,55 1½ 0,87 1,10... - Page 15 Proline Promass F Montage Position de montage Recommandation Position de montage verticale A0015591 Position de montage horizontale, transmetteur en haut Exceptions : → 3, 15 A0015589 Position de montage horizontale, transmetteur en bas Exceptions : → 3, 15...
-
Page 16: Conditions D'environnement Et De Process
Montage Proline Promass F Longueurs droites d'entrée et de sortie Lors du montage, il n' e st pas nécessaire de tenir compte d' é léments générateurs de turbulences (vannes, coudes ou T), tant qu' i l n' y a pas de cavitation → 16. -
Page 17: Isolation Thermique
Proline Promass F Montage Isolation thermique Pour certains produits, il est important que la chaleur de rayonnement du capteur vers le transmetteur soit aussi faible que possible. Différents matériaux sont utilisables pour l' i solation. AVIS Surchauffe de l'électronique de mesure par l'isolation thermique ! ‣... - Page 18 Montage Proline Promass F • Promass 100, 300: Pour s' a ssurer que le transmetteur reste entièrement découvert, la distance minimale a entre le transmetteur et l' i solation est de 10 mm (0,39 in). • Promass 200 : Pour s' a ssurer que le transmetteur reste entièrement découvert, la distance minimale a entre le transmetteur et l' i solation est de 20 mm (0,79 in).
- Page 19 Proline Promass F Montage Epaisseur de l' i solation maximale recommandée pour la gamme de température étendue ou l' i solation Tube d' e xtension long pour une gamme de température étendue, variante de commande "Matériau tube de mesure", option SD, SE, SF, TH ou tube d' e xtension pour isolation, variante de commande "Option capteur", option CG :...
- Page 20 Montage Proline Promass F Epaisseur de l' i solation maximale recommandée pour la gamme de température haute Pour la gamme de température étendue, version avec tube prolongateur long, variante de commande "Matériau tube de mesure", option TT, TU : [in]...
- Page 21 Proline Promass F Montage Options de chauffage Si, pour un produit donné, il ne doit y avoir aucune dissipation de chaleur à proximité du capteur, il existe les options de chauffage suivantes : • Chauffage électrique, par ex. avec colliers chauffants électriques •...
-
Page 22: Etalonnage Du Zéro
Montage Proline Promass F DN 8 ( ")...150 (6") DN 250 (10") ⁄ RUPTURE DISK A0028903 Autocollant du disque de rupture Disque de rupture avec taraudage 1/2" NPT et clé 1" Protection pour le transport Pour plus de détails sur l' u tiliser d' u n disque de rupture : voir le manuel de mise en service de l' a ppareil. - Page 23 Proline Promass F Montage Proline 300 Couvercle de protection 280 (11.0) 255 (10.0) 146 (5.75) 134 (5.3) 12 (0.47) 30 (1.18) A0029553 Verrouillage du couvercle AVIS Référence de commande "Boîtier" "Boîtier du transmetteur", option L "Inox moulé" : Les couvercles du boîtier du transmetteur sont dotés d'un perçage permettant de les verrouiller.
- Page 24 Montage Proline Promass F SW 2.5 5 (0.2) min. 15 (0.6) A0029800 Trou sur le couvercle pour la vis d' a rrêt Vis d' a rrêt pour verrouiller le couvercle Proline 500 Couvercle de protection 213 (8.4) 203 (8.0) A0029552 ...
- Page 25 Proline Promass F Montage 280 (11.0) 255 (10.0) 146 (5.75) 134 (5.3) 12 (0.47) 30 (1.18) A0029553 5 Capot de protection climatique pour Proline 500 Verrouillage du couvercle AVIS Référence de commande "Boîtier" "Boîtier du transmetteur", option L "Inox moulé" : Les couvercles du boîtier du transmetteur sont dotés d'un perçage permettant de les...
-
Page 26: Montage De L'appareil
Montage Proline Promass F SW 2.5 5 (0.2) min. 15 (0.6) A0029799 Trou sur le couvercle pour la vis d' a rrêt Vis d' a rrêt pour verrouiller le couvercle Montage de l'appareil 5.2.1 Outils nécessaires Pour le transmetteur Proline 500 Pour montage sur une colonne : •... -
Page 27: Montage Du Capteur
Proline Promass F Montage 5.2.3 Montage du capteur AVERTISSEMENT Danger dû à une étanchéité insuffisante du process ! ‣ Pour les joints, veiller à ce que leur diamètre intérieur soit égal ou supérieur à celui du raccord process et de la conduite. - Page 28 Montage Proline Promass F ø 20…70 TX 25 ø ( 0.79…2.75) SW 10 A0029051 6 Unité de mesure mm (in) Endress+Hauser...
-
Page 29: Montage Mural
Proline Promass F Montage Montage mural 17 (0.67) 5.8 (0.23) 5.8 (0.23) 149 (5.85) A0029054 7 Unité de mesure mm (in) Dépend de la variante de commande "Boîtier du transmetteur" Variante de commande "Boîtier du transmetteur" • Option A, aluminium revêtu : L =14 mm (0,55 in) •... - Page 30 Montage Proline Promass F Montage mural 18 (0.71) 10 (0.39) 20 (0.79) 100 (3.94) A0029068 8 Unité de mesure mm (in) Endress+Hauser...
-
Page 31: Montage Sur Colonne
Proline Promass F Montage Montage sur colonne AVERTISSEMENT Variante de commande "Boîtier du transmetteur", option L "Inox moulé" : Les transmetteurs en inox sont très lourds. Ils ne sont pas stables s' i ls ne sont pas installés de façon sécurisée sur une colonne fixe. -
Page 32: Mise Au Rebut
Mise au rebut Proline Promass F Le numéro d' i dentification et le marquage du point de mesure sont-ils corrects (contrôle visuel) ? L' a ppareil est-il suffisamment protégé contre les intempéries et un rayonnement solaire direct ? ... - Page 36 www.addresses.endress.com...
