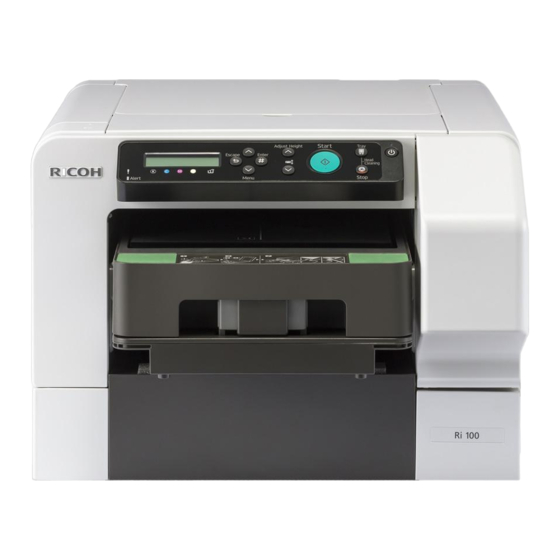

Ricoh Ri 100 Guide Utilisateur
Masquer les pouces
Voir aussi pour Ri 100:
- Manuel utilisateur (268 pages) ,
- Guide utilisateur (60 pages) ,
- Manuel d'entretien (12 pages)
Manuels Connexes pour Ricoh Ri 100
Sommaire des Matières pour Ricoh Ri 100
- Page 1 Nom des composants Impression sur tissu En cas d'erreur Si les résultats d'impression ne sont pas satisfaisants Entretien de l'appareil Remplacement des consommables...
-
Page 2: Table Des Matières
TABLE DES MATIÈRES ● Avertissement Noms des composants ● Vue complète ● Magasins en option ● Panneau de commande Impression sur tissu ● Flux de création ● Retrait de la poussière et aplatissement des fibres ● Chargement d'un tissu dans le magasin standard A4 P.10 ●... - Page 3 Avertissement Veuillez lire ce manuel avec attention avant d’utiliser l’appareil et conservez-le à portée de main pour une consultation ultérieure. Pour une utilisation correcte et sûre, lisez les Consignes de sécurité avant d'utiliser l'appareil.
-
Page 4: Vue Complète
Nom des composants Vue complète Corps de l'appareil Capot arrière Capot supérieur Renfoncements pour le levage Capot avant droit Renfoncements pour le levage Support de magasin DYX009 Magasin (magasin standard A4) Vous pouvez imprimer dans une zone au format A4 (210 × 297 mm) (8,3 × 11,7 inches) sur un vêtement en utilisant ce magasin. -
Page 5: Magasins En Option
Nom des composants Magasins en option Magasin (magasin A5) Vous pouvez imprimer dans une zone au format A5 (148 × 210 mm) (5,9 × 8,3 inches) sur un vêtement en utilisant ce magasin. Table Capot Bouton de déverrouillage Ligne de positionnement du magasin DYX093 Magasin pour manches et chaussettes Vous pouvez imprimer des manches ou des chaussettes en utilisant ce magasin. - Page 6 Nom des composants Panneau de commande Écran Touche [Escape] (Échap) Toucher [#Enter] (#Entrée) Touche [Tray] (Magasin) Voyant d'alimentation Touche [Power] (Alimentation) Touche [Stop] (Arrêt) Touche [Start] (Départ) Touches [Adjust Height ▲] (Réglage hauteur), [Adjust Height ▼] (Réglage hauteur) Touches [▲], [▼/Menu] Témoin de réceptacle d'encre usagée plein Témoin de remplacement de cartouche Voyant Alarme...
- Page 7 Impression sur tissu Flux de création Cette section décrit le flux des opérations d'impression sur textile via le mode « Création facile » de l'application « Design Software » dédiée. Utilisez Design Software pour effectuer les opérations des étapes 3 à 7. •...
- Page 8 Fixation de l'encre sur le tissu. Voir page 27 « Fixation de l'encre ». • En ce qui concerne l'installation de Design Software et les méthodes d'utilisation détaillées, voir le Manuel utilisateur. • Pour plus d'informations sur les fonctions de Design Software, voir l'aide de Design Software.
- Page 9 Impression sur tissu Retrait de la poussière et aplatissement des fibres Ce processus consiste à effectuer une impression nette sur du tissu. Le finisseur en option est utilisé. • Le magasin standard A4, le magasin A5 et le magasin pour manches et chaussettes deviennent chauds lorsqu’ils sont utilisés en continu dans le finisseur en option, veuillez donc respecter un délai de cinq minutes minimum avant de les replacer une fois sortis.
- Page 10 Impression sur tissu Chargement d'un tissu dans le magasin standard A4 Cette section explique comment charger un tissu dans le magasin standard A4. La même opération s'applique en cas d'utilisation du magasin A5. ATTENTION • Lors de l'installation ou du retrait du tissu dans le magasin, faites attention à ne pas coincer ou blesser vos doigts.
- Page 11 A p p u y e z s u r l e b o u t o n d e déverrouillage pour ouvrir le capot. DSA348 Placez des repères sur le tissu lors de son chargement dans le magasin. Le sens d'impression de l'image est de l'avant vers l'arrière du magasin. Retournez le capot protecteur et placez-le sur le tissu dans le sens indiqué...
- Page 12 Chargez le tissu sur la table. • Lors du chargement du tissu, alignez les coins de la table sur les marques du tissu. • Si vous chargez un T-shirt ou un sweat-shirt DSA219 • Si vous chargez un sac en toile ou en coton naturel DSA220 •...
- Page 13 Rentrez les bords du tissu sous la table. • Lissez le tissu pour éliminer les plis et les zones lâches de la surface d'impression. • Repliez le tissu pour éliminer tous les plis de la zone des bords de la table.
- Page 14 Après la fermeture du capot, s'il reste des plis ou des zones lâches sur la surface d'impression au centre de la table, poussez légèrement chaque extrémité du magasin et rabattez le tissu sous la table. • Après avoir fermé le capot, vérifiez que du tissu n'est pas coincé entre le capot et le magasin.
- Page 15 Impression sur tissu Chargement de chaussettes dans le magasin pour manches et chaussettes Si vous souhaitez imprimer sur des chaussettes, utilisez le magasin pour manches et chaussettes. • Pour utiliser le magasin pour manches et chaussettes, vous devez installer le firmware le plus récent (ver.
- Page 16 Chargez les chaussettes sur la table. DYX064 Rentrez les bords du tissu sous la table. DYX065 Vérifiez qu'il ne reste aucun pli ou zone lâche sur la surface d'impression, puis fermez le capot. DYX066...
- Page 17 Chargez le magasin dans le Zone imprimable support de magasin et lancez l'impression. DYX086 • Chargez le tissu de manière à ce que sa surface soit la plus plane possible et parallèle à la table. ■ Zone imprimable des chaussettes Vous pouvez imprimer sur des Exemple : cou-de-pied chaussettes aux emplacements...
-
Page 18: Chargement D'une Manche Dans Le Magasin Pour Manches Et Chaussettes
Impression sur tissu Chargement d'une manche dans le magasin pour manches et chaussettes Si vous souhaitez imprimer sur les manches d'un vêtement, utilisez le magasin pour manches et chaussettes. • Pour utiliser le magasin pour manches et chaussettes, vous devez installer le firmware le plus récent (ver. - Page 19 Enfilez la manche sur la table. Si vous ne pouvez pas l'enfiler, chargez-la sur la table. Alignez la perforation avec l'indentation de la table. DYX067 Rentrez les bords du tissu sous la table. DYX068 Vérifiez qu'il ne reste aucun pli ou zone lâche sur la surface d'impression, puis fermez le capot.
- Page 20 Chargez le magasin dans le support de magasin et lancez Zone imprimable l'impression. DYX089 ■ Zone imprimable des manches Vous pouvez imprimer sur des m a n c h e s a u x e m p l a c e m e n t s •...
-
Page 21: Impression
Impression sur tissu Impression • Ne touchez pas le magasin et ne placez pas votre main sur l'appareil lors de l'impression. • N'ouvrez pas le capot supérieur lors de l'impression. Cela entraîne une interruption forcée de l'impression sans possibilité de reprise. •... - Page 22 Impression Chargez le magasin dans le support de magasin. Placez le côté arrière du magasin dans le support de magasin, puis poussez-le doucement jusqu'à ce qu'il arrive en butée en émettant un clic. Vous pouvez vérifier le chargement correct du magasin en observant la ligne située du côté...
- Page 23 Cliquez sur [Commencer l'impression.] dans Design Software. • Les données d'impression sont transmises à l'appareil. • Lorsque l'appareil reçoit correctement les données, la touche [Start] (Départ) s'allume en bleu. DSB023 Vérifiez que la touche [Start] (Départ) s'allume en bleu, puis appuyez dessus.
- Page 24 Une fois le magasin revenu à l'avant de l'appareil, retirez-le. • Si la touche [Start] (Départ) reste allumée, l'impression n'est pas terminée. Appuyez à nouveau sur la touche [Start] (Départ) sans retirer le magasin de l'appareil. L'impression reprend. • Si vous utilisez le magasin standard A4 ou le magasin A5, insérez le capot de protection de façon horizontale comme indiqué...
-
Page 25: Retrait Du Tissu
Impression sur tissu Retrait du tissu • Lors du retrait du tissu, veuillez éviter tout contact de la surface d'impression avec d'autres pièces. • Si vous touchez la surface d'impression avant la fixation de l'encre, cette dernière est susceptible de cloquer sur le tissu. Si vous utilisez le magasin standard A4 ou le magasin A5 Appuyez sur le bouton de déverrouillage pour ouvrir le capot. - Page 26 Tenez le vêtement par les épaules et retirez-le du magasin. DSA344...
-
Page 27: Fixation De L'encre
Impression sur tissu Fixation de l'encre Utilisez le finisseur en option pour fixer l'encre sur le tissu. • Le magasin standard A4, le magasin A5 et le magasin pour manches et chaussettes deviennent chauds lorsqu’ils sont utilisés en continu dans le finisseur en option, veuillez donc respecter un délai de cinq minutes minimum avant de les replacer une fois sortis. -
Page 28: Manipulation Des Articles Imprimés
Impression sur tissu Manipulation des articles imprimés Précautions à prendre lors du lavage de vêtements imprimés ■ Veuillez observer les précautions de lavage suivantes pour les t-shirts et les sweat-shirts : • Retournez les vêtements sur l’envers avant de les laver. •... - Page 29 • Lorsque vous lavez des t-shirts ou d’autres vêtements dans un lave- linge, retournez-les afin que la surface imprimée se trouve à l’intérieur et mettez-les dans un filet à linge. Une fois lavés, secouez-les pour enlever un maximum d’eau, lissez les plis, et étendez-les à l’ombre pour sécher. DSA543 •...
-
Page 30: Messages D'erreur Et Dépannage
En cas d'erreur Messages d'erreur et dépannage ATTENTION • Conservez l'encre et les récipients d'encre hors de portée des enfants. • Si de l'encre rentre en contact avec vos yeux, rincez immédiatement à l'eau courante. Si nécessaire, consultez un médecin. •... - Page 31 Messages d'erreur Dépannage Nett. uté maint. nécessaire. Une maintenance régulière est nécessaire. Nettoyez l'unité de maintenance. Il s'affiche normalement toutes les semaines ou toutes les deux semaines. Si la fréquence d'utilisation est faible, il s'affiche toujours toutes les quatre semaines. Changer filtre ventilateur Le nombre d'impressions effectuées avec le filtre installé...
- Page 32 Messages d'erreur Dépannage App. sur Magasin Le magasin n'est pas chargé correctement. Retirez le magasin, puis chargez-le à nouveau. Préparer récept. encre usag. Le réceptacle d'encre est presque plein. Veillez à en avoir un de rechange. neuf Prép.encre&réc. encre usag. L'encre est presque épuisée et le réceptacle d'encre usagée est presque plein.
-
Page 33: Dépannage Pour Chaque Erreur
Si les résultats d'impression ne sont pas satisfaisants Dépannage pour chaque erreur Lorsque des stries noires ou blanches apparaissent ou en cas de dégradé ou de décalage de couleur Les buses des têtes d'impression sont peut-être encrassées. Imprimez une trame de test de vérification des buses, vérifiez-la, puis procédez à un nettoyage ou à... - Page 34 Si la tête d'impression reste encrassée Répétez les étapes 1 à 5. Après avoir mis en œuvre cette procédure et avoir patienté un moment, il est possible d'effectuer une impression normale. Si la tête d'impression reste encrassée même après avoir mis en œuvre la procédure ci-dessus Répétez les étapes 1 à...
- Page 35 Lorsque les lignes imprimées ne sont pas alignées verticalement ou que les couleurs imprimées sont floues La tête d'impression n'est peut-être pas correctement positionnée. Imprimez une trame de test pour régler les positions des têtes d'impression, puis définissez les valeurs d'ajustement optimales. Ajustez les positions des têtes d'impression.
- Page 36 Les caractères imprimés en jaune sur du tissu noir sont pâles. Pour reproduire les détails de l'image, essayez ce qui suit : • Utilisez une autre application pour l'impression • Modifiez les données • Utilisez un autre format d'enregistrement Lorsque l'erreur se reproduit même après avoir mis en œuvre les traitements décrits ci-dessus, consultez votre revendeur ou le SAV.
- Page 37 La couleur du tissu change Si la couleur du tissu est altérée, baissez la température et adaptez-la au tissu. Si cela ne permet pas de résoudre le problème, fixez l’écarteur à l’intérieur du magasin. DSA545 • Étant donné que l'écarteur est nécessaire pour utiliser le finisseur, conservez-le dans un endroit sûr.
- Page 38 Le tissu devient sale Le dispositif de chauffe et le tissu sont en contact. Si le tissu devient sale, fixez l’écarteur à l’intérieur du magasin. DSA545 • Étant donné que l'écarteur est nécessaire pour utiliser le finisseur, conservez-le dans un endroit sûr. •...
- Page 39 Lorsque d'autres problèmes se produisent • Ils peuvent être résolus par la mise à jour du pilote d'impression. Vérifiez la version du pilote d'impression. Si ce n'est pas la dernière version, mettez-le à jour. Pour plus d'informations, voir le Manuel utilisateur. •...
-
Page 40: Vérification Des Buses
Entretien de l'appareil Vérification des buses Lorsque des stries noires ou blanches apparaissent ou en cas de dégradé ou de décalage de couleur Les buses des têtes d'impression sont peut-être encrassées. Imprimez une trame de test de vérification des buses, vérifiez-la, puis procédez à un nettoyage ou à... - Page 41 Vérifiez le motif de test imprimé. • À l'aide de la trame de test, vérifiez l'encrassement des têtes d'impression et le DSA196 En cas d'obstruction des têtes nombre de têtes encrassées. d'impression Normale • Le nombre qui s'affiche a u - d e s s u s d e c h a q u e couleur dans le motif de test est le nombre de têtes d'impression.
-
Page 42: Nettoyage Des Têtes
Entretien de l'appareil Nettoyage de tête Exécutez la procédure suivante pour effectuer un nettoyage standard des têtes d'impression. Procédez à un tel nettoyage lorsque vous ne pouvez pas imprimer une couleur donnée ou lorsque les images imprimées sont floues. Le nettoyage des têtes d'impression consomme de l'encre. -
Page 43: Nettoyage Des Têtes D'impression Sans Encombre
Entretien de l'appareil Nettoyage des têtes d'impression sans encombre Vous pouvez réaliser un nettoyage de tête pour toutes les couleurs à l'aide d'une seule touche. • N'éteignez pas l'appareil pendant le nettoyage de la tête d'impression. Si l'appareil est éteint pendant le nettoyage de la tête d'impression, recommencez depuis le début. -
Page 44: Nettoyage En Profondeur Des Têtes
Entretien de l'appareil Nettoyage en profondeur de la tête Exécutez la procédure suivante pour nettoyer les têtes d'impression de manière approfondie. Dans la mesure où le nettoyage en profondeur des têtes d'impres- sion consomme plus d'encre que leur nettoyage simple, faites-le uniquement si vous ne pouvez pas nettoyer la tête d'impression convenablement. -
Page 45: Position Des Têtes
Entretien de l'appareil Position des têtes Règle la tête d'impression. Réalisez cette opération si des lignes imprimées sont décalées verticalement ou si les couleurs imprimées sont floues. Dim. Lun. Dim. Lun. Position têtes DYX110 Pour vérifier les valeurs d'ajustement, imprimez des trames de test en appliquant les paramètres Épais, Standard, Tshirt Finesse, Tshirt Vitesse ou Tshirt Intensité. - Page 46 Chargez le tissu dans le magasin. Appuyez sur la touche [▼/Menu]. Appuyez sur la touche [▲] ou [▼/Menu] pour afficher [Maintenance], puis appuyez sur la touche [#Enter] (#Entrée). Appuyez sur la touche [▲] ou [▼/Menu] pour afficher [Position têtes], puis appuyez sur la touche [#Enter] (#Entrée). Appuyez sur la touche [▲] ou [▼/Menu] pour afficher [Motif test imp.], puis appuyez sur la touche [#Enter] (#Entrée). Appuyez sur la touche [▲] ou [▼/Menu] pour sélectionner les résolutions de la cible, puis appuyez sur la touche [#Enter] (#Entrée). Appuyez sur la touche [Start] (Départ).
- Page 47 Des lignes associées de deux couleurs forment des carrés et en fonction du chevauchement de lignes, des espaces (blancs) entre les lignes sont peints et semblent plus foncés. Parfois, les couleurs des lignes sont identiques. Pour cette illustration, la valeur d'ajustement est de « -2 ». DYX105 •...
- Page 48 Appuyez sur la touche [▲] ou [▼/Menu] pour afficher [Ajustement], puis appuyez sur la touche [#Enter] (#Entrée). Appuyez sur la touche [▲] ou [▼/Menu] pour sélectionner une résolution de l'étape 6, puis appuyez sur la touche [#Enter] (#Entrée). Sélectionnez les éléments que vous devez ajuster, puis appuyez sur la touche [#Enter] (# Entrée). Saisissez les valeurs d'ajustement optimales de l'étape 8, puis appuyez sur la touche [#Enter] (#Entrée).
-
Page 49: Calage
Entretien de l'appareil Calage Suivez la procédure ci-après pour ajuster le départ de l'impression sur le tissu après avoir vérifié la trame de test imprimée. Regardez les marges gauche, droite, supérieure et inférieure, et ajustez- les si vous souhaitez modifier la position d'impression. Cette opération n'est généralement pas nécessaire. - Page 50 Vérifiez la longueur de « a » et de « b », ou de « x » et de « y » sur l'illustration. Laissez le tissu ou le papier en position sur le magasin. ● Pour l'ajustement de la position d'impression dans le sens horizontal Vérifiez la longueur de «...
- Page 51 • Cette fonction peut également être utilisée avec du papier. Lorsque vous chargez du papier sur le magasin, fixez-le à tous les côtés du magasin à l'aide de bandes adhésives pour éviter qu'il ne se soulève. DYX111 Vous devez également régler la hauteur du magasin. Pour plus d'informations, reportez-vous au Manuel utilisateur.
-
Page 52: Maintenance Régulière/Nettoyage Des Compartiments Internes
Entretien de l'appareil Maintenance régulière/Nettoyage des compartiments internes Maintenance régulière Si le message demandant d'effectuer une maintenance régulière s'affiche, nettoyez l'unité de maintenance et la tête d'impression. Même si le message ne s'affiche pas, le fait d'assurer une maintenance régulière peut résoudre les problèmes de qualité... -
Page 53: Remplacement D'une Cartouche D'encre
Remplacement des consommables Remplacement d'une cartouche d'encre Préparation d'une cartouche d'encre • Si la cartouche d'encre est restée vide longtemps, vous ne serez pas en mesure d'effectuer la maintenance de la tête d'impression. Cela peut entraîner un dysfonctionnement de l'imprimante. •... - Page 54 Procédure de remplacement d'une cartouche d'encre ATTENTION • Conservez l'encre et les récipients d'encre hors de portée des enfants. • Si de l'encre rentre en contact avec vos yeux, rincez immédiatement à l'eau courante. Si nécessaire, consultez un médecin. • Quand vous remplacez l'encre, évitez d'en mettre sur vos vêtements. Si de l'encre vient en contact avec vos vêtements, lavez abondamment la zone concernée avec de l'eau froide.
- Page 55 Vérifiez le sens d'insertion des cartouches, puis enfoncez entièrement chacune d'entre elles. Installez-les dans l'ordre suivant en commençant à gauche : noir, cyan, magenta et jaune. Fermez le capot avant droit. • Vérifiez que la cartouche d'encre est insérée correctement avant de fermer le capot avant droit.
- Page 56 Nom des composants Impression sur tissu En cas d'erreur Si les résultats d'impression ne sont pas satisfaisants Entretien de l'appareil Remplacement des consommables © 2017, 2018 Ricoh Co., Ltd. FR FR J088-6715A...
