Quicksilver 675WE – Systèmes électriques
Panneau de batterie
6. Système électrique CA (en option)
Le système électrique CA vous permet d'utiliser les appareils 230 V suivants lorsque le bateau est à
quai et raccordé à une prise de quai :
1. Chargeur de batterie
2. Prises électriques
La prise de quai est située sur le côté bâbord du salon (extérieur), tandis que le panneau principal CA
est situé sur le coin bâbord arrière du salon. Il y a une prise électrique 230 V sur le bateau, située sur
la face avant du siège arrière du coin-repas.
Un câble de prise de quai de 15 m avec une extrémité de fiche est également inclus. Avant utilisation,
votre revendeur Quicksilver® agréé devra câbler la bonne fiche (pour l'utilisation dans votre région) à
l'autre extrémité du câble de prise de quai.
Le câblage 230 V/50 Hz se compose de trois fils codés par couleur. Le fil marron est l'alimentation de
« phase », le fil bleu est le « neutre » et le fil vert est la terre. L'ensemble du système est protégé par
un dispositif à courant résiduel avec protection contre les surintensités (RCBO, residual current device
with overcurrent protection), situé sur le panneau CA. À partir de là, les circuits de chaque ligne
ajoutent une protection supplémentaire à chaque appareil du système.

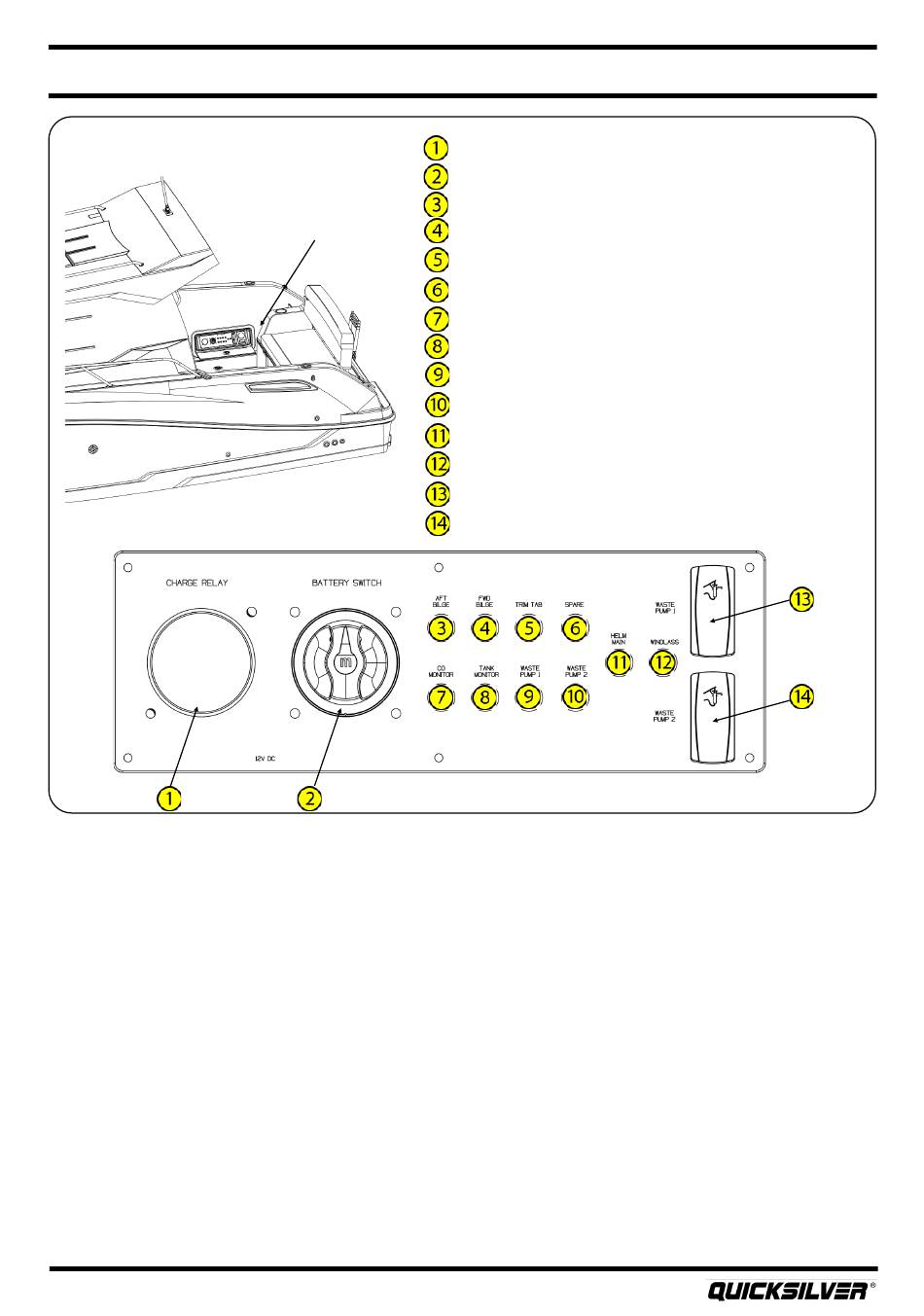

Relais de charge
Commutateur de batterie
Emplacement
Disjoncteur de cale arrière – 3 ampères
du panneau
Disjoncteur de cale avant – 3 ampères
Disjoncteur d'aileron de compensation – 15 ampères
Disjoncteur de rechange – 10 ampères
Disjoncteur au monoxyde de carbone – 5 ampères
Disjoncteur surveillance de réservoir – 3 ampères
Disjoncteur du broyeur de déchets – 20 ampères
Disjoncteur du broyeur d'eau ménagère – 20 ampères
Disjoncteur principal poste de pilotage – 60 ampères
Disjoncteur du guindeau de pont avant – 60 ampères
Commutateur du broyeur de déchets
Commutateur du broyeur d'eau ménagère
46
