1.1
Spécifications
Spécifications du panneau de commande
Configuration souple des zones :
• 8 zones entièrement programmables
• 38 codes d'accès: 32 codes d'utilisateur, 1 code maître, 2 codes maîtres de partition 2 codes
d'avertissement et 1 d'entretien
• Extensible jusqu'à 32 zones
• Claviers avec entrées de zone disponible (PC/KP5508Z, PC/KP5516Z, PC/KP5532Z, LCD/KPL5500Z)
• Extension du matériel possible à l'aide du module d'extension à 8 zones PC5108
le module d'Incendie PC5700, ou le module d'Incendie PC5720, ou DVACS.
• Extension sans fil possible à l'aide du module d'extension de zone sans fil PC5132 (jusqu'à 32 zones
sans fil, 900 MHz, vraie technologie à spectre étalé, entièrement surveillée)
• Normalement fermée, FDL simple, ou surveillance de zone FDL double
• Entrée de zone d'incendie à 2 fils (via entrée PGM2)
• 27 types de zones, 8 options de zones programmables
• 2 partitions
Sortie d'alarme sonore :
• Sortie sonnerie surveillée (intensité maximale de 3 amp.), 12 V.c.c.
• Sonnerie continue ou pulsée
Mémoire morte programmable effaçable électriquement :
• Ne perd ni la programmation ni les états du système lors d'une panne en c.a. ou d'une panne de la pile
Sorties programmables :
• Jusqu'à 14 sorties de tension programmables, 23 options programmables
• Une sortie PGM de haute intensité (300 mA) avec possibilité d'un détecteur de fumée à deux fils sur le
panneau principal
• La Boucle de Courant Maximum est de 1.5 mA quand le détecteur de fumée 2-fils configuration est
utilisé.
• Une sortie PGM de faible intensité (50 mA) sur le panneau principal
• Huit sorties PGM additionnelles à faible intensité (50 mA) disponibles à l'aide du module PC5208
• Quatre sorties PGM de haute intensité (1 amp.) disponibles à l'aide du module PC5204
• Une sortie PC5204 entièrement surveillée pour la sortie sonnerie
Puissante alimentation régulée à 1.5 amp. :
• Alimentation auxiliaire de 550 mA, 12 V.c.c.
• Composants CTP en remplacement des fusibles
• Surveillance de la perte d'alimentation c.a., pile faible
• Horloge interne verrouillée sur la fréquence du courant d'alimentation en c.a.
Exigences de puissance :
• Transformateur = 16,5 V.c.a., 40 VA
• Pile = rechargeable à l'électrolyte gélifiée ou étanche au plomb de 12 V., 4 Ah minimum

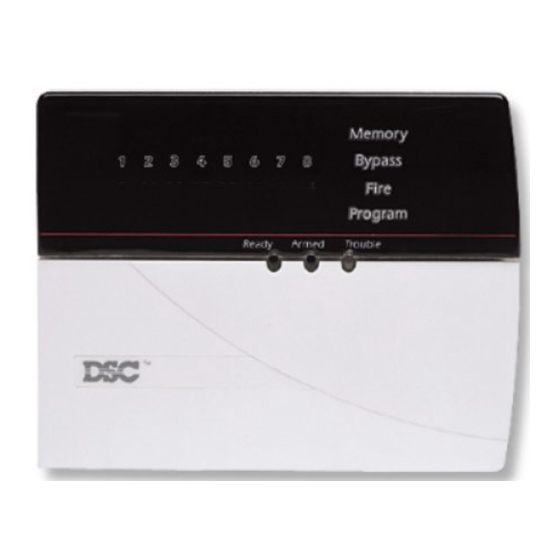

Spécifications du clavier à distance :
• 8 claviers différents sont offerts :
- Clavier à 8 zones LED PC5508 (Z )/ KP5508 (Z) - Clavier LED à 32 zones PC5532 (Z )/ KP5532 (Z)
- Clavier à 16 zones LED PC5516 (Z )/ KP5516 (Z) - Clavier alphanumérique LCD5500 (Z )/ KPL5500 (Z)
• Chaque clavier est doté de 5 touches de fonctions entièrement programmables
• Possibilité de relier jusqu'à 8 claviers
• Connexion à quatre fils (QUAD) au KEYBUS
• Ronfleur piézo-électrique intégré.
Spécifications du communicateur numérique :
• Soutient tous les formats principaux, y
compris FFK et code d'identification
• Événements déclenchés par téléavertisseur
personnel
• Soutient les communications cellulaires LINKS1000
• Signalisation fractionnée des transmissions sélectionnées à chaque numéro de Téléphone
Caractéristiques de supervision du système
Le PC5010 est toujours à l'affût d'un certain nombre de problèmes possibles incluant notamment :
• Panne d'alimentation c.a.
• Problème d'incendie d'une zone • Problème de la ligne téléphonique • Défaut de communiquer
Introduction du système
S
E
C
• Problème de zone
T
I
O
N
• 3 numéros de téléphone programmables
• Composition DTMF ou par impulsions
• 2 numéros de compte
• Prise de ligne DPDT
• Fonction antibrouillage
1
1
• Perte de l'horloge interne
