TSM 731 Indoor
90

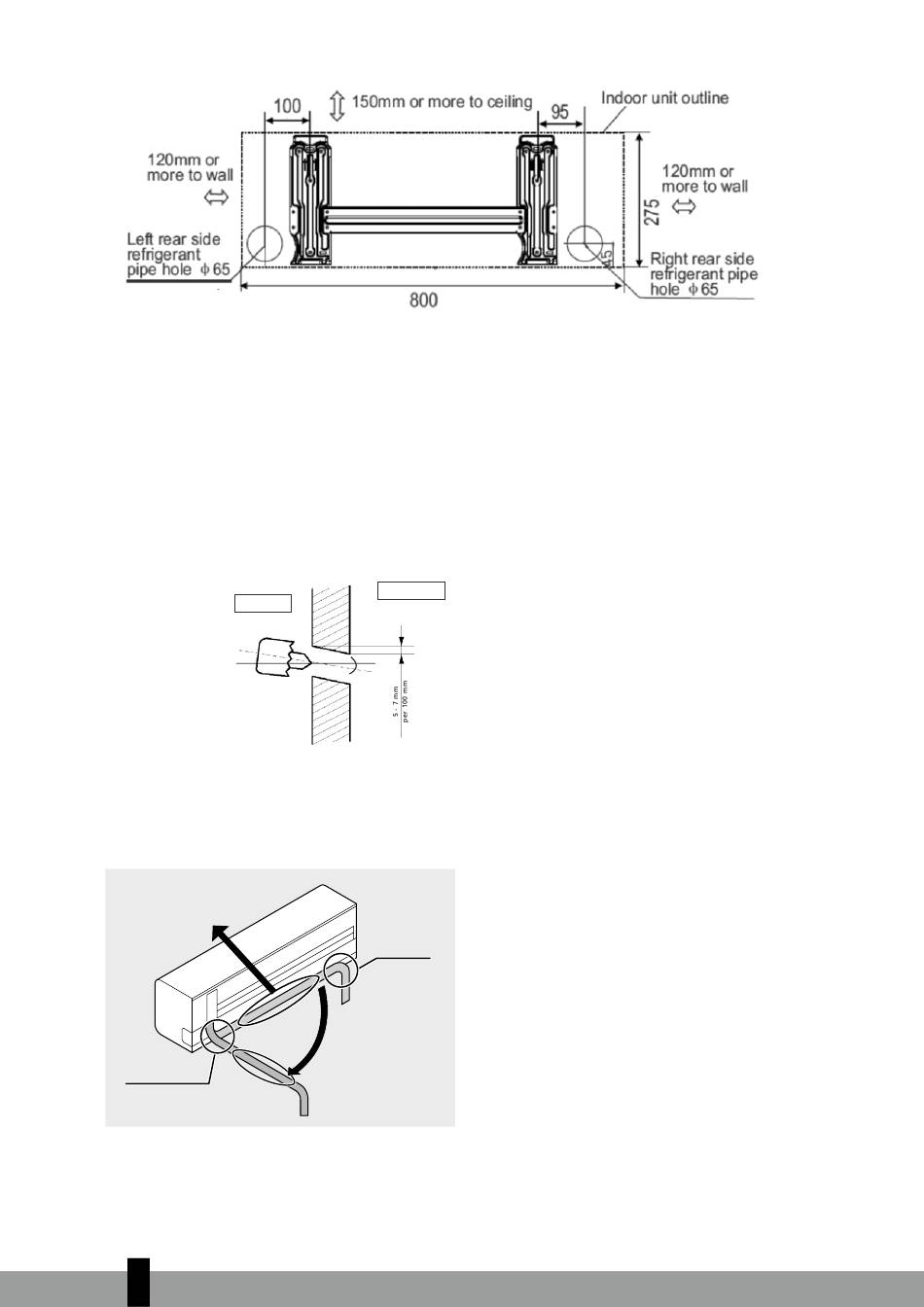

Figura 8
6.2

Trapanatura del passaggio per le condutture, il tubo per l'acqua di

40

condensa e il cavo di corrente.

133
a. Determinare la posizione del buco basandosi sullo schema nella Fig. 8. Con il trapano, praticare un
buco (≥ 65 mm) che vada in diagonale verso il basso in direzione del lato esterno; ciò evita che l'acqua
penetri all'interno (fig. 9).
b. Usare sempre una guida per il trapano quando si trapana su griglie metalliche, pacche metalliche o
materiali simili.
Figura 9
7.

ALLACCIAMENTO DELLE CONDUTTURE DEL REFRIGERATORE

Non piegare!
Piega qui
(solo 1x)
>
32 32
70 70
750
920
50
Parete
Fuori
Dentro
≥5°
Piega qui
(solo 1x)
Figura 10
