4 - INSTALAÇÃO DO PRODUTO

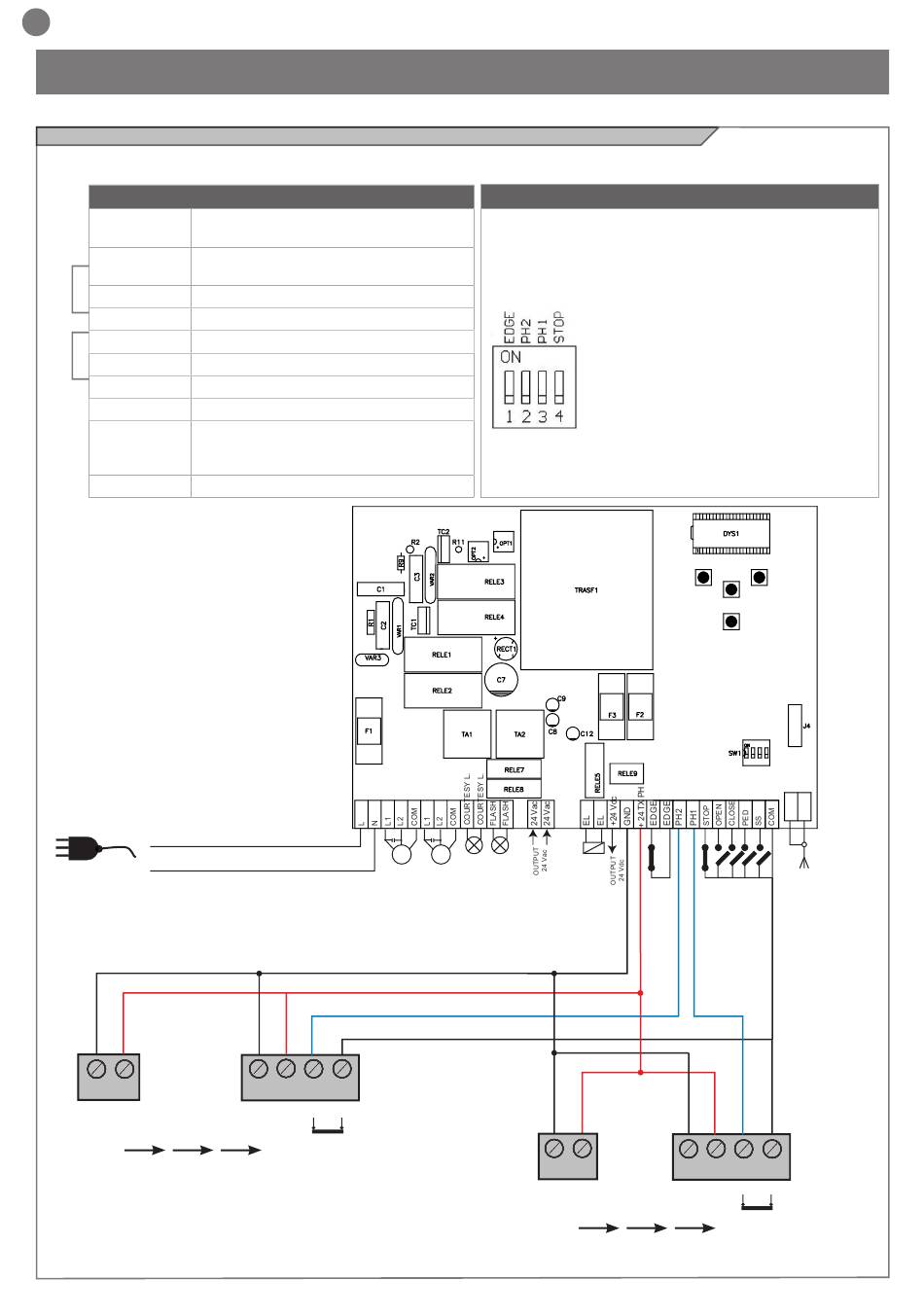

4.1 - Ligações elétricas
ATENÇÃO - Antes de fazer as ligações, verificar se a unidade não está ligada à alimentação elétrica.
CONECTOR DAS ALIMENTAÇÕES E MOTOR
L Fase da alimentação 230 Vac (120 Vac)
50-60 Hz
N Neutro da alimentação 230 Vac (120 Vac)
50-60 Hz
M1
L1 Fase do motor
L2 Fase do motor
COM Comum do motor
M2
L1 Fase do motor
L2 Fase do motor
COM Comum do motor
COURTESY L. Luz de cortesia, 230 Vac (120 Vac) 100 W, saída
controlável também via rádio ON-OFF (4°
canal rádio selecionando fC.y. = 2, tC.y. = 0)
FLASH Luz de sinalização, 230 Vac (120 Vac) 40 W
L
N
1 2
GND 12/24
_
AC/DC
TX
PH2
66
M
1
1 2 3 4
COM OUT
GND 12/24
_
AC/DC
NC
RX
SELETOR COMUTADOR DIP
Se configurado "ON" desabilida as entradas EDGE, PH2, PH1, STOP.
Elimina a necessidade de ligar diretamente as entradas na
placa de bornes.
ATENÇÃO - com comutador DIP em ON as segu-
ranças ligadas ficam desativadas
1 = BARRA
2 = FOTO 2
3 = FOTO 1
4 = STOP
M
2
2
1
GND 12/24
_
AC/DC
TX
UP DOWN
MENU
SS
1 2 3 4
GND 12/24 COM OUT
_
AC/DC
NC
RX
PH1
