L'image Sondeur - Raymarine C Serie Manuel De Référence Utilisateur

(icône anim ée)
• Icône animée - sondeur en fonctionnement.
• Icône statique - la sonde est connectée mais n'émet pas.
• Icône grisée - pas de sonde connectée.
Principe de fonctionnement du sondeur
L'application Sondeur utilise un Module Sondeur Numérique (DSM)
(DSM) et une sonde. Le DSM interprète les signaux transmis par la
sonde pour élaborer une vue sous-marine détaillée.
La sonde est installée contre le fond du bateau, elle émet des
impulsions d'ondes sonores dans l'eau et mesure le temps
nécessaire à l'onde sonore pour atteindre le fond et revenir. Les
échos en retour sont affectés par la structure du fond et par tous les
autres objets rencontrés en chemin, par exemple récifs, épaves,
hauts-fonds ou poisson.
La force des échos est indiquée à l'écran par des couleurs
différentes. Vous pouvez utiliser cette information pour déterminer
la structure du fond, la taille des poissons ou d'autres objets
immergés, tels les détritiques ou des bulles d'air.
Note : Certaines sondes comprennent des capteurs
supplémentaires de mesure de température de l'eau et/ou de
la vitesse.
Utilisation du sondeur

12.2 L'image sondeur

Interprétation du fond sous-marin à l'aide du
sondeur
Il est important de comprendre comment interpréter correctement la
structure du fond affichée à l'écran sondeur.
Le fond renvoie habituellement un écho fort..

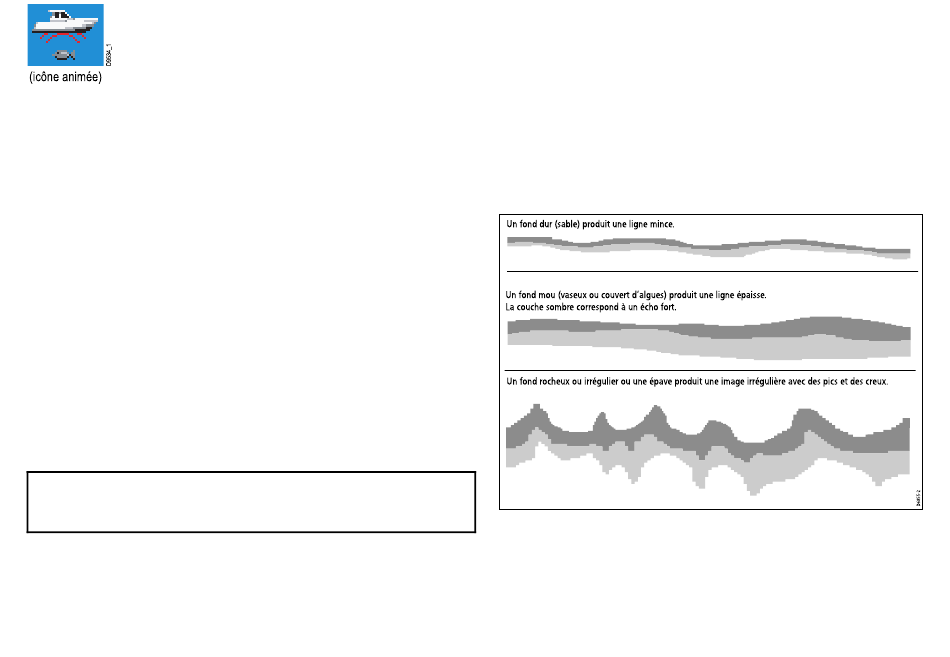

Les images illustrent les différents types de fond sur l'écran Sondeur
:
Un fond dur (sable) produit une ligne minc e.
Un fond mou ( vaseux ou couvert d 'algues) produit une ligne épaisse.
La couche sombre correspond à un écho fort .
Un fond rocheux ou irr égulier ou une épave produit une image irr égulière avec des pics et des creux .
Les couches sombres indiquent un écho puissant, les couches
plus claires des échos plus faibles. Ceci peut être l'indication de
la présence d'une couche supérieure plus molle, permettant aux
ondes d'atteindre les couches plus solides situées en dessous.
169
