Le retard de fermeture du second moteur pourra être réglé au moyen du potentiométre P2 (25" max.).
D
- Régler le timer de fonctionnement au moyen du potentiométre P1 de faç à faire patiner le réducteur en phase d'ouverture pendant 2.3 secondes. (Le timer de
fonctionnement est alimenté en permanence pendant l'ouverture, et en fermeture après validation du timer de retard deuxiéme battant).
En présence d'un seul moteur, placer le potentiométre P2 en position de comptage minimum: le moteur sera alimenté en fermeture une seconde en plus par
rapport à l'ouverture.

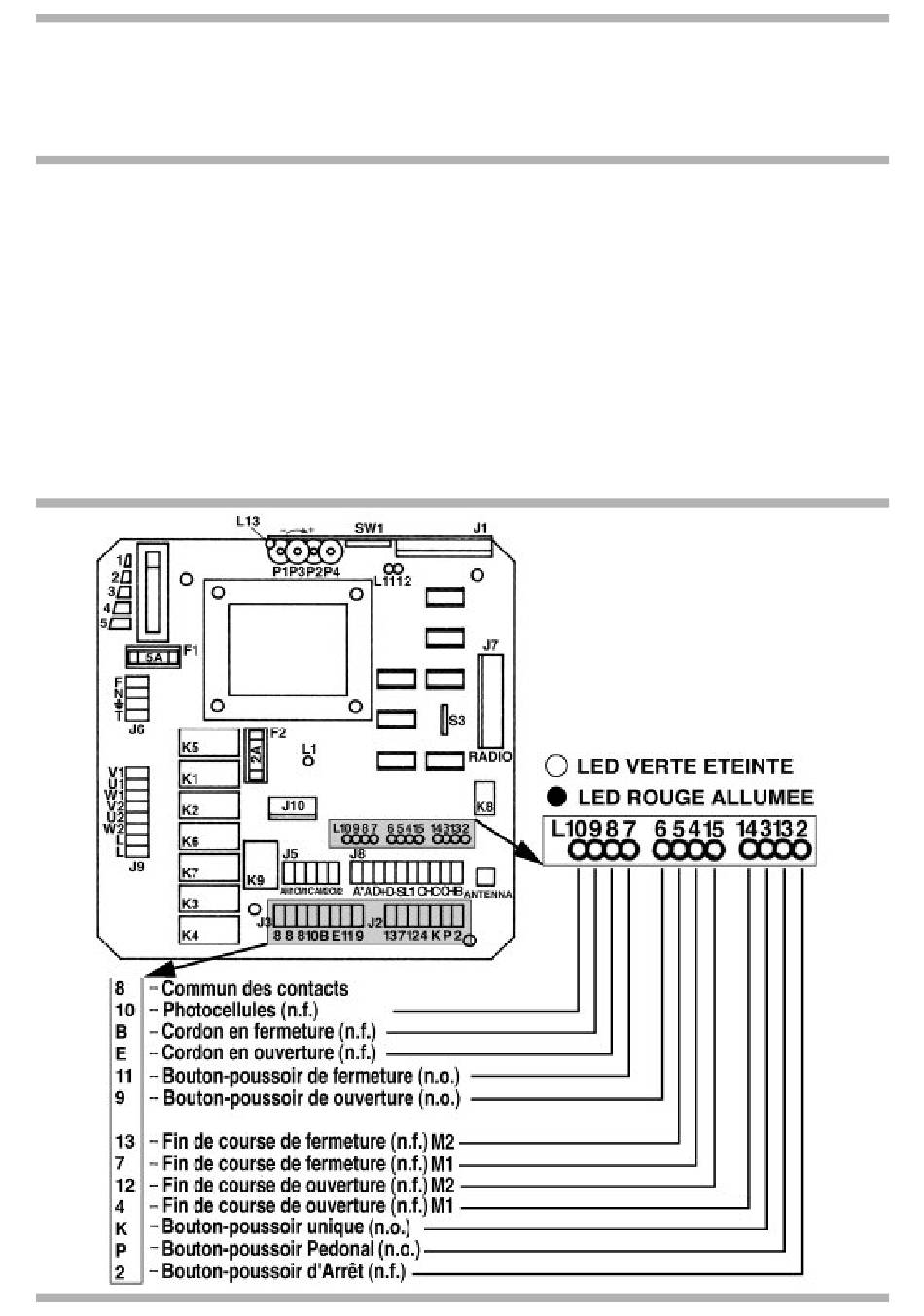

N.B.: EN CAS DE BRANCHEMENT D'UN SEUL MOTEUR, CONNECTER A "M1".
N.B.: LA MISE A TERRE DE LA CENTRALE EST OBLIGATOIRE (NORMES CEI 61-1).
CARACTERISTIQUES TECHNIQUES
- Gamme de température
- Humidité
- Tension d'alimentation
- Fréquence
- Consommation maxi. carte (à l'exclusion des moteurs, lampes et actionneurs externes)
- Micro-interruptions de réseau
- Puissance maximale disponible à la sortie moteur
- Charge maximale à la sortie lampe clignotante
- Courant disponible à la sortie alim. cellule photo-électrique
- Connecteur radio-récepteur avec alimentation
- Degré de protection
- Poids appareil
- Dimensions
- Volume
- Toute les entrée doivent être utilisées comme contacts propres car l'alimentation est produite à l'intérieur de la carte et est disposée de façon à garantir le respect
d'isolation double ou renforcée par rapport aux partie sous tension.
- Toutes les entrées sont gérées par un circuit intégré programmable (PAL) qu'elles soient de caractère fonctionnel ou de sécurité.
de 0° à 70°C
< 95% sans condensation
230 V~ ± 10%
50/60 Hz
70 mA
20 mS
1 CV
40 W 250 V cos = 1
0,8 A 24Vca ± 15%
0,8 A 24Vca ± 15%
IP54
3 kg.
20,5 x 24 x 10,5 cm.
5166 cm
3
