Protection et contrôle de transformateurs
RET630
Version du produit: 1.3

1. Description

Le RET630 est un DEI complet de gestion de
transformateurs, conçu pour la protection, commande,
mesure et supervision de transformateurs de puissance,
transformateurs de l'unité et à élévation, y compris les blocs
de transformateurs de groupe électrogène de puissance dans
les réseaux d'alimentation et de distribution industrielle. Le
RET630 appartient à la famille de produits Relion
fait partie de la série 630, caractérisée par l'extensibilité au
niveau fonctionnel et la souplesse de paramétrage. Les
RET630 comprend également des fonctions de commande
nécessaires, offrant ainsi une solution idéale pour la
commande d'une travée de transformateur et la régulation de
tension.
Les protocoles de communication pris en charge, incluant
IEC 61850 offrent une connectivité sans faille à divers
systèmes d'automatisation de poste et systèmes SCADA.
3I HT
Io HT
3I BT
3U
GUID-735961A6-3B22-4541-8758-39A51E6DB84F V1 FR

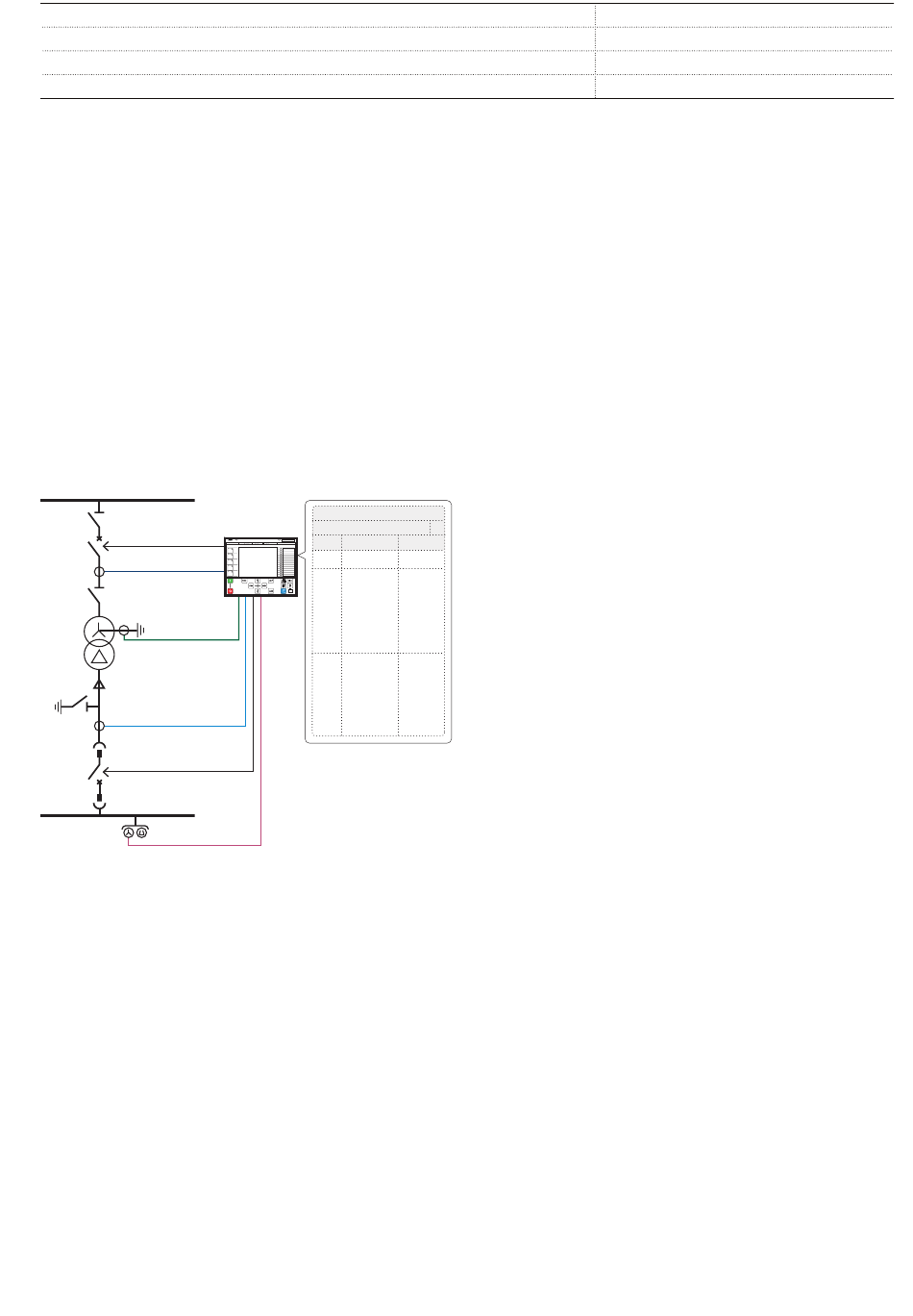

Figure 1.
Exemple d'application pour la protection d'un transformateur de puissance à deux enroulements HT/MT ou MT/MT, au moyen
d'un RET630 en préconfiguration A avec fonction de protection différentielle de transformateur
ABB

2. Application

Le RET630 offre une protection principale pour les
transformateurs de puissance à deux enroulements et les
ensembles alternateur-transformateur. Deux configurations
prédéfinies sont disponibles ; elles permettent de répondre
aux besoins standard de contrôle et de protection d'un
transformateur. Ces configurations prédéfinies peuvent être
®
utilisées comme telles. Elles sont facilement adaptables ou
d'ABB et
extensibles grâce à des fonctions d'extension sélectionnables
qui permettent de régler le DEI de façon à ce qu'il réponde
exactement aux besoins spécifiques de votre application. La
fonction optionnelle de régulation de la tension est un
exemple de ces fonctions d'extension.
RET630
Préconf.
A
ANSI
CEI
87T
3dI>T
Côté
46
I2>
HT
49T/G
3Ith>T/G
50P/51P
3I>>>
51BF/51NBF
3I>/Io>BF
51N-1/51N-2
Io>/Io>>
51P-1/51P-2
3I>/3I>>
Côté
27
3U<
BT
46
I2>
50P/51P
3I>>>
51P-1/51P-2
3I>/3I>>
59
3U>
60
FUSEF
1MRS757830 B
Mise à jour: 2015-04-08
Révision: B
3
