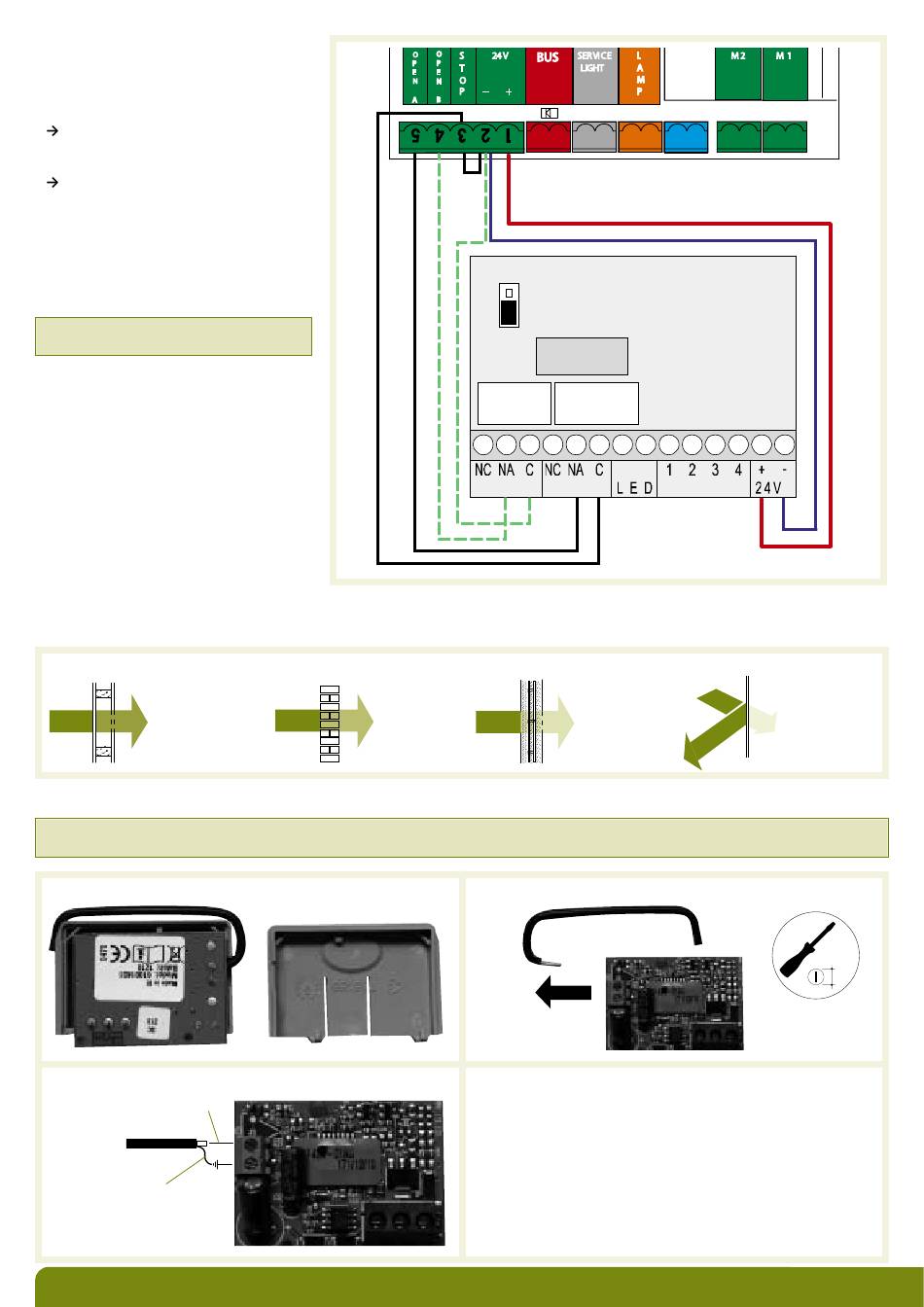

3.6.2 Câblage d'un clavier à code
Vous pouvez à l'aide d'un clavier à code
commander l'ouverture totale ou partielle
de votre portail :
• composition du code 1 (de 1 à 6 chiffres)
activation du relais A, ouverture totale
du portail.
• composition du code 2 (de 1 à 6 chiffres)
activation du relais B, ouverture
partielle du portail (1 vantail).
Se reporter à la notice du clavier pour
toutes questions relatives à la
programmation.
Réaliser le câblage suivant en utilisant un
câble de 0,75 mm
.
2
ATTENTION : rendre étanche les entrées
de câbles avec du joint silicone.
3.6.3 Câblage d'une antenne raccordée
La portée radio peut être atténuée par des éléments extérieurs (matériaux, environnement...).
Influence d'un obstacle sur la transmission radio
90-100 %
Bois - Plâtre - Placoplâtre
Afin d'augmenter la portée radio, il est possible de rajouter une antenne extérieure réf. 6100012.
ATTENTION : l'antenne doit être installée de façon la plus dégagée possible, loin de toute végétation de proximité trop dense et qui
empêcherait la bonne réception des ordres. Elle ne doit pas être installée sur le boîtier plastique de la carte électronique de commande.
1. Ouvrir le récepteur radio.
3. Connecter l'antenne raccordée.
Câble coaxial de l'antenne
Tresse de masse
O
O
BUS
S
24 V
P
P
T
E
E
O
N
N
P
--
+
A
B
ON
OFF
RELE A
RELE B
65-95 %
Brique - Aggloméré
2. Dévisser puis retirer l'antenne du bornier.
4. Fermer le récepteur radio et le connecter sur la carte
électronique de commande.
19
SERVICE
L
M 2
LIGHT
A
M
P
R V
TASTIERA
10-70 %
Béton armé selon
l'armature métallique
et la disposition
de l'émetteur
M 1
0-10 %
Métal
Bardage métallique
Pare-vapeur aluminium
Grillage
2.5
