2.3 Installation du flash
Le flash est un élément de signalisation qui clignote lors de tout mouvement du portail et dont la pose est obligatoire. Il peut être
activé 3 s avant chaque mouvement (cf. Programmation des options de fonctionnement).
Installer le à la verticale (sur le côté du pilier) ou à l'horizontale (sur le dessus du pilier) à proximité du portail et de manière à ce qu'il
soit visible.

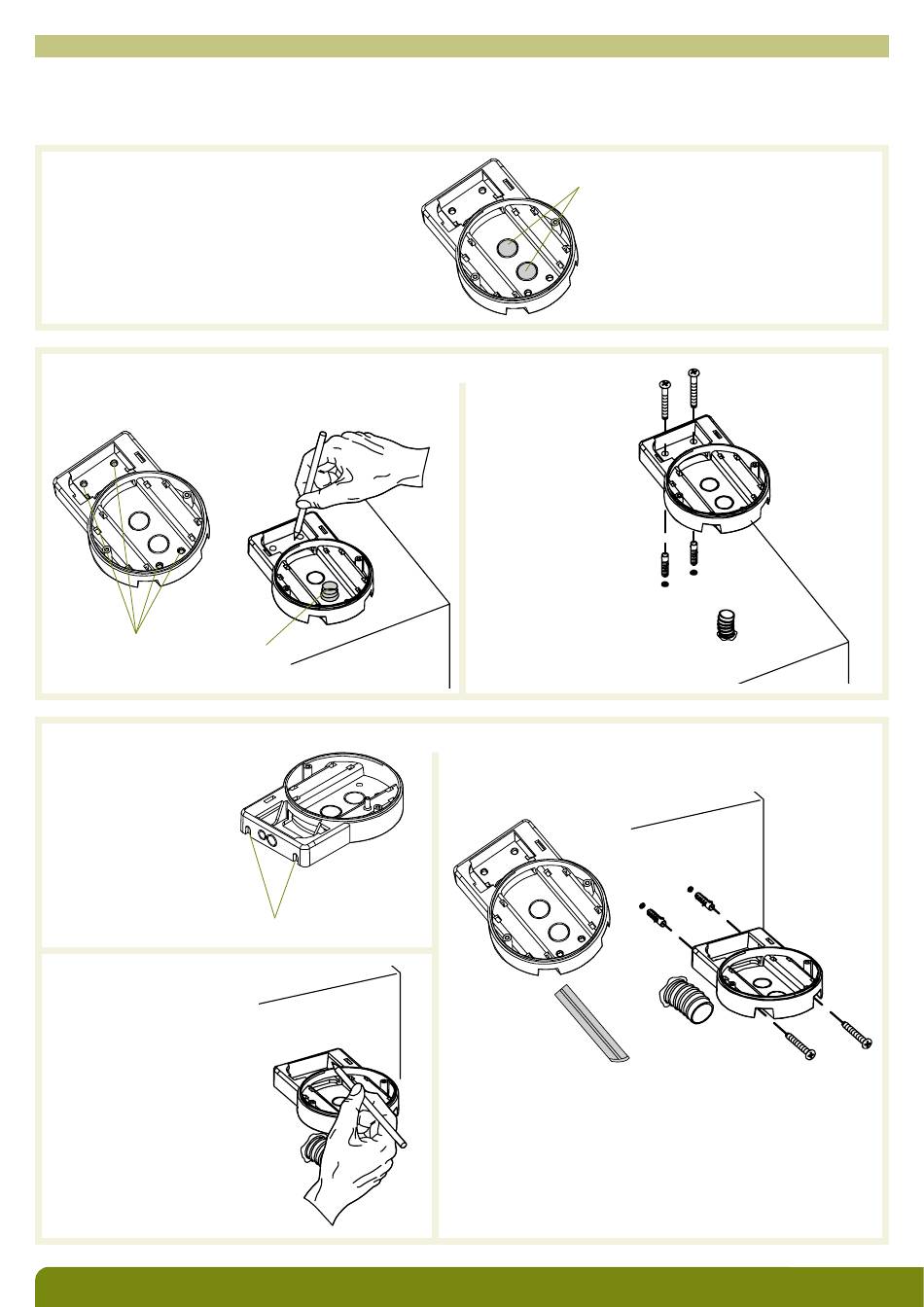

1. A l'aide d'un tournevis, casser un des
bouchons présent sur le support de fixation.
2a. Fixation horizontale
A. Positionner le support de telle sorte que le trou corresponde
à la sortie des câbles puis, repérer les trous de fixations
Points de fixation
2b. Fixation verticale
A. Percer 2 trous de fixation
à l'aide d'un forêt Ø 4 mm.
B. Positionner le support de telle
sorte que le trou corresponde
à la sortie des câbles puis,
repérer les trous de fixations.
Sortie des
câbles
Trous de fixation
Bouchons
B. Percer, puis fixer
le support
C. Percer, retirer les caches vis, puis fixer le support.
Remettre les caches vis.
11
