• Le mode portail semi-automatique
1. Un premier appui d'environ 2 s sur la touche P1 de la télécommande provoque l'ouverture du portail. A la fin du mouvement, le
portail reste en position ouverte.
2. Un nouvel appui le referme.
ATTENTION : en configuration usine, la fonction préavis de mouvement (cf. chapitre 5.2.3) est activée.
Un premier appui d'environ 2 s sur la touche P1 de la télécommande provoque le fonctionnement suivant :
1. le flash clignote pendant 3 s,
2. à la fin du clignotement, le portail s'ouvre,
3. suite à un second appui sur la touche P1 de la télécommande, le flash clignote pendant 3 s,
4. à la fin du clignotement, le portail se referme.
La fonction préavis de mouvement peut être désactivée (cf.chapitre 5.2.3).

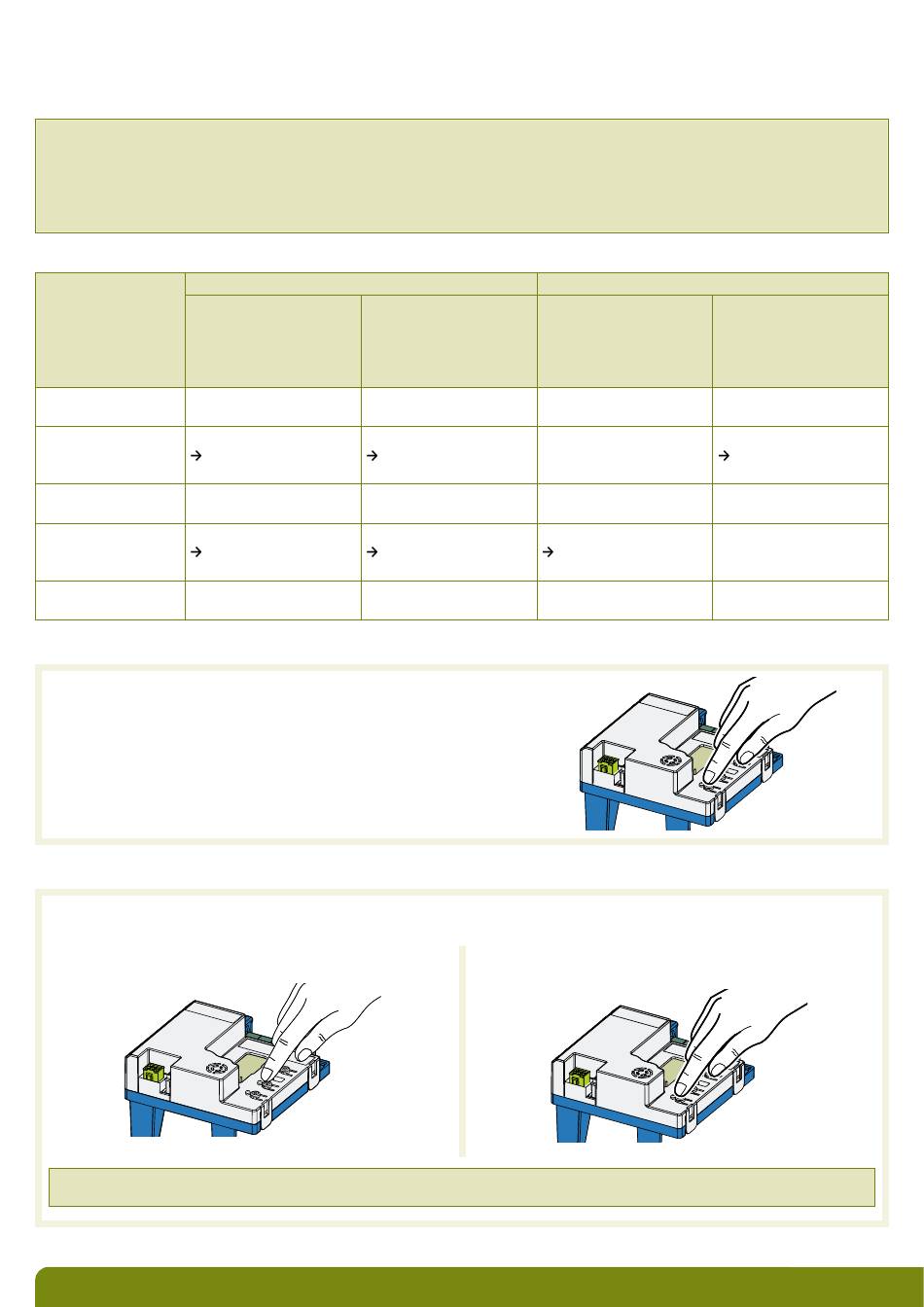

Principe de fonctionnement :
Etat du portail
Commandes
Ouverture totale
Touche P1 de la
télécommande ou moyen
de commande câblé
sur l'entrée OPEN A
Fermé
ouverture des 2 vantaux
En mouvement
stop le mouvement
d'ouverture
les 2 vantaux
restent bloqués
Ouvert
fermeture des 2 vantaux
En mouvement
stop le mouvement
de fermeture
les 2 vantaux
restent bloqués
Bloqué
reprend le mouvement
en sens inverse
5.2.2 Programmation de la vitesse d'ouverture et de fermeture
Pour sélectionner la vitesse d'ouverture ou de fermeture des vantaux, appuyer sur le
bouton SPEED.
• Si la LED à côté du bouton SPEED s'allume
c'est la vitesse élevée (13°/seconde) qui est sélectionnée.
• Si la LED à côté du bouton SPEED est éteinte
c'est la vitesse faible (10°/seconde) qui est sélectionnée.
5.2.3 Programmation de la fonction préavis de mouvement
Cette fonction permet d'actionner le clignotement du flash 3 s avant le début de chaque mouvement du portail. Cette fonction
est active en configuration usine.
Pour activer la fonction, appuyer plus de 5 s sur la touche
LOGIC.
ATTENTION : vérifier que les LED à côté des touches LOGIC ou SPEED ne changent pas d'état sinon ce sont les options mode de
fonctionnement (cf. chapitre 5.2.1) ou vitesse d'ouverture et de fermeture (cf. chapitre 5.2.2) qui sont modifiées.
Ouverture partielle
Touche P3 de la
télécommande ou moyen
de commande câblé
sur l'entrée OPEN B
ouverture du vantail battant sans effet
stop le mouvement
le vantail battant
reste bloqué
fermeture
du vantail battant
stop le mouvement
le vantail battant
reste bloqué
reprend le mouvement
en sens inverse
Pour désactiver la fonction, appuyer plus de 5 s sur la
touche SPEED.
23
Coupure du faisceau des photocellules
Photocellules
Utilisées en sécurité
à la fermeture
sans effet
inhibe les commandes
de fermeture
inverse le mouvement
ouverture du portail
inhibe les commandes
de fermeture
Photocellules
Utilisées en sécurité
à l'ouverture
inhibe les commandes
d'ouverture
inverse le mouvement
fermeture du portail
sans effet
sans effet
inhibe les commandes
d'ouverture
