INSTaLLaTIoN DES aCCESSoIRES
4.1
INSTaLLaTIoN DU DISPoSITIF LUmINEUX DE SIGNaLISaTIoN
00058I0873 Rev.0 - Guide d'installation

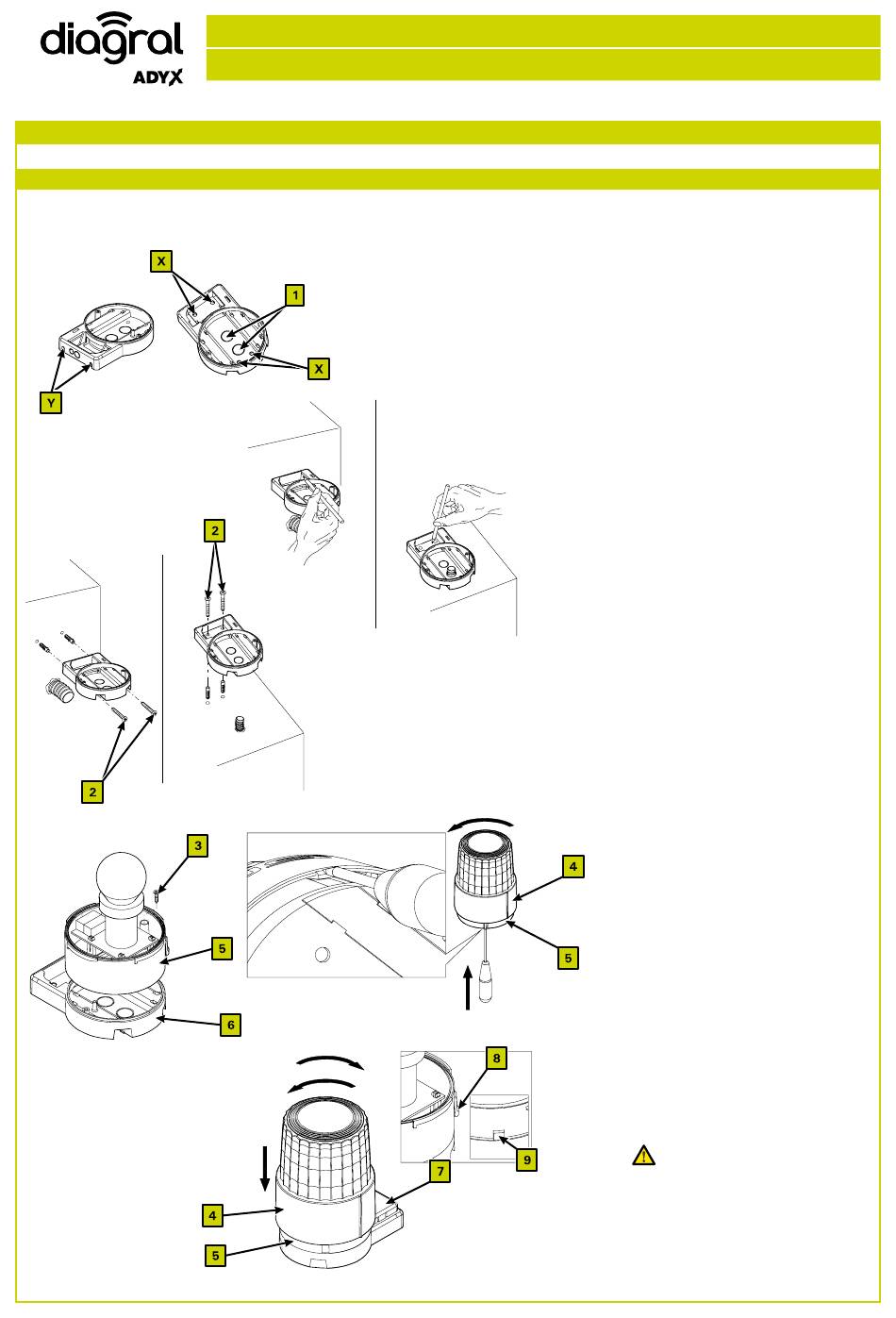

A) Choisir la position du dispositif
lumineux de signalisation à
proximité du portail et de
m a n i è r e à c e q u ' i l s o i t
facilement visible; on peut le
f i x e r s u r u n e s u r f a c e
horizontale (en utilisant les
trous de fixation (X)) ainsi que
sur une surface verticale (en
réalisant deux trous aux
e n d r o i t s ( Y ) a v e c u n e
perceuse).
B) Avec un tournevis, défoncer
le trou (1) de passage des
câbles sur le fond de la lampe
clignotante.
C) Tracer les points à percer en
se servant du support comme
référence et en veillant à ce que
le trou sur le fond corresponde
à la sortie des câbles.
D) Réaliser les trous aux endroits
fixés avec un foret à béton de 5
mm et introduire les chevilles
de 5 mm.
E) Fixer le support avec les vis
spécifiques (2).
F) Démonter la calotte (4) de sa
base (5) avec un tournevis
d'après le schéma et tourner
simultanément la calotte (4)
en sens horaire.
G) Fixer la base de la calotte
(5) au support de la lampe
clignotante (6) avec les deux
vis fournies (3).
H) Positionner le support de
l'antenne (7).
I)
Positionner la calotte (4)
sur sa base (5) et la tourner
légèrement en sens inverse
horaire jusqu'à ce qu'elle
pénètre dans son logement.
J) E n s u i t e , l a t o u r n e r e n
s e n s h o r a i r e j u s q u ' a u
b l o c a g e
Sur la base de la calotte
se trouve une languette de
blocage (8) qu'il faut accoupler
à l'encastrement (9) de la
calotte (4).
K) Pour la connexion électrique,
consulter le paragraphe 5.4.
Page 14
c o m p l e t .
