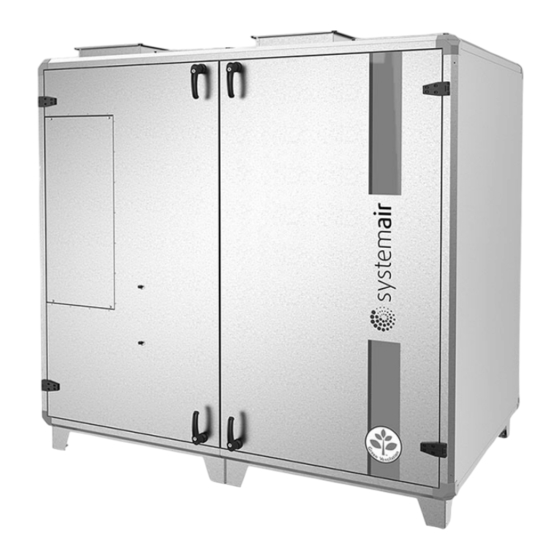

SystemAir Topvex SR 09 Instructions D'exploitation Et De Maintenance
Centrales compactes de traitement d'air
Masquer les pouces
Voir aussi pour Topvex SR 09:
- Instructions d'exploitation et de maintenance (36 pages) ,
- Instructions d'installation (24 pages) ,
- Manuel d'installation, d'exploitation et de maintenance (20 pages)
Manuels Connexes pour SystemAir Topvex SR 09
Sommaire des Matières pour SystemAir Topvex SR 09
- Page 1 Topvex SR 09, 11, Topvex TR 09-15 Centrales compactes de traitement d’air Instructions d'exploitation et de maintenance Document traduit de l'anglais | 1255945 · A004...
- Page 2 © Copyright Systemair AB Tous droits réservés E&OE Systemair AB se réserve le droit de modifier ses produits sans avis préalable. Ceci est valable également pour les produits déjà commandés, pourvu que les spécifications convenues ne s’en trouvent pas affectées. 1255945 | A004...
-
Page 3: Table Des Matières
Sommaire Avertissements..........................1 Description produit..........................2 Composants internes Topvex SR 09, 11 ..................2 Composants internes Topvex TR 09-15 ..................3 Description des composants internes ...................4 2.3.1 Ventilateurs de soufflage et extraction ................4 2.3.2 Sonde de pression de ventilateurs/filtres ................4 2.3.3 Filtres de soufflage et d'extraction...................4 2.3.4... -
Page 5: Avertissements
Avertissements | Avertissements Les mises en garde suivantes figurent dans les différentes parties du document. Danger • Déconnecter impérativement l’alimentation secteur avant toute intervention d’entretien ou de réparation du circuit électrique ! • Tous les raccordements électriques doivent être effectués par un installateur agréé et conformément aux règles et dispositions en vigueur. -
Page 6: Description Produit
| Description produit Description produit Composants internes Topvex SR 09, 11 Fig. 1 Composants internes avec symboles de raccordement d’air (illustré pour version gauche). Description Repère Position Connexion soufflage Connexion air rejeté Connexion air neuf Connexion air extrait Ventilateur d’air de soufflage Ventilateur d’air d’extraction... - Page 7 Description produit | Composants internes Topvex TR 09-15 Fig. 2 Composants internes avec symboles de raccordement d’air (illustré pour version côté gauche). Description Repère Position Connexion soufflage Connexion reprise Connexion air neuf Connexion air extrait Ventilateur d’air de soufflage Ventilateur d’air d’extraction Filtre d’air de soufflage Filtre d’air d’extraction Échangeur de chaleur...
-
Page 8: Description Des Composants Internes
| Description produit Description des composants internes 2.3.1 Ventilateurs de soufflage et extraction Les ventilateurs sont équipés de moteurs à rotor extérieur de type EC réglables individuellement en continu en donnant au signal de commande une valeur fixe.. Leur vitesse peut être programmée en 2 étages (normal/réduit) selon la pro- grammation hebdomadaire. -
Page 9: Batterie À Eau Chaude
• Tous les raccordements électriques doivent être effectués par un installateur agréé et conformément aux règles et dispositions en vigueur. Fig. 3 Réarmement de la sécurité manuelle contre la surchauffe dans Topvex TR 09-15 et Topvex SR 09, 11 Pour le remplacement du filtre sur TR 09-15, voir chapitre 5.3.1... -
Page 10: Composants Internes Du Coffret Électrique
| Description produit Composants internes du coffret électrique Danger • Déconnecter impérativement l’alimentation secteur avant toute intervention d’entretien ou de réparation du circuit électrique ! • Tous les raccordements électriques doivent être effectués par un installateur agréé et conformément aux règles et dispositions en vigueur. -
Page 11: Panneau De Commande
Interface – Description | Interface – Description Panneau de commande Le panneau de contrôle SCP est livré avec 10 mètres de câble (100 m maximum) raccordé au panneau de la cen- trale Topvex à l’aide d’un connecteur rapide. Le connecteur est raccordé au régulateur Corrigo à l’intérieur du coffret électrique. -
Page 12: Avant De Démarrer Le Système
| Mise en service Mise en service Avant de démarrer le système Une fois l’installation terminée, vérifier que : • La centrale est installée conformément aux instructions • La centrale est correctement câblée • Les pièges à son sont installés et les gaines sont correctement raccordées à la centrale •... - Page 13 Note! Pour un paramétrage plus fin, voir la « Fiche de mise en service » dans le catalogue en ligne sur www. systemair.com. Aperçu du menu Les écrans ci-dessous présentent les niveaux Opérateur, service et administrateur. Les parties spécifiques aux niveaux figurent sur des fonds de différentes couleurs dans le tableau ci-dessous.
- Page 14 | Mise en service Sous-menu, Menu principal Sous-menu, élément Explications Mélément 2 Relance Statut de la fonction de relance. Active : Non Ctrl CO2/COV actif Statut de la fonction de ventilation Jamais↓ à la demande (CO2/COV). Fonction CCF Statut de la fonction CCF lorsque Al Inactive incendie est active.
- Page 15 Mise en service | Sous-menu, Menu principal Sous-menu, élément Explications Mélément 2 Température extérieure effective. Temp. extérieure Zone neutre 0,0 °C Température réelle de soufflage : ºC Temp. soufflage Point de consigne calculé de l’air de soufflage. Le signal de sortie du Réelle : ºC régulateur d’air de reprise génère Consigne :...
- Page 16 | Mise en service Sous-menu, Menu principal Sous-menu, élément Explications Mélément 2 Sortie Comp. Ext. –20 °C = 0 m³/h 0 °C = 0 m³/h Act. Comp : 0 m³/h Contrôle fréquence manuelle VAR Sortie : %→↓ Contrôle fréquence manuelle VAR Sortie 1/1 : 75 % Sortie 1/2 : 50 %↓...
- Page 17 Mise en service | Sous-menu, Menu principal Sous-menu, élément Explications Mélément 2 Régler la compensation du débit de Consigne Comp. Ext. –20 °C = 0 m³/h reprise en fonction de la 0 °C = 0 m³/h température extérieure. La compensation extérieure est Act.
- Page 18 | Mise en service Sous-menu, Menu principal Sous-menu, élément Explications Mélément 2 → Réglage horaires → Heure/Date Définir la date et l’heure. Définir 00:00 - 24:00 pour un fonctionnement continu. Définir 00:00 - 00:00 désactive la période (arrête l’unité). La vitesse normale est prioritaire sur la vitesse réduite.
- Page 19 Mise en service | Sous-menu, Menu principal Sous-menu, élément Explications Mélément 2 →Manuel/Auto Ce menu permet de contrôler manuellement le mode de fonctionnement de tous les signaux de sortie configurés et de plusieurs fonctions de commande. Le signal de sortie du régulateur de soufflage peut être réglé...
- Page 20 | Mise en service Sous-menu, Menu principal Sous-menu, élément Explications Mélément 2 Définir la régulation de la pompe de Refroidissement la batterie de refroidissement sur Auto Auto, On ou Off Clapet coupe-feu Le clapet coupe-feu sur Auto, Auto Ouvert ou Fermé Note! Doit être activé...
- Page 21 Mise en service | Sous-menu, Menu principal Sous-menu, élément Explications Mélément 2 Régler la bande P et le temps I pour Mode veille Bande P : 100,0 °C la fonction Veille Temps l : 100,0 s. Note! Voir le manuel Corrigo Ventilation pour plus d’informations.
- Page 22 | Mise en service Sous-menu, Menu principal Sous-menu, élément Explications Mélément 2 Régler la bande P et le temps l pour Régulation boucle la fonction de contrôle de la boucle supp. Bande P : 33,0 °C supp. Temps l : 100,0 s Note! Voir le manuel Corrigo Ventilation pour plus...
- Page 23 Mise en service | Sous-menu, Menu principal Sous-menu, élément Explications Mélément 2 Mode boucle supp. : Les circuits de la boucle supp. Fct si les appareils peuvent être configurés pour rester fonctionnent constamment actifs, uniquement lorsque le circuit de régulation régulier est actif, le ventilateur de plafond, la saturation ou fonctionnement en dégel.
- Page 24 | Mise en service Sous-menu, Menu principal Sous-menu, élément Explications Mélément 2 Régler le délai en minutes depuis le Délai de blocage de moment où la séquence de la production de chauffage après la surventilation s’est arrêtée jusqu’à ce qu’une éventuelle séquence de surventilation chauffage ait débuté, c’est-à-dire 60 min...
- Page 25 Mise en service | Sous-menu, Menu principal Sous-menu, élément Explications Mélément 2 Séquence avec Ctrl Le Ctrl CO2/COV peut être utilisé avec les caissons de mélange. Y2 échangeur Sélectionner pour une utilisation avec Y2, Y4 ou les deux sorties. → L’entrée al incendie peut être Fonction CCF Fonction incendie...
- Page 26 | Mise en service Sous-menu, Menu principal Sous-menu, élément Explications Mélément 2 Ces sections concernent les centrales à échangeurs plaques flux croisés et à contre-courant. Point de consigne en pourcentage Consigne dév. de la déviation de pression pour press. : 50 % commencer le dégivrage.
-
Page 27: Description Surventilation
Mise en service | Sous-menu, Menu principal Sous-menu, élément Explications Mélément 2 → Quitter Voulez-vous Quitter le niveau administrateur en quitter ? changeant le Nonen Oui à l’aide des boutons OK et HAUT/BAS Niveau actuel : Déconnexion automatique après 6 Aucun minutes d’inactivité. -
Page 28: Fréquence De Maintenance
| Maintenance Maintenance Important Danger • Déconnecter impérativement l’alimentation secteur avant toute intervention d’entretien ou de réparation du circuit électrique ! • Tous les raccordements électriques doivent être effectués par un installateur agréé et conformément aux règles et dispositions en vigueur. Avertissement •... -
Page 29: Instructions De Maintenance
Le filtre à poches ne peut être nettoyé ; il doit être remplacé lorsque c’est nécessaire. Les filtres de rechange peuvent être commandés chez Systemair. La durée de vie des filtres dépend du niveau de pollution de l’air sur le site d’installa- tion. -
Page 30: Vérification Des Ventilateurs
| Maintenance 5.3.3 Vérification des ventilateurs Quelle que soit la fréquence de remplacement du filtre, de la graisse et de la poussière peuvent lentement s’accumuler sur les ventilateurs, réduisant leur efficacité. Pour déposer les ventilateurs, détacher les molettes noires qui fixent le bloc à la paroi interne de l’unité. Le bloc de ven- tilation complet peut être retiré... -
Page 31: Remplacement De La Batterie Interne
Maintenance | 5.3.9 Remplacement de la batterie interne Note! Cette procédure nécessite une maîtrise des dispositifs de protection électrostatique, à savoir le port d’un bracelet avec mise à la terre. Lorsque l’alarme « Batterie interne » est activée et que le témoin lumineux de la batterie est rouge, c’est que la batterie de la mémoire programme et de l’horloge en temps réel s’épuise. -
Page 32: Recherche De Défauts
| Recherche de défauts Recherche de défauts Si un problème survient, procéder aux vérifications et corrections suivantes avant de contacter le service après-vente. Toujours vérifier sur le panneau de contrôle si une alarme n’est pas activée. 1. Les ventilateurs ne démarrent pas. •... - Page 33 Ver. A Topvex XXXX 230/400V 25 A 50Hz 4016 W IP23 225kg 16kW 16kW Serial. no: 1234/567891-0001/140214 Systemair Sverige AB Industrivägen 3 SE-73930 Skinnskatteberg www.systemair.com Sweden Fig. 9 Étiquette type Position Description Numéro d’article Numéro de série Numéro consécutif Date de fabrication Code produit (spécification)
- Page 34 Systemair Sverige AB Industrivägen 3 SE-739 30 Skinnskatteberg, Sweden Phone +46 222 440 00 Fax +46 222 440 99 www.systemair.com...
