Connecter L'alimentation Au Programmateur; Connecter Le Fil De Terre; Brancher La Source D'alimentation - Rain Bird ESP-LXIVM Serie Guide D'installation, De Programmation Et D'utilisation

B

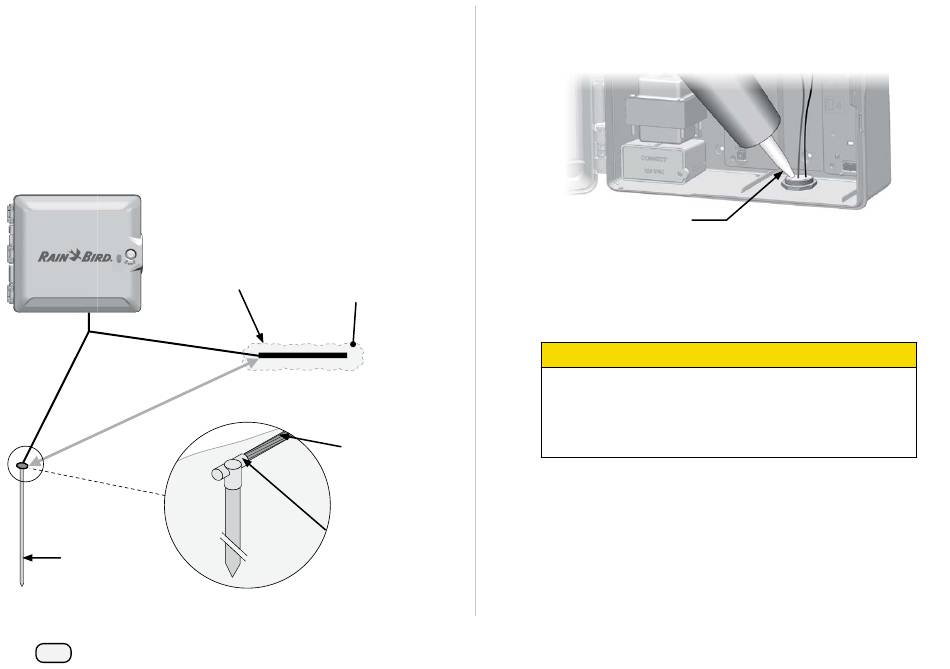

Raccordez l'autre extrémité du fi l de mise à la terre à une tige et/
ou une plaque de mise à la terre avec une résistance d'isolement
de 10 ohms ou moins.
B
REMARQUE : Vous trouverez plus d'informations et d'ins-
tructions sur la mise à la terre des équipements élec-
triques des systèmes d'arrosage sur le site Web de l'Ame-
rican Society of Irrigation Consultants (ASIC) à l'adresse
www.asic.org/Design_Guides.aspx. Si vous avez des questions
sur la mise à la terre correcte du programmateur, contactez l'as-
sistance technique de Rain Bird au 1-800-724-6247.
Plaque de mise à la
terre cuivrée de 4" x 96"
8'
8'
15'
Tige de mise
à la terre
cuivrée de
5/8" x 8"
110 Programmateurs série ESP-LXIVM
Matériau
d'amélioration de
la mise à la terre
(si nécessaire)
Vers le
programmateur
Assemblage
soudé
C
Après avoir eff ectué le câblage, remplissez le sommet de la gaine
avec un produit de calfatage étanche pour empêcher l'intrusion
d'insectes dans le boîtier du programmateur.
C

Connecter l'alimentation au programmateur

Connecter le fi l de terre
Pour que ce dispositif fonctionne, vous devez raccorder correcte-
ment le programmateur à la terre.
C
MISE EN GARDE
Le fi l de terre DOIT être connecté pour assurer une protec-
tion en cas de surtension. Raccordez le programmateur à la
mise à la terre électrique. La garantie du programmateur sera
annulée si vous ne raccordez pas le programmateur à la terre
avec une résistance de 10 ohms ou moins.
