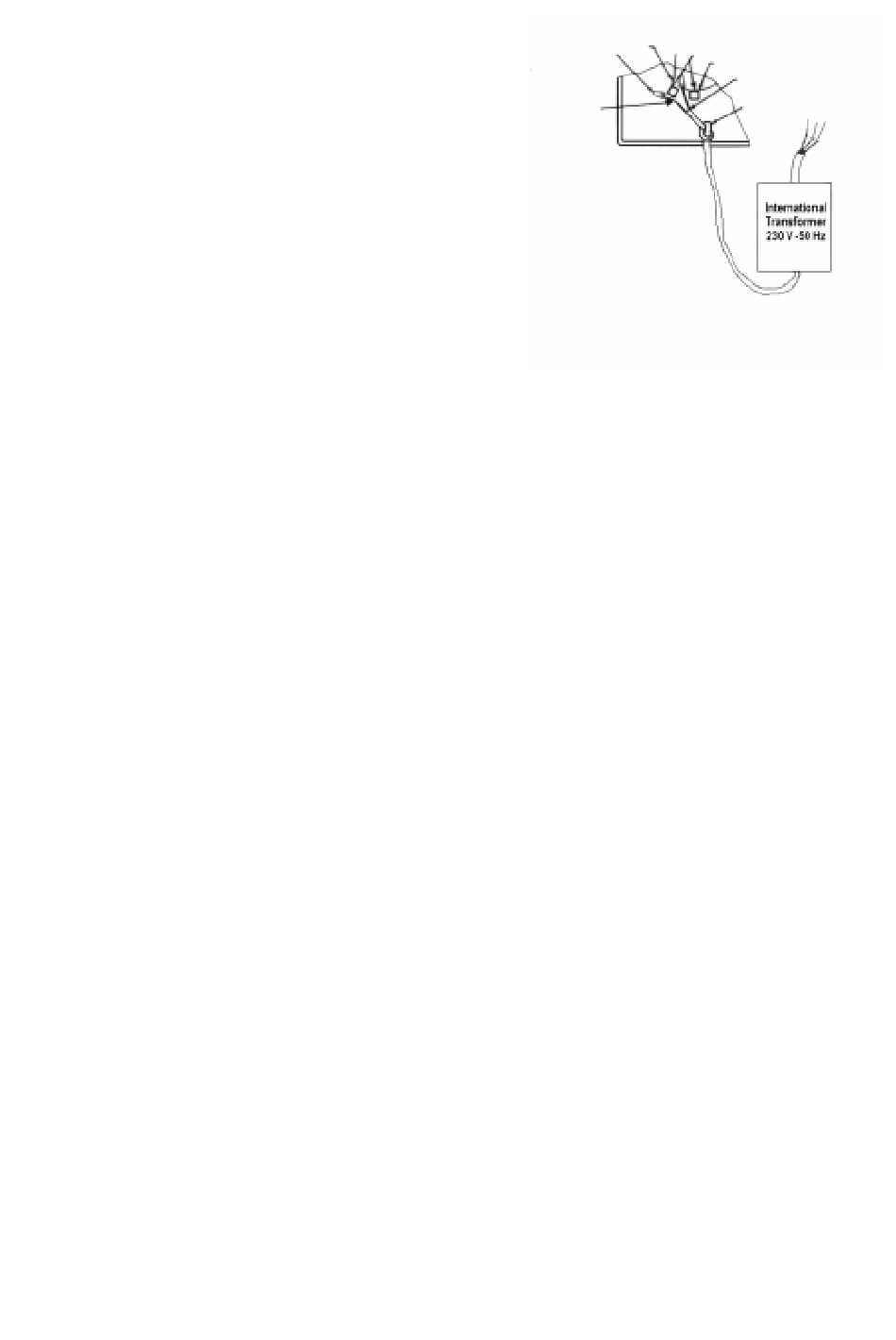

Connexion du transformateur
Avant de connecter le transformateur à une source 230
VAC, faire passer les câbles à travers le trou de ¼"
dans la partie gauche en bas du programmateur. Faire
un noeud au câble à environ 12 cm de l'extrémité. Ceci
évitera les risques de déconnexion. Connecter un des
cables orange au fil blanc/rouge marqué "line input".
Voir Figure 4
Connecter maintenant le transformateur au 230 VAC.
Vérification des branchements électriques
1. Tourner le cadran STATION dans le sens inverse des aiguilles d'une montre
de façon à placer REST directement sous la flêche Station.
2. Tirez tous les cavaliers des heures (HOUR) et des jours (DAY) en position haute (out).
3. Mettre l'interrupteur en position AUTO.
4. Vérifier que le programmateur est bien alimenté electriquement.
5. Régler le temps de chaque station (TIME) sur 5 minute. Voir Figure 6.
6. Tourner le cadran STATION (sens inverse des aiguilles d'une montre) pour positionner la
Station 1 sous le pointeur.
L'arrosage doit commencer rapidement, dés que le cadran des stations s'arrète sur la première
station.
L'intervalle de 5 minutes est suffisant pour pouvoir contrôler le fonctionnement des vannes. Si vous
avez besoin de plus de temps, ajuster simplement la durée sur le bouton de temps. Le
programmateur avancera automatiquement de station en station, ce qui vous permettra de vérifier
le fonctionnement correct de chaque station.
Si tout est correct porcéder au règlage de l'horloge du programmateur.

REGLAGE DU PROGRAMMATEUR

Assurez vous que le programmateur est branché sur le 230 V.
1. Mettre l'interrupteur "AUTO-OFF" en position OFF.
2. Tourner le cadran horaire (HOUR) en respectant le sens des flèches (sens des aiguilles d'une
montre) jusqu'à l'heure courante en face du repère TIME.
Blanc/Rouge
Etiquettes
Connecteurs
Noeud
Noir
Figure 4
Noir
Bleu
Brun
Jaune
/Vert
