Connecter la source d'alimentation

Le programmateur ESP-LXIVM est équipé d'un transformateur
interne qui réduit la tension (120 VCA sur les modèles destinés aux
États-Unis, 230 VCA sur les modèles internationaux, 240 VCA sur les
modèles australiens) à 24 VCA pour activer les appareils bifi laires
connectés au programmateur. Vous devez connecter les câbles d'ali-
mentation électrique aux trois câbles du transformateur.
C MISE EN GARDE
Les décharges électriques peuvent entraîner des blessures
graves, voire mortelles. Assurez-vous que l'alimentation est
hors tension avant de connecter les fi ls d'alimentation.
Toutes les connexions électriques et le câblage doivent être
conformes aux normes locales de construction.
A

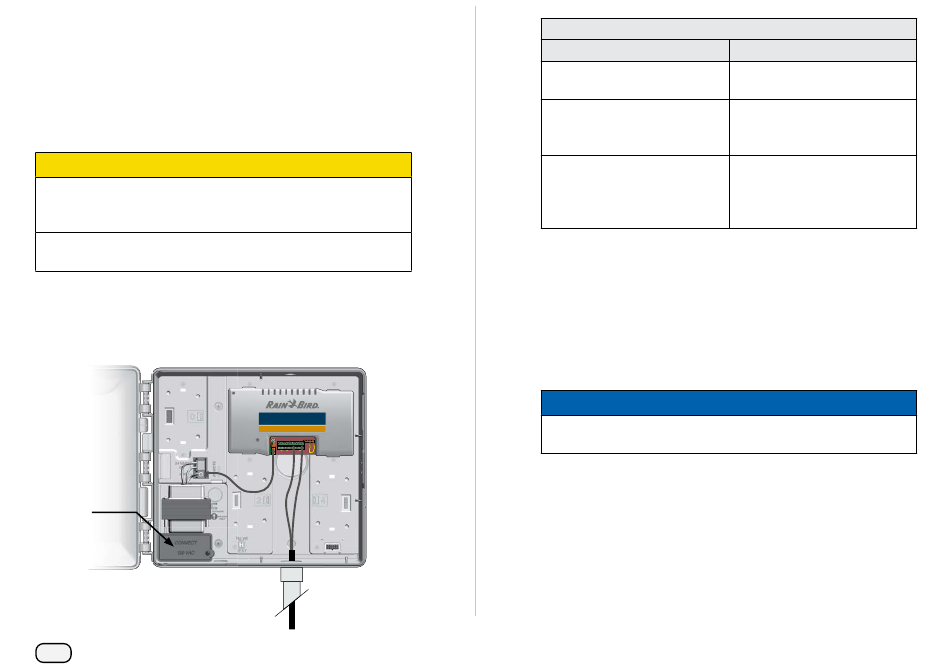

Une fois le panneau avant retiré, repérez le compartiment de
câblage du transformateur situé dans le coin inférieur gauche du
boîtier du programmateur. Retirez la vis située à droite et tirez sur
le couvercle pour exposer le compartiment de câblage.
A
111 Programmateurs série ESP-LXIVM
Module
d'interface bifilaire IVM
Avec module Flow Smart
Câblage
120 VCA (États-Unis)
Fil noir d'alimentation (tension)
sur le fi l noir du transformateur
Fil blanc d'alimentation
(neutre) sur le fi l blanc du
transformateur
Fil vert d'alimentation (terre)
sur le fi l vert du transforma-
teur
B
REMARQUE : Les modèles australiens à 240 VCA sont équipés
d'usine avec un câble d'alimentation.
B
Dénudez l'extrémité des trois fi ls d'entrée sur une longueur d'en-
viron 13 mm.
C
Retirez l'alvéole défonçable dans le fond du boîtier, sous le trans-
formateur, et fi xez un raccord de conduit de 13 mm sur l'orifi ce
inférieur du compartiment de câblage.
Les appareils 240 VCA (australiens) n'ont pas besoin de
conduit du fait que le câble d'alimentation est déjà installé.
230 VCA (international)
Fil noir d'alimentation (tension)
sur le fi l noir du transformateur
Fil bleu d'alimentation
(neutre) sur le fi l bleu du
transformateur
Fil rayé vert et jaune d'ali-
mentation (terre) au fi l rayé
vert et jaune du transforma-
teur
AVIS
