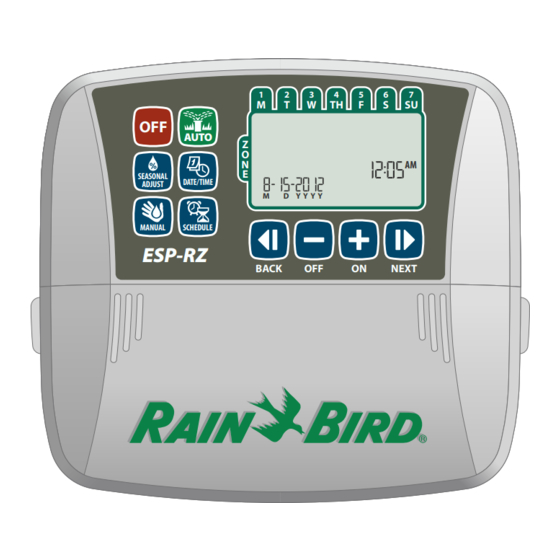

- Page 1 Rain+Birdt Programmateur ESP-RZ Guide d’installation – Manuel d’utilisation AUTO SEASONAL DATE/TIME ADJUST D Y Y Y Y MANUAL SCHEDULE ESP-RZ BACK NEXT Français...
-
Page 2: Table Des Matières
Programmateur ESP-RZ Guide d’installation – Manuel d’utilisation Contents Introduction Installation Bienvenue dans l'univers Rain Bird ....1 Modèle intérieur ..........7 Caractéristiques du programmateur ....1 Installation du programmateur ......... 7 Commandes et voyants ........1 Connexion de l’alimentation ........7 Câblage ............ -
Page 3: Introduction
Merci d’avoir choisi le programmateur Rain Bird ESP-RZ. fonctions avancées gestion de l’eau : Depuis plus de 70 ans, Rain Bird occupe une place de l La programmation par zones permet de planifier premier plan dans le secteur de l'irrigation et de l’arrosage, indépendamment différentes zones en fonction des... -
Page 4: Utilisation Normale Auto
Utilisation normale Arrêt (Off) Auto Annule instantanément tous les arrosages AUTO en cours et désactive l’arrosage automatique. L’arrosage a lieu automatiquement Appuyez sur la touche ARRÊT (OFF) pour annuler conformément aux programmes. instantanément tous les arrosages en cours. Appuyez sur la touche AUTO pour reprendre l’utilisation normale lorsque la programmation est terminée et pour surveiller l’arrosage en cours. -
Page 5: Planification D'arrosage Des Zones (Zone Schedule)
– Appuyez sur la touche Configuration des heures d’arrosage pour configurer l’heure (vérifiez que le paramètre AM/PM est Les heures d’arrosage représentent des durées correct) ; appuyez ensuite sur SUIVANT (NEXT) (ex. 20 minutes) configurées pour l’arrosage. pour sélectionner les minutes. REMARQUE : les durées d’arrosage sont comprises entre 1 et 199 minutes. -
Page 6: Planning D'arrosage
REMARQUE : appuyez sur la touche SUIVANT (NEXT) lorsque ARRÊT (OFF) clignote pour passer à l’étape 4. JOUR Planning d’arrosage SELEC- TIONNE Les jours d’arrosage sont les jours, ou les intervalles (ex. Lundi ; Mercredi et Vendredi), d’arrosage autorisé. – Appuyez sur la touche pour sélectionner une des 4 options pour les jours d’arrosage : a. -
Page 7: Jours Cycliques
PUIS Jours cycliques RECOMMENCEZ les opérations 1 à 4 pour – Appuyez sur pour sélectionner ; d’autres zones si vous le souhaitez. appuyez ensuite sur SUIVANT (NEXT). Fonctions supplémentaires Arrosage manuel EVERY (Manual Watering) MANUAL DAYS, STARTING Démarre instantanément l’arrosage de TOUTES D Y Y Y Y les zones ou d’UNE SEULE zone. -
Page 8: Arrosage D'une Zone
Pendant l’arrosage manuel : Ajustement saisonnier – Appuyez sur la touche pour régler la (Seasonal Adjust) SEASONAL ADJUST durée d’arrosage restante pour la zone active le cas échéant. Augmente ou diminue la durée d’arrosage (heures d’arrosage) pour toutes les zones. Appuyez sur la touche SUIVANT (NEXT) pour Appuyez annuler instantanément l’arrosage de la zone touche... -
Page 9: Installation
à la terre. Laissez un espace pour les connexions des gaines sous l’appareil. AUTO SEASONAL DATE/TIME ADJUST MANUAL SCHEDULE ESP-RZ BACK NEXT Montez une autre vis de fixation dans le mur à 1,8 METRES travers le trou situé dans la baie de cablage. AUTO 7,6 CM... -
Page 10: Câblage
Connectez une vanne principale facultative sur REMARQUE : si vous installez un modèle le programmateur ESP-RZ. extérieur, faites passer tous les fils extérieurs Connectez le fil d’alimentation de la vanne dans l’ouverture ou à... -
Page 11: Connectez Le Relais De Démarrage De Pompe
Connectez un détecteur de pluie (facultatif) sur le programmateur ESP-RZ. Connectez un relais (facultatif) de démarrage de la pompe sur le programmateur ESP-RZ. Sur le bloc de jonction, enlevez le cavalier des bornes SENS. Les pompes sont utilisées à certains endroits pour aspirer l’eau d’un puits ou d’une autre source. -
Page 12: Options - Fonctions Spéciales
Installation des piles Il est possible de configurer manuellement le programmateur de façon qu’il RÉAGISSE ou NON Le programmateur ESP-RZ peut mémoriser à un détecteur de pluie. la date et l’heure si les piles de secours sont installées. -
Page 13: Dépannage Détection Des Erreurs
Dépannage Détection des erreurs Le programmateur ESP-RZ est équipé d’une fonction de détection des erreurs qui détecte un court-circuit ou une surcharge électrique sur une ligne de sortie d’une zone. En cas d’erreur, les opérations suivantes ont lieu en l Tout l’arrosage de la zone concernée est annulé et réponse à... -
Page 14: Tableau De Programmation
Tableau de programmation Tapez la durée d’arrosage pour cette zone. Avant de programmer votre programmateur, prévoyez la Saisissez les heures de démarrage de l’arrosage planification de l’arrosage pour chaque zone au moyen (4 au maximum). du Tableau de programmation que vous conserverez pour Cochez une case dans la colonne Jours d’arrosage. - Page 15 Télécopie : (46) 42 20 40 65 Tél : (90) 216 443 75 23 Télécopie : (34) 91 632 46 45 Télécopie : (90) 216 461 74 52 2012 Rain Bird Corporation Marque déposée de Rain Bird Corporation www.rainbird.com www.rainbird.eu Français 27JL12 P/N: 640252-03...
