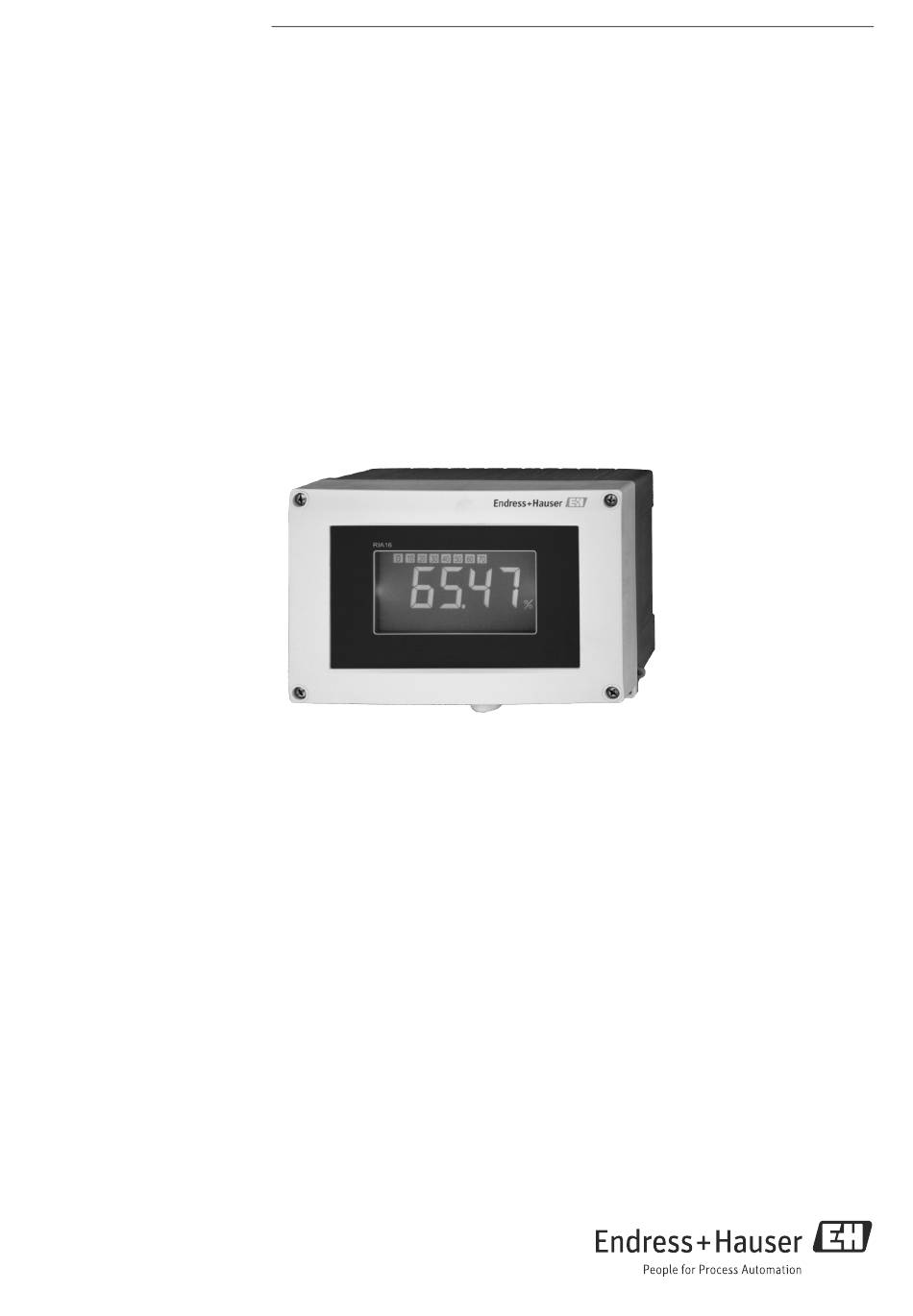

TI00144R/14/FR/02.13
Afficheur de terrain autoalimenté par boucle de courant 4...20 mA
Domaines d'application
• Pétrole & gaz
• Pétrochimie
• Construction d' i nstallations automatisées
• Applications à l' e xtérieur
• Equipements de laboratoire
• Enregistrement et surveillance de process
• Option : boîtier aluminium pour applications Ex
Products
Information technique
RIA16
Indicateur de terrain
Solutions
Principaux avantages
• Indicateur alimenté par boucle
• Affichage LCD 5 digits, hauteur des caractères 26 mm (1,02")
• Bargraph de tendance en pas de 10%
• Affichage de la gamme de mesure de -19999 à 99999
• Commutateur de seuil numérique
• Unités librement programmables
• Commande par 3 touches
• Agréments : ATEX, FM, CSA
• Paramétrage via interface avec logiciel PC FieldCare
• Paramétrage sans énergie auxiliaire avec Setup-Box
Services

Publicité

Table des Matières
loading

Manuels Connexes pour Endress+Hauser RIA16

Sommaire des Matières pour Endress+Hauser RIA16

  • Page 1 Products Solutions Services TI00144R/14/FR/02.13 Information technique RIA16 Indicateur de terrain Afficheur de terrain autoalimenté par boucle de courant 4…20 mA Domaines d'application Principaux avantages • Pétrole & gaz • Indicateur alimenté par boucle • Pétrochimie • Affichage LCD 5 digits, hauteur des caractères 26 mm (1,02") •...

  • Page 2: Principe De Fonctionnement Et Construction Du Système

    RIA16 Principe de fonctionnement et construction du système Principe de mesure Zone explosible Zone sûre Zone 1, 2 Transmetteur Alimentation 4...20 mA a0011164-de Exemple d' u n domaine d' a pplication de l' i ndicateur de terrain L' i ndicateur reçoit un signal de mesure analogique et l' a ffiche. L' a fficheur LCD indique la valeur mesurée actuelle sous forme numérique et sous forme de bargraph avec signalisation des dépassements de seuil.

  • Page 3: Alimentation Électrique

    RIA16 Alimentation électrique Raccordement électrique actif Borne 2 ou 3 collecteur ouvert + - 1a1b passif 1a 1b 1a 1b Alim. de Alim. de transmetteur transmetteur a0011165-de Occupation des bornes de l' i ndicateur de terrain Borne Affectation des bornes Entrée et sortie...

  • Page 4: Précision De Mesure

    RIA16 Précision de mesure Conditions de référence T= 25 °C (77 °F) Ecart de mesure < 0,1% de la gamme d' a ffichage mise à l' é chelle Influence de la Influence sur la précision en cas de modification de la température ambiante de 1 K (1,8 °F) : 0,01% température ambiante...

  • Page 5: Construction Mécanique

    RIA16 Construction mécanique Forme, dimensions Boîtier synthétique pour applications générales ou, en option, boîtier aluminium a0011162 Indications en mm (indications en inches entre parenthèses)  Perçage pour un montage mural direct ou sur plaque de montage en option avec 4 vis 5 mm (0,2")

  • Page 6: Interface Utilisateur

    RIA16 Interface utilisateur Eléments d'affichage a0011163 Affichage LCD de l' i ndicateur de terrain Pos. 1 : Affichage du bargraph par pas de 10% avec indicateurs de dépassement des seuils inférieur (Pos. 1a) et supérieur (Pos. 1b) de la gamme de mesure Pos.

  • Page 7: Certificats Et Agréments

    RIA16 Certificats et agréments Marquage CE L' a ppareil de mesure satisfait aux exigences légales des directives CE. Endress+Hauser confirme que l' a ppareil a passé les tests avec succès en apposant le marquage CE. Agrément Ex Votre agence Endress+Hauser vous renseignera sur les versions Ex actuellement disponibles (ATEX, FM, CSA, etc.).

  • Page 8: Informations À La Commande

    Kit de montage sur colonne pour boîtier en plastique (pour tubes 1-5 pouces) RK01-AH Documentation complémentaire • Programme de vente : Composants système : FA00016K • Manuel de mise en service "Afficheur de process RIA16" : BA00280R • Documentation Ex complémentaire : ATEX II2(1)G EX ib[ia] IIC T6/T5/T4 : XA088R/09/a3 Endress+Hauser...
  • Page 10 www.addresses.endress.com...
