Préparation à l'enregistrement

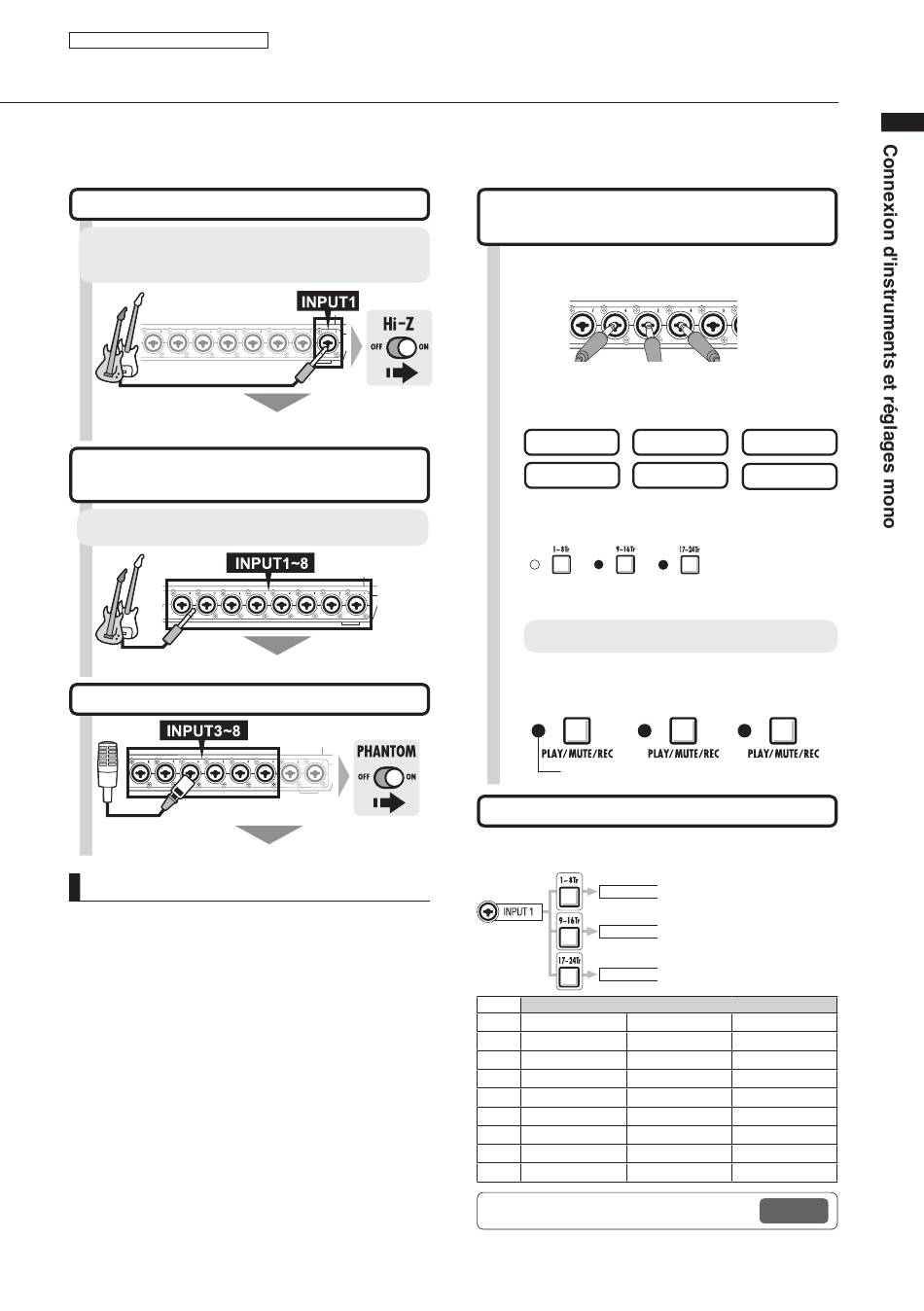

Connexion d'instruments et réglages mono
Faites les réglages pour les instruments tels que les guitares à haute impédance, les
synthétiseurs à sortie de niveau ligne, les microphones intégrés et les microphones utilisant une
alimentation fantôme, ainsi que pour les sources d'entrée stéréo et mono.
Connexion de guitares de type passif
Branchez l'instrument à haute impédance à l'entrée
INPUT 1, et basculez le sélecteur Hi-Z sur ON.
Signal vers entrée INPUT 1
Connexion d'instruments à basse
impédance (branchements mono)
Branchez les instruments à basse impédance à n'im-
porte laquelle des entrées INPUT 1~8.
Signaux vers n'importe quelle entrée INPUT 1~8
Emploi de l'alimentation fantôme
Fournissez l'alimentation fantôme au micro connecté
NOTE
• Réglez le commutateur PHANTOM sur ON pour fournir
une alimentation +48 V aux entrées INPUT 3~8.
• Afin de réduire la consommation des piles par l'em-
ploi de l'alimentation fantôme, cette dernière peut
être coupée pour les entrées INPUT 3, 4, 7 et 8, et
sa tension peut être ramenée à +24 V (Réf. P.104).
• Utilisez le fader situé à la verticale de la prise INPUT.
Le signal de l'entrée INPUT 1 est dirigé vers la piste 1,
9 ou 17.
• Pour employer les pistes 9~16 ou 17~24, pressez
la touche 9~16Tr ou 17~24Tr afin de décaler l'assi-
gnation des faders.
• Selon la sélection de l'effet par insertion, la sortie
peut changer.
• Créez un fichier stéréo à partir de deux faders en
utilisant le couplage stéréo.
Assignez les entrées INPUT 1~8 aux
pistes 1~24
1
Connectez instruments et micros.
Entrées INPUT 1~8
2
Faites les réglages pour les instruments,
micros incorporés, pistes stéréo, etc.
Hi-Z PHANTOM
Stéréo Mono x 2
3
Sélectionnez la banque de pistes.
Pistes Pistes
1~8
9~16
4
Changez le statut des entrées connectées.
Pressez la touche de statut d'une piste une ou
deux fois pour allumer son voyant en rouge.
En rouge, l'enregistrement est possible
Réglez les pistes pour recevoir les entrées
Pressez la touche 1-8Tr, 9-16Tr ou 17~24Tr pour choisir
la banque de pistes enregistrant les entrées.
PISTE 1
PISTE 9
PISTE 17
ENTRÉE
Touche 1~8Tr active Touche 9~16Tr active Touche 17~24Tr active
1 1
2 2
3 3
4 4
5 5
6 6
7 7
8 8
☞
Réf. : Réglage stéréo
MIC
Mono
Associez les faders
aux pistes 1~8,
9~16 ou 17~24
Pistes
17~24
PISTE
9 17
10 18
11 19
12 20
13 21
14 22
15 23
16 24
P.19
