Connexions; Face Latérale Droite - Zoom R24 Mode D'emploi

Connexions

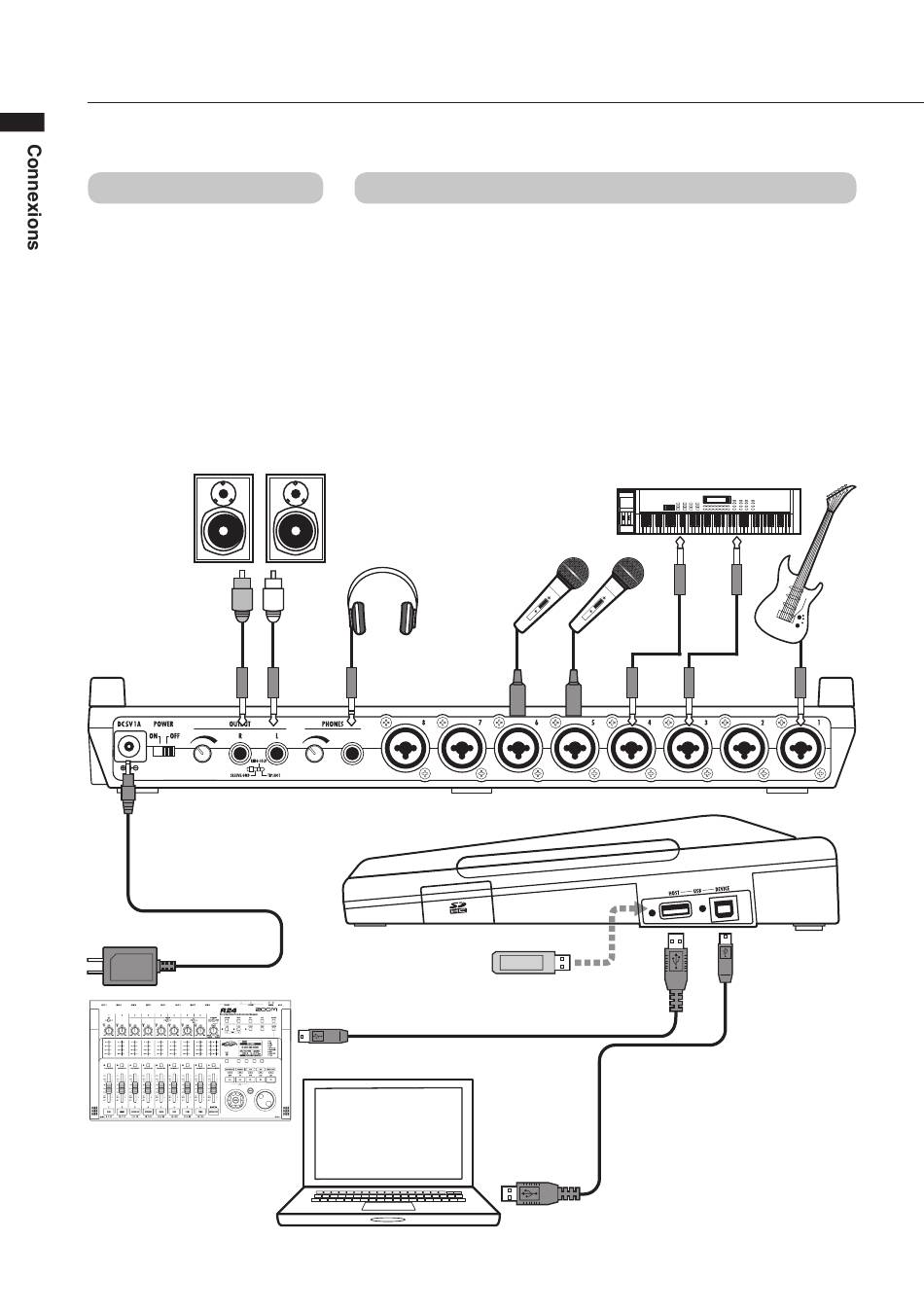

Référez-vous aux instructions de cette page pour brancher d'autres appareils, dont des
instruments, microphones, équipements audio et ordinateurs.
Sorties
Réglez le sélecteur METRONOME pour ne
produire le métronome que par la prise
PHONES (casque) ou également par les
prises OUTPUT (sortie).
❶ Chaîne stéréo, enceintes
amplifiées, etc.
Avant de brancher les enceintes, étei-
gnez le système (ou baissez le volume)
pour éviter les dommages.
Face arrière
❽ Adaptateur secteur
E m p l o y e z t o u j o u r s u n
adaptateur AD-14 ZOOM,
conçu pour cet appareil.
❽
❼
Branchement d'un
autre R24 par USB
E n b r a n c h a n t d e u x R 2 4
ensemble, vous pouvez enre-
gistrer 16 pistes simultanément.
11
Branchez les câbles à fiches XLR ou jack mono (symétriques ou asymétriques) aux
prises INPUT (entrée).
❷ Microphones
Afin de fournir une alimentation fantôme
à un microphone à condensateur, bran-
chez d'abord le microphone en entrée
INPUT 5 ou 6 puis basculez le commuta-
teur PHANTOM sur ON. Une alimentation
fantôme peut également être fournie
aux entrées INPUT 3,4,7 et 8 (voir P.104).
❸ Appareils à sorties stéréo
Si vous utilisez par exemple un synthé-
tiseur ou un lecteur de CD à sorties
stéréo, veillez à brancher sa prise de
sortie gauche à une prise d'entrée INPUT
de numéro impair et sa prise de sortie
droite à une prise d'entrée INPUT de
numéro pair.
❶
❼
Entrées
❹ Guitare/basse
Lorsque vous branchez directement
une guitare ou basse électrique passive,
utilisez l'entrée INPUT 1 qui peut gérer la
haute impédance et basculez le sélec-
teur Hi-Z sur ON.
❺ Microphones intégrés
Utilisez ces microphones pour enregistrer
indirectement une batterie ou un groupe.
Réglez le commutateur MIC sur ON pour
faire entrer les sons par les entrées INPUT 7
et 8.
❷
D
Mémoire USB
❻ Branchement d'un ordinateur
par USB
En branchant un ordinateur, vous pouvez
échanger directement des fichiers audio
et projets avec le R24. Vous pouvez
❻
aussi utiliser le R24 comme interface
audio et surface de contrôle pour un
logiciel DAW.
❹
❸
G
Face latérale
droite
