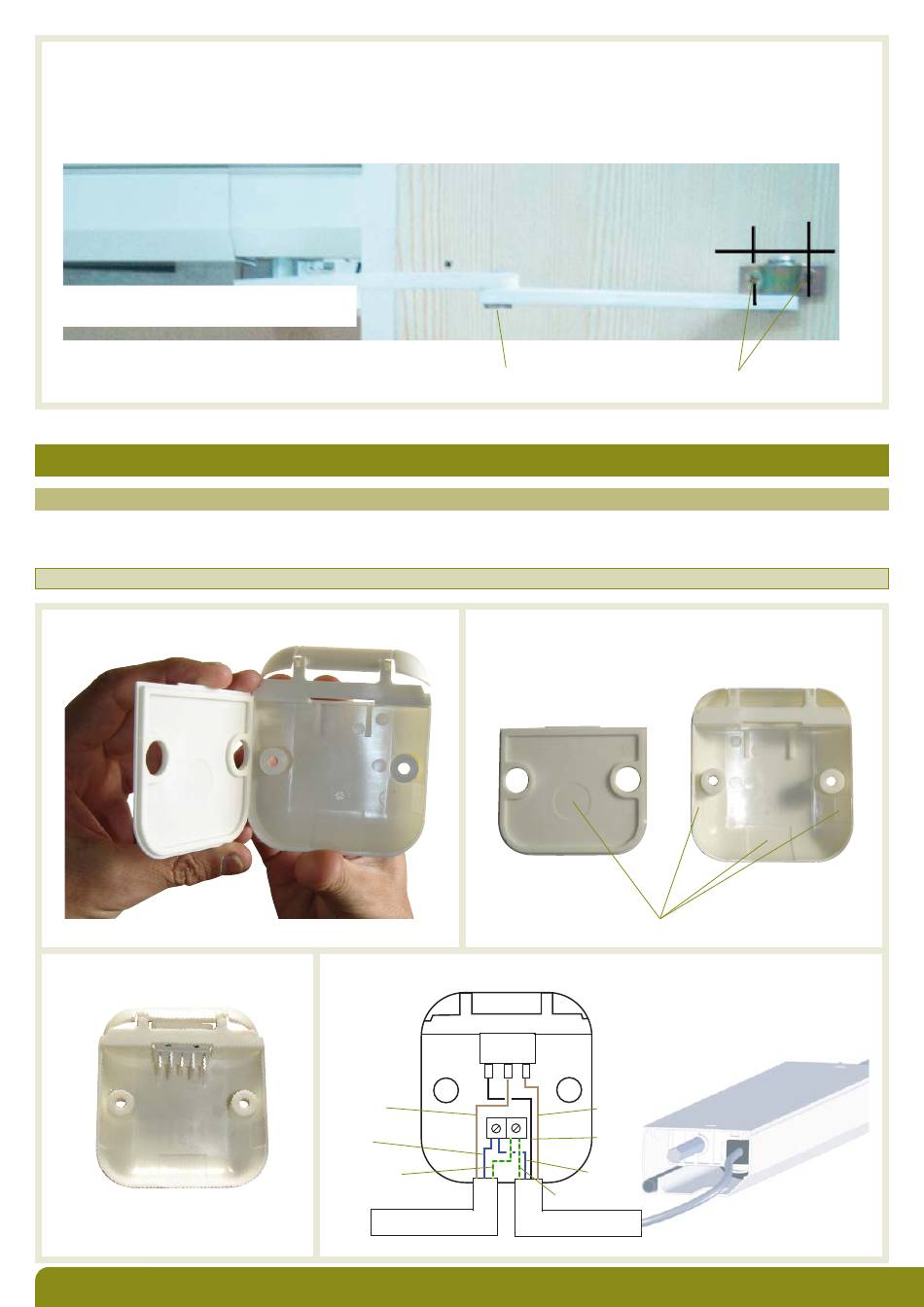

2. Ouvrir le volet contre le mur.
Positionner la patte de fixation le plus loin possible sans que le bras ne touche le bord du volet et repérer avec un crayon la
position de la patte de fixation.
Vérifier l'horizontalité du bras avec un niveau.
Bloquer la vis d'articulation du bras et visser la patte de fixation au volet à l'aide des vis 5 x 35 fournies.
Répéter la même opération sur le second volet.
10. Alimentation
10.1 Alimentation du DIAG40MBF (filaire)
Le kit DIAG40MBF (filaire) est commandé à partir d'un bouton-poussoir (fourni) fonctionnant en logique homme mort (tant que le
bouton-poussoir reste enfoncé, le moteur tourne dans la direction sélectionnée).
ATTENTION : couper l'alimentation 230 V avant toutes interventions sur l'installation.
1. Ouvrir le bouton-poussoir de commande.
3. Clipser l'interrupteur dans le socle.
Vis à bloquer
2. Percer le socle ou la face avant du bouton-poussoir
afin de laisser passer le câble de commande et le câble
d'alimentation 230 V.
4. Effectuer le câblage suivant :
Marron/
phase
Bleu/
neutre
Vert-jaune/
terre
Alimentation 230 V
18
Passage de câble possible
Marron
Noir
Bleu ou
Gris
Vert-jaune
Vis 5x35
Moteur
