4. Alimentation

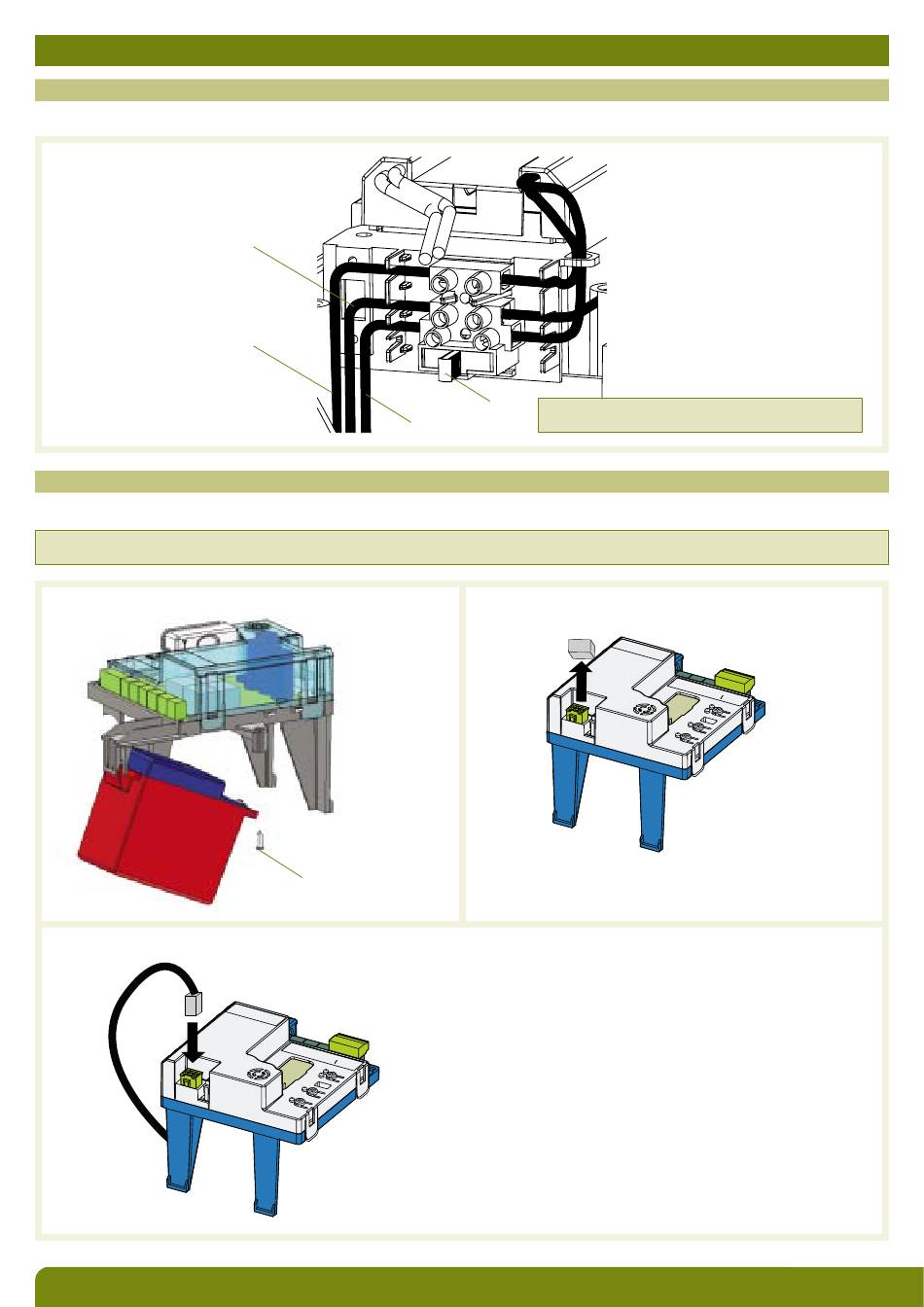

4.1 Alimentation 230 V
Réaliser le câblage suivant en utilisant un câble de 3 G 1,5 mm
4.2 Installation de la batterie de secours
Le kit Orion est livré en série avec une batterie de secours qui permet d'alimenter l'automatisme en cas de coupure secteur.
ATTENTION : Lorsque l'automatisme fonctionne sur batterie, les photocellules sont désalimentées. Elles sont remises sous tension dès
l'envoi d'une commande d'ouverture.
1. Positionner la batterie dans sons logement, visser la vis.
3. Brancher le câble de la batterie sur le connecteur de la carte électronique.
Terre
Neutre
Vis
, 2 + terre. Mettre sous tension.
2
Fusible
ATTENTION : en cas de besoin, remplacer le fusible
Phase
par un modèle T 2 A 250 V.
2. Casser le couvercle du connecteur à l'aide d'un tournevis
plat.
19
