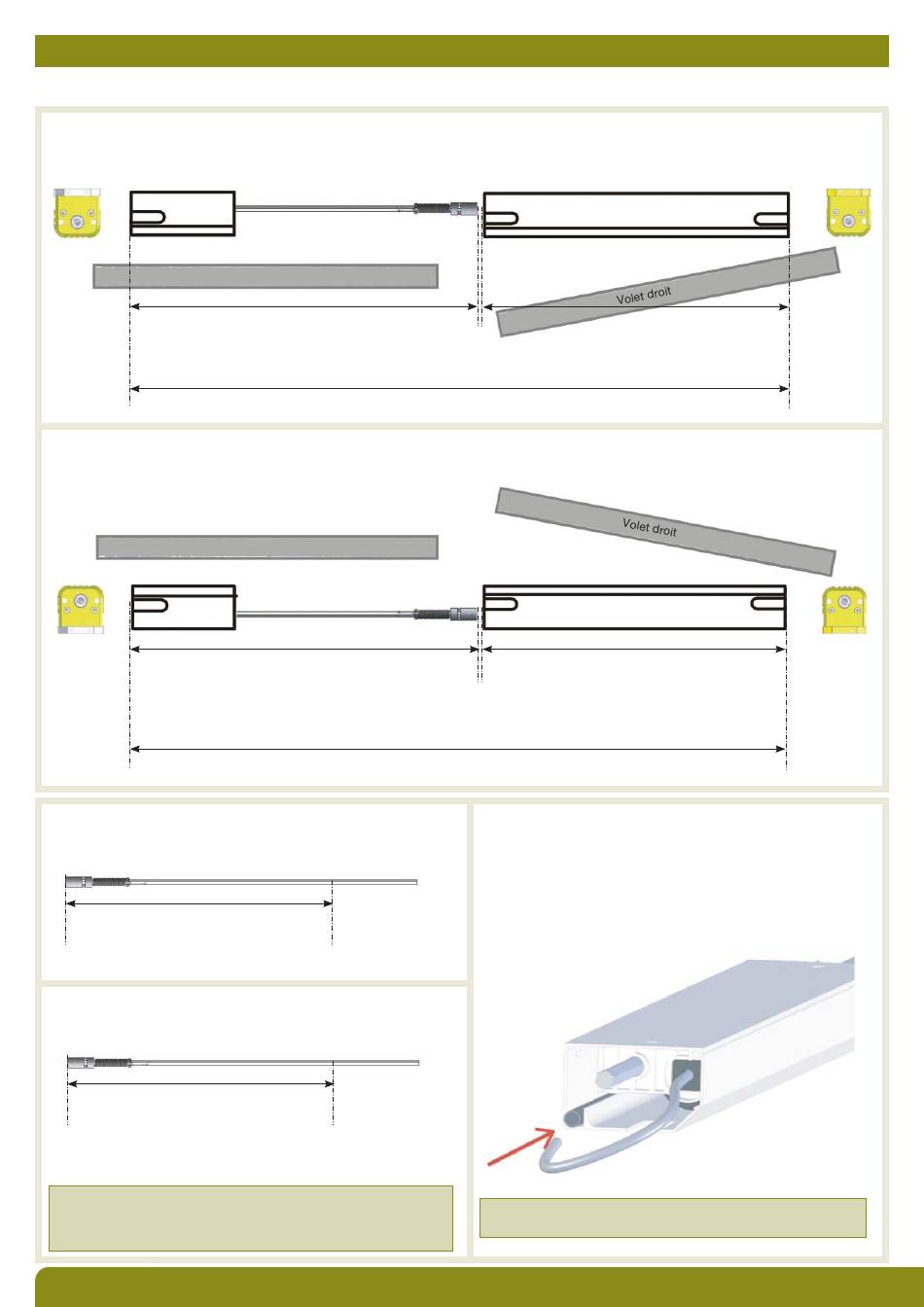

4. Installation des configurations 1, 2, 3 et 4
Disposition des éléments :
Sur le linteau de la fenêtre (vue de dessous)
Renvoi rapide
(gris)
Bâti
de renvoi
A = longueur de l'axe de transmission
A = L-672 mm (DIAG40MBF (filaire)
A = L-760 mm (DIAG41MBF (radio)
Sur le rebord de la fenêtre (vue de dessus)
Bâti
de renvoi
Renvoi
rapide
A = longueur de l'axe de transmission
(gris)
A = L-672 mm (DIAG40MBF (filaire)
A = L-760 mm (DIAG41MBF (radio)
DIAG40MBF (filaire): pour 872 < L < 1400
Couper et ébavurer l'axe de transmission à la cote A.
A = Longueur linteau – 672 mm
A = Longueur rebord – 672 mm
DIAG41MBF (radio): pour 960 < L < 1400
Couper et ébavurer l'axe de transmission à la cote A.
A = Longueur linteau – 760 mm
A = Longueur rebord – 760 mm
Pour la cote L inférieures à 872mm (filaire) ou 960mm (radio)
respecter les informations suivantes :
DIAG40MBF (filaire) et
pour 780 < L < 872
pour 860 < L < 960
DIAG41MBF (radio ) :
COUPER L'AXE A=210
Axe de transmission
Volet gauche
Volet gauche
Axe de transmission
L = longueur du linteau
DIAG40MBF (filaire)
DIAG41MBF (radio)
Intérieur
Extérieur
L = longueur du linteau
Extérieur
Intérieur
2. Uniquement pour les configurations 2 et 3, passer le
câble électrique dans le tube en PVC.
ATTENTION : le câble doit être tendu et ne pas être en contact
avec une partie mobile de la motorisation.
7
Bâti moteur =B
Bâti moteur =B
Bâti moteur =B
Bâti moteur =B
Renvoi lent
(jaune)
Renvoi lent
(jaune)
