Page Programmation La page se présente de la manière suivante:
60 | © 2018 ABB | 1SDH001330R0004 - ECN000086018 - Rev. B
Suite de la page précédente
Le tableau suivant fournit la description des zones qui composent la page:
Pos. Description
A Annule l'opération, et ouvre le menu de départ.
B Nom de la page.
C Nom du paramètre à configurer.
D Valeur sélectionnée pour le paramètre.
E Barre: représentation graphique de l'intervalle des valeurs sélectionnables.
F Curseur: représentation graphique de la valeur sélectionnée.
• Touche MIN: sélection de la valeur minimale.
G
• Touche MAX: sélection de la valeur maximale.
H Touches - et +: permettent d'augmenter et diminuer la valeur sélectionnée.
I Touche Confirmer: confirmer la valeur sélectionnée.
Protection S(V)
Protection S2(V)
Confirmer

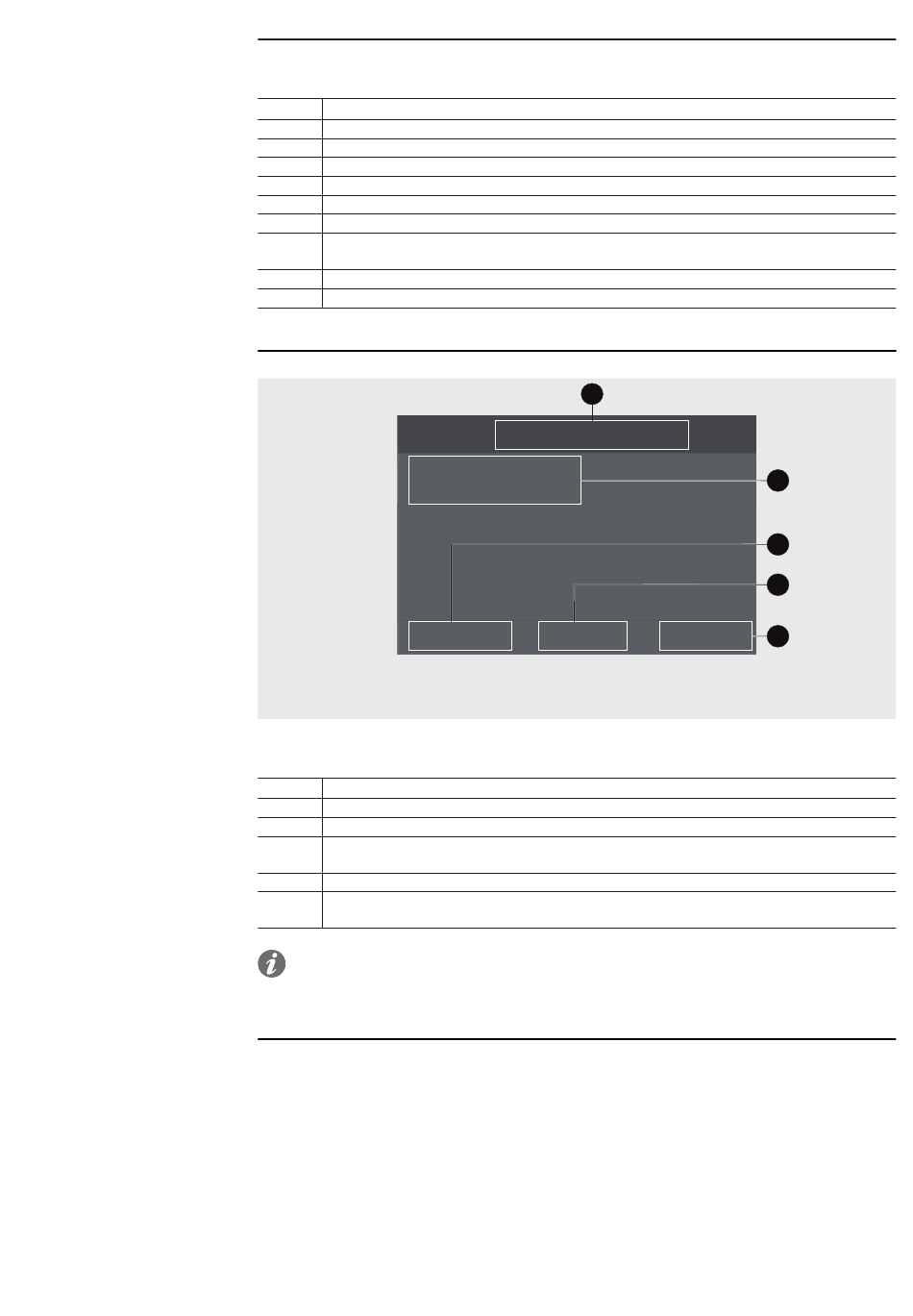

Figure 21
Le tableau suivant fournit la description des zones qui composent la page:
Pos. Description
A Nom de la page.
B Liste de ce qui a été modifié.
Touche Confirmer: confirme les modifications (programme le déclencheur), et ouvre la page
C
Menu.
Touche Annuler: annule les modifications, et ouvre la page Menu.
D
Touche Modifier: maintient les modifications et ouvre le menu avec les symboles de pointage,
E
pour la correction des modifications ou l'exécution d'autres modifications.
REMARQUE: en cas de confirmation des modifications:
• Ouverture de la page Menu.
• Le message "Paramètres mis à jour" s'affiche pendant 3 secondes.
A
Programmation
Annuler Modifier
Déclencheur de protection Ekip Touch | 8 - Configuration des paramètres
ABB | SACE Emax 2
B
C
D
E
