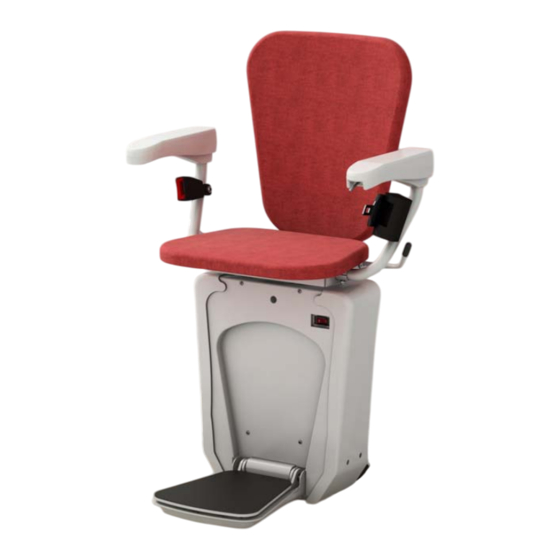

Lehner Lifttechnik ALPHA Manuel D'installation

Masquer les pouces Voir aussi pour ALPHA:
Table des Matières

Publicité

Liens rapides

Télécharger ce manuel
Manuel d'installation
ALPHA
Ascenseur d'escaliers

Publicité

Table des Matières
loading

Manuels Connexes pour Lehner Lifttechnik ALPHA

Sommaire des Matières pour Lehner Lifttechnik ALPHA

  • Page 1 Manuel d’installation ALPHA Ascenseur d’escaliers...

  • Page 2: Table Des Matières

    Stairlift ALPHA Manuel d’Installation Edition Aug 2015 Sommaire REGARDEZ LES POINTS SUIVANTS AVANT L’INSTALLATION! ........2 INSTALLATION DES RAILS ....................3 INSTALLATION DU CHARIOT SUR LE RAIL ..............5 EXPLICATION DU MECANISME DE TRACTION DU CHARIOT ........7 REGULATEUR DE VITESSE DANS LES COURBES ............7 INSTALLATION DU POINT DE CHARGE/POINT D’ARRET ..........

  • Page 3: Regardez Les Points Suivants Avant L'installation

    Stairlift ALPHA Manuel d’Installation Edition Aug 2015 Regardez les points suivants avant l’installation! L’équipe d’installation a besoin d’avoir une connaissance générale de:  dans le domaine électrique ; contrôle des circuits et lecture d’un plan  la fixation des rails et des poteaux à la structure de l’escalier Les points suivants sont nécessaires pour l’installation:...

  • Page 4: Installation Des Rails

    Stairlift ALPHA Manuel d’Installation Edition Aug 2015 Installation des rails Poteau Connection entre 2 parties du rail Hauteur du poteau mesurée à partir du centre du rail s périe r Etape 1: Commencez la fixation du rail par le bas. Ne commencez pas par le haut.
  • Page 5 Stairlift ALPHA Manuel d’Installation Edition Aug 2015 Etape 4: Fixez les parties du rail avec la goupille fendue et insérez les autres poteaux. Etape 5: Continuez le processus donné jusqu’à ce que toutes les parties du rail soient assemblées sur l’escalier. Assurez-vous que toutes les dimensions du plan sont respectées et que tous les poteaux sont verticaux.

  • Page 6: Installation Du Chariot Sur Le Rail

    Stairlift ALPHA Manuel d’Installation Edition Aug 2015 Installation du chariot sur le rail Etape 1: Amenez la boite avec le chariot en haut de l’escalier. Ouvrez la boite par le haut, sortez le chariot et posez-le sur le sol à l’endroit comme indiqué ci-dessous.
  • Page 7 Stairlift ALPHA Manuel d’Installation Edition Aug 2015 Etape 3: Décollez les revêtements plastiques avant et latéraux du chariot. Ensuite emboitez la chaise dans la fixation et attachez-la avec le vis et la bague. Vis et bague Etape 4: Utilisez les attache-câbles pour fixer le câble de la connexion entre la chaise et le chariot.

  • Page 8: Explication Du Mecanisme De Traction Du Chariot

    Stairlift ALPHA Manuel d’Installation Edition Aug 2015 Explication du mécanisme de traction du chariot Interrupteurs de sécurité Régulateur de vitesse Interrupteurs de sécurité Interrupteur du limiteur de vitesse Limiteur de vitesse Goupilles – comme ci-dessous La goupille inferieure active l’interrupteur d’arrêt d’urgence. Cela arrête le monte-escalier en cas de défaillance de l’interrupteur d’arrêt normal.

  • Page 9: Regulateur De Vitesse Dans Les Courbes

    Stairlift ALPHA Manuel d’Installation Edition Aug 2015 Régulateur de vitesse dans les courbes Retirez le revêtement métallique du chariot supérieur et enlevez le cube de mousse situé dans le régulateur de vitesse. Ce cube sert à protéger le mécanisme de traction durant l’installation.

  • Page 10: Installation Du Point De Charge/Point D'arret

    Stairlift ALPHA Manuel d’Installation Edition Aug 2015 Installation du point de charge/point d’arrêt En fin du point de charge se trouve la goupille d’arrêt normal du monte-escalier. Ajustez le point de charge afin que le siège s’arrête dans le point désiré. Ensuite fixez le point de charge en perçant 2 trous (de 4,2mm pour les vis de dimension M5) dans le tube inferieur.

  • Page 11: Controle

    Stairlift ALPHA Manuel d’Installation Edition Aug 2015 Contrôle:  Contrôlez le fonctionnement correct de tous les contacts des surfaces sensibles comme indiqué ci-dessous:  Contrôlez le fonctionnement correct du siège pivotant et du repose-bras (le fonctionnement est interrompu lorsque le siège est pivoté ou les 2 appuie-bras sont relevés).

  • Page 12: Explication Des Fonctions Des Led's

    Stairlift ALPHA Manuel d’Installation Edition Aug 2015 Explication des fonctions des LED’s Ci-dessous sont expliqués les LED’s et les connexions du contrôle électrique. Chape Abattant Abattant Abatt. Interrupt. Abatt. Interrupt. Ces contacts concernent les surfaces côté gauche gauche d’arrêt droit du d’arrêt...

  • Page 13: Regulateur D'exces De Vitesse

    Stairlift ALPHA Manuel d’Installation Edition Aug 2015 Régulateur d’excès de vitesse Explication: Le régulateur d’excès de vitesse est prévu pour s’activer à 0,3m/s. Le point d’activation est réglé grâce à la longueur du vis d’activation. Les vis, boulons et ressorts qui maintiennent le régulateur sont réglés par l’usine et scellés...

  • Page 14: Defaillance De Demarrage

    Stairlift ALPHA Manuel d’Installation Edition Aug 2015 Défaillance de démarrage Au dessus de l’interrupteur principal se trouve 3 LEDs. Celles de gauche et de droite indiquent un problème au niveau des senseurs directionnels (collision) de l’unité de conduite et du chariot. Celle du milieu indique le circuit de sécurité. Si les trois LEDs sont éteintes le circuit de sécurité...

  • Page 15: Vérifications Complémentaires

    Stairlift ALPHA Manuel d’Installation Edition Aug 2015 Vérifications complémentaires: Lorsque le siège ne répond pas à la station d’appel ou à la commande du repose- bras  Vérifier que les 3 LEDs sont allumées. Si ce n’est pas le cas, le circuit de sécurité...

  • Page 16: Annexes

    Stairlift ALPHA Manuel d’Installation Edition Aug 2015 Le monte-escalier fait un son (toutes les 2,5 secondes – faible voltage de la batterie) est localisé dans ou hors de la station de charge  Vérifier si la LED 1 est allumée/on. Sinon cela indique un faible voltage de la batterie.
