Lehner Lifttechnik ALPHA Manuel D'utilisation

Masquer les pouces Voir aussi pour ALPHA:
Table des Matières

Publicité

Liens rapides

Télécharger ce manuel
Manuel d'utilisation
ALPHA
Ascenseur d'escaliers

Publicité

Table des Matières
loading

Manuels Connexes pour Lehner Lifttechnik ALPHA

Sommaire des Matières pour Lehner Lifttechnik ALPHA

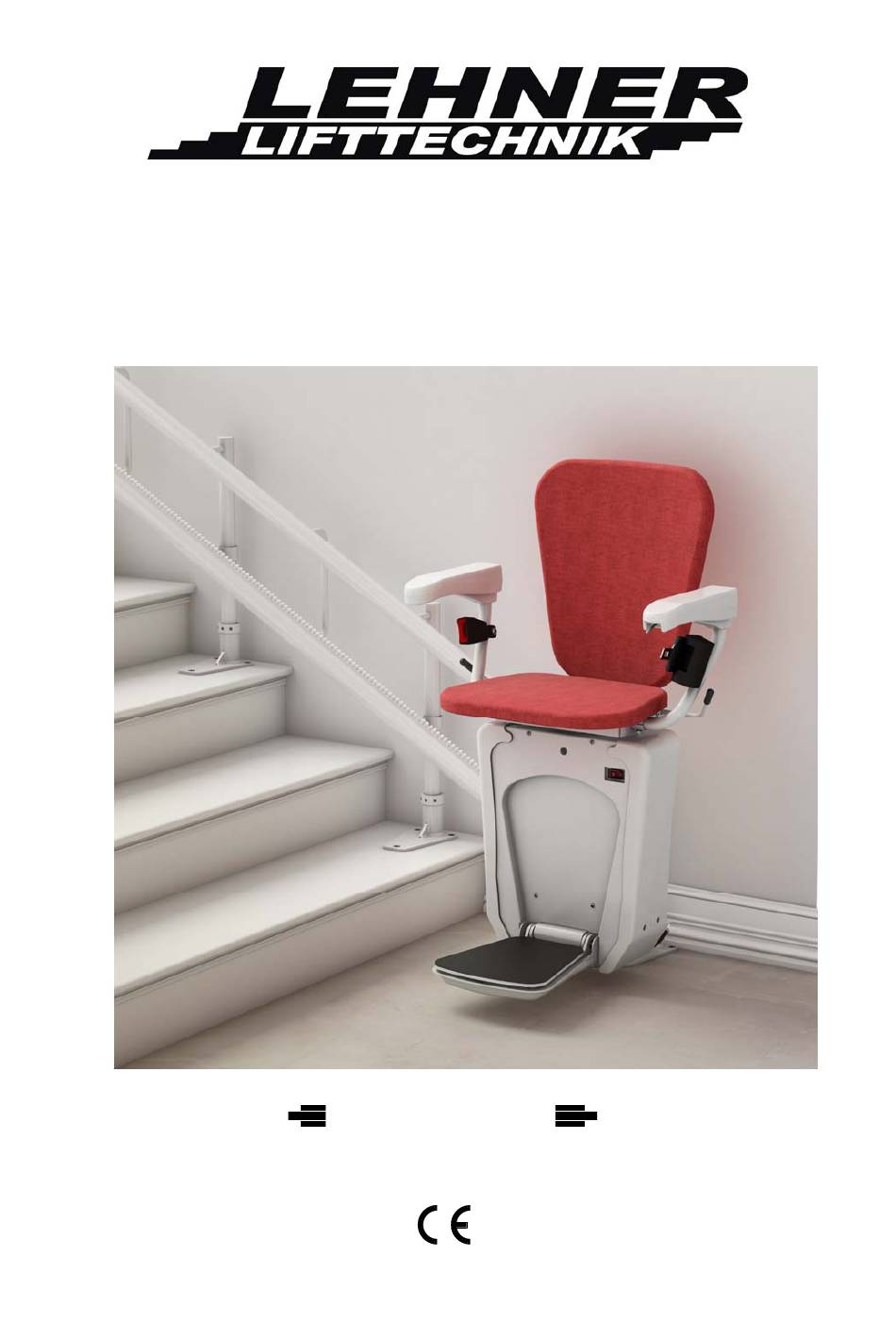

  • Page 1 Manuel d’utilisation ALPHA Ascenseur d’escaliers...

  • Page 2: Table Des Matières

    Manuel d’utilisation Alpha Septembre 2014 Table des matières: Introduction ............................3   Schéma d’installation: ........................4   Paramètres techniques: ........................5   Appercu du fonctionnement du lift ....................6   Descriptif des commandes ....................... 7   Utilisation du lift ..........................8  ...

  • Page 3: Introduction

    Nos ascenseurs d'escaliers sont des moyens de transports fiables, connus depuis plus de 30 ans et se distinguent par une adaptation individuelle aux spécificités structurelles. L’ascenseur d'escaliers Alpha représente une nouvelle génération d’élévateurs à plate- forme, équipés d’un système d’entraînement qui a fait ses preuves.

  • Page 4: Schéma D'installation

    Manuel d’utilisation Alpha Septembre 2014 Ce lift d’escaliers répond aux critères de sécurité suivants:  Frein de sécurité en cas de sur-vitesse  Contacts de sécurité sur le côté et le dessous du lift  Contact de sécurité dans l’accoudoir ...

  • Page 5: Paramètres Techniques

    Manuel d’utilisation Alpha Septembre 2014 Paramètres techniques: Utilisation Privée ou publique Charge utile 160 kg Dimension du siège 460 x 326 mm 0,11 m/s dans les lignes droites Vitesse 0,06 m/s dans les courbes Inclinaison du rail 0° à 52°...

  • Page 6: Appercu Du Fonctionnement Du Lift

    Manuel d’utilisation Alpha Septembre 2014 Appercu du fonctionnement du lift Couvercle avant Joystick sur accoudoir Repose-pieds Leviers pour pivotement du siège Assise relevable Couvercle latéral Dossier Contact anti-pincements Accoudoir gauche Protection du sysrème d’entrainement Accoudoir droit Ceinture de sécurité Interrupteur principal Roue de secours Contacteur à...

  • Page 7: Descriptif Des Commandes

    Manuel d’utilisation Alpha Septembre 2014 Descriptif des commandes Le déplacement du lift se fait à l’aide du joystick sur l’accoudoir ou de la commande monter / descendre sur la station de rappel. Monter Descendre Joystick Fermer le Ouvrir le repose-pieds...

  • Page 8: Utilisation Du Lift

    Manuel d’utilisation Alpha Septembre 2014 Utilisation du lift Contacteur à clé Contacteur principal 1) Enclencher le contacteur principal au dessus du repose-pied et le contacteur à clé qui se trouve sous l’accoudoir. 2) Ouvrir le repose-pied, abaisser le placet du siège et les accoudoirs.

  • Page 9: Appeler Et Envoyer Le Lift

    Manuel d’utilisation Alpha Septembre 2014 Appeler et envoyer le lift Couvercle des piles 1) S’assurer que personne n’utilise le lift ou se trouve dans l’escalier. 2) Enclencher le contacteur à clé de la station de rappel en position "On". 3) Faire se déplacer le lift vers l’amont ou l’aval à l’aide des contacteurs à flèche "monter"...

  • Page 10: Siège Pivotant

    Manuel d’utilisation Alpha Septembre 2014 Siège pivotant Afin de simplifier l’accès sur le siège du lift, celui-ci peut être pivoté dans différentes positions aux arrêts supérieurs. 1) Appuyer le levier vers le bas. 2) Tourner le placet (avec les jambes si assis, sinon avec les mains) en direction de la sortie.

  • Page 11: Charge Des Batteries

    Manuel d’utilisation Alpha Septembre 2014 Charge des Batteries Les deux batteries 12V qui se trouvent sous le siège et entraîne le moteur se recharche automatiquement à chaque arrêt. Le lift est équipé des signaux audios suivants:  Un bip court sonne après 5 secondes et se répète chaque seconde lorsque les batteries ne sont pas en charge.

  • Page 12: Roue De Secours

    Manuel d’utilisation Alpha Septembre 2014 Roue de secours Dans le cas où le lift s’arrête dans l’escalier et refuse de redémarrer, on peut utiliser la roue de secours pour déplacer le lift jusqu’au prochain arrêt ou palier. La roue de secours vient enfichée à côté de l’interrupteur principal. Cet orifice se trouve à...

  • Page 13: Entretien

    Manuel d’utilisation Alpha Septembre 2014 Entretien Un entretien régulier du lift est particulièrement important. L’intervalle minimum pour l’entretien de la chaise est le suivant:  1 entretien 4 à 6 mois après le montage du lift  Ensuite 1 à 2 entretiens par année (selon l’utilisation) Prière de contrôler réguliérement (1 x par semaine) les fonctions suivantes de votre lift:...

  • Page 14: Livret D'entretien

    Manuel d’utilisation Alpha Septembre 2014 Livret d’entretien Date Heures Problème Commentaires Monteur Email: info@baco-ag.ch page 14 sur 14...
