3
Ventilation directe des cloisons murales
3. La tuyauterie d'évent doit se terminer dans un accouplement
tourné vers le haut comme illustré à la figure 3-1. Le haut
de l'accouplement ou le capuchon de pluie doit être au
moins à 36 po (914 mm) au-dessus de l'admission d'air. Le
tuyau d'entrée d'air et le tuyau de ventilation doivent être
placés à n'importe quelle position sur le toit, mais doivent
toujours être à moins de 2 pieds (0,60 m) et la terminaison
de ventilation à au moins 36 po (914 mm) au-dessus de la
prise d'air.
4. Gardez les dimensions requises pour la tuyauterie de
terminaison finie, comme illustré à la Fig. 3-1.
5. N'allongez pas le tuyau de ventilation exposé à l'extérieur du
bâtiment plus qu'indiqué dans ce document. Le condensat
pourrait geler et obstruer le tuyau de ventilation.
Terminaisons ventilation/air multiples
1. En terminant les chaudières Power-fin multiples, terminez
chaque connexion ventilation/air comme décrit dans ce
manuel (Fig. 3-3).
⚠AVERTISSEMENT
tous les tuyaux d'air à la même hauteur, pour empêcher la
recirculation des produits de combustion et éviter le risque de
graves blessures, de mort ou de dégâts matériels importants
2. Placez les passages de toit pour obtenir un espace minimum
de 12 pouces (305 mm) entre le bord de l'entrée d'air et le
tuyau de ventilation adjacent d'une autre chaudière, pour
les installations aux États-Unis (voir Fig. 3-3). Pour les
installations canadiennes, laissez les espaces requis par le
Code d'installation CSA B149.1.
3. L'entrée d'air d'une chaudière Power-fin fait partie d'une
connexion de ventilation directe. Elle n'est pas classée
comme prise d'air pulsé en raison de l'espace depuis les
ventilations adjacentes à la chaudière.

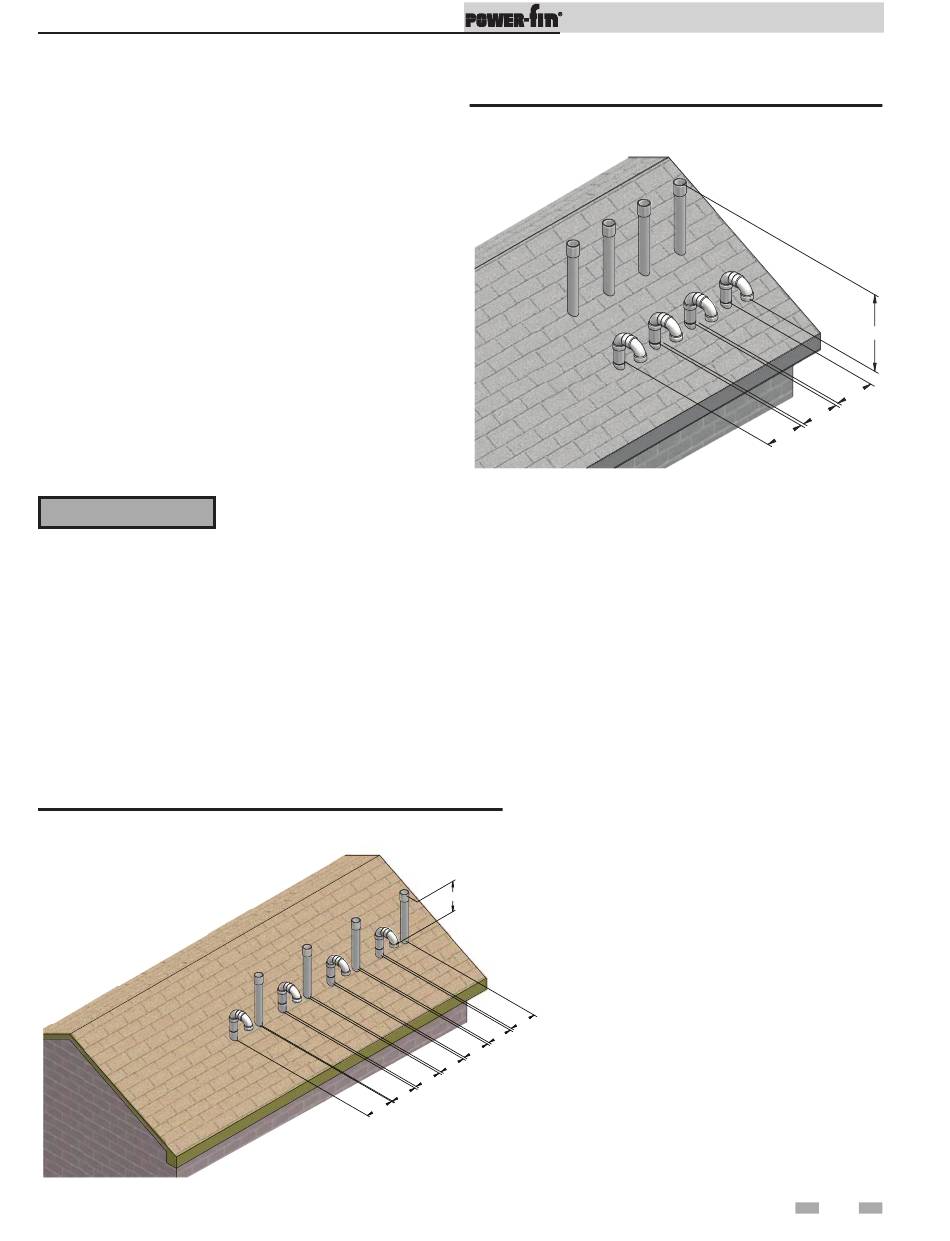

Figure 3-3 Terminaisons verticales avec chaudières multiples
DIR# 2000539525
Terminer tous les tuyaux de
ventilation à la même hauteur et
12"
(305 MM)
12"
(305 MM)
Manuel d'installation et de fonctionnement
Figure 3-4 Terminaisons verticales alternatives avec des
chaudières multiples
DIR# 2000539526
36" (914 MM)
12"
(305 MM)
12"
(305 MM)
12"
(305 MM)
12"
(305 MM)
12"
(305 MM)
(suite)
36" (914 MM)
12"
(305 MM)
12"
(305 MM)
12"
(305 MM)
21
