Ismatec ISM 940 Mode D'emploi
  1. Manuels
  2. Marques
  3. Ismatec Manuels
  4. Équipement de laboratoire
  5. ISM940
  6. Mode d'emploi

Ismatec ISM 940 Mode D'emploi

Masquer les pouces Voir aussi pour ISM 940:

Publicité

Liens rapides

Télécharger ce manuel
A Unit of IDEX Corporation
IP/ISMATEC SA/25.04.2002/CB/GP
Betriebsanleitung
25.04.2002/
Hochpräzise
Schlauchpumpe
mit Planetenantrieb
IP

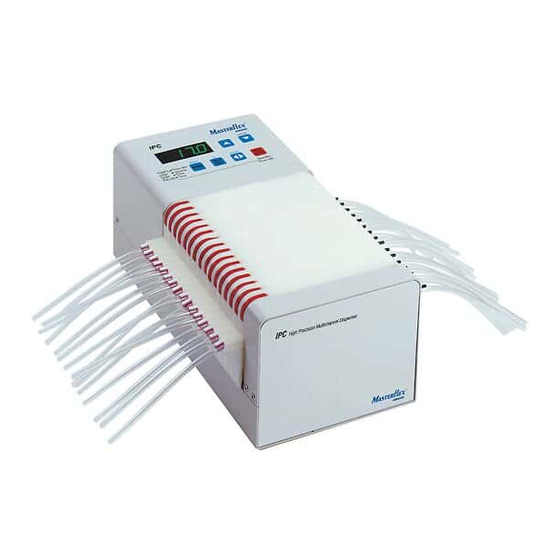

4 Kanäle
ISM 940
8 Kanäle
ISM 941
12 Kanäle
ISM 942
16 Kanäle
ISM 943
24 Kanäle
ISM 944
IP-N
4 Kanäle
ISM 945
8 Kanäle
ISM 946
12 Kanäle
ISM 947
16 Kanäle
ISM 948
24 Kanäle
ISM 949
Deutsch
Operating Manual
Mode d'emploi
CB/GP
High precision
Tubing Pump
with planetary drive
IP
4 Channels
ISM 940
8 Channels
ISM 941
12 Channels
ISM 942
16 Channels
ISM 943
24 Channels
ISM 944
IP-N
4 Channels
ISM 945
8 Channels
ISM 946
12 Channels
ISM 947
16 Channels
ISM 948
24 Channels
ISM 949
English
Pompe péristaltique
de haute précision, avec
entraînement planétaire
IP
4 Canaux
ISM 940
8 Canaux
ISM 941
12 Canaux
ISM 942
16 Canaux
ISM 943
24 Canaux
ISM 944
IP-N
4 Canaux
ISM 945
8 Canaux
ISM 946
12 Canaux
ISM 947
16 Canaux
ISM 948
24 Canaux
ISM 949
Français
