Réglage des sorties de relais
Lorsqu'un seul module de relais est installé, les relais sont appelés
« relais 1 » et « relais 2 ».
Si deux modules relais sont installés, les relais du module connectés
à la fente MODULE 1 sont appelés « relais 1 » et « relais 2 » et les relais
connectés à la fente MODULE 2 sont appelés « relais 3 » et « relais 4 ».

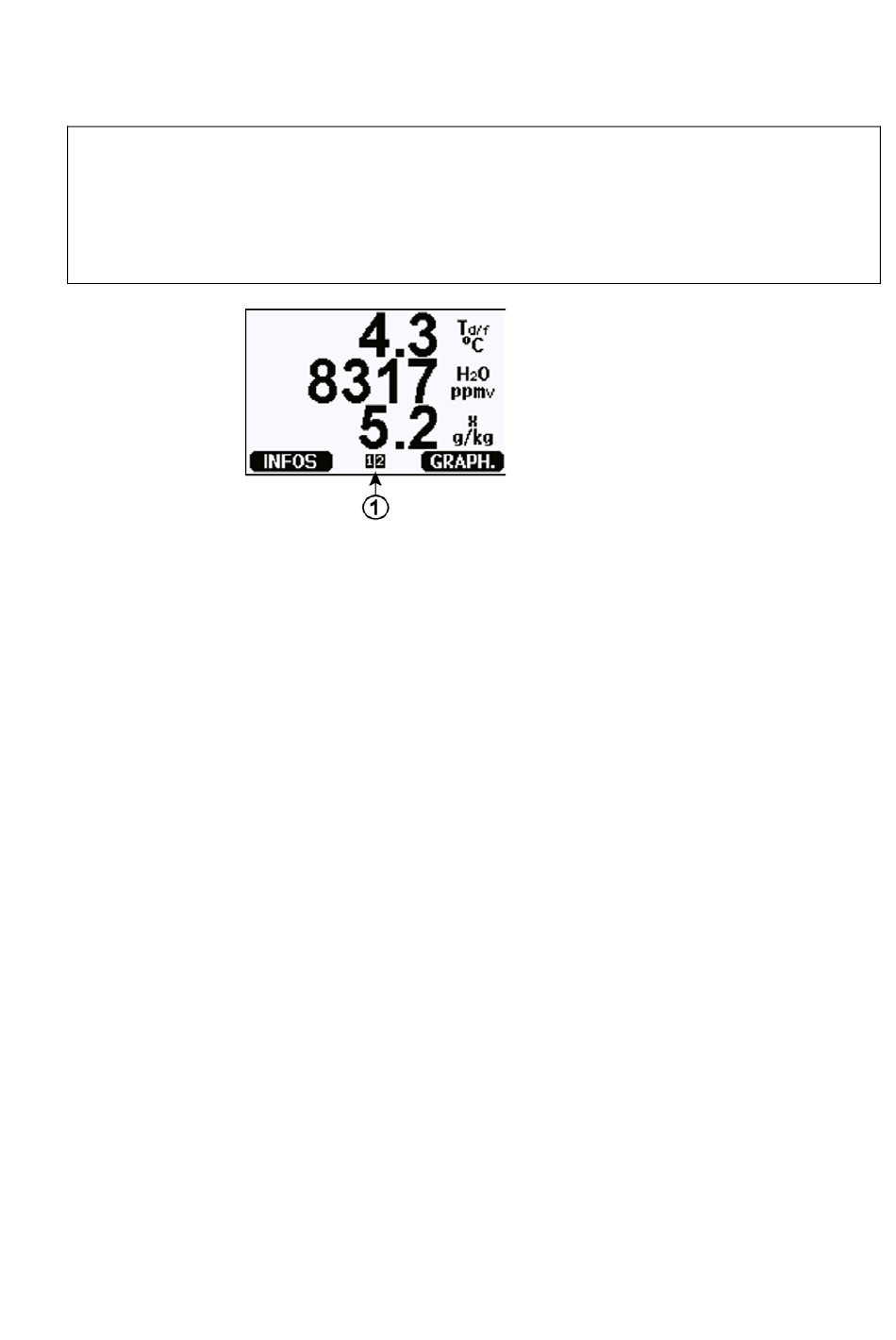

Figure 72 Disponibilité des relais
Le numéro se rapporte à la Figure 72 ci-dessus :
1 = Énumère les relais activés. L'état d'activation est affiché en noir.
Les relais désactivés ne sont pas affichés.
Utilisez l'affichage/le clavier pour régler les sorties relais.
1. Appuyez sur l'une des touches fléchées pour ouvrir le Menu principal.
Sélectionnez Interfaces, confirmez en appuyant sur la touche fléchée ►.
2.
3. Sélectionnez Sorties de relais, confirmez en appuyant sur la touche
fléchée ►.
4. Sélectionnez Relais 1/2/3/4, confirmez en appuyant sur la touche
fléchée ►.
5. Sélectionnez la Valeur, confirmez en appuyant sur Modif.. Définissez
la valeur à l'aide des touches fléchées. Confirmez votre choix en
appuyant sur Choisir. (Appuyez sur Fault Status (Par défaut) lorsque
le relais suit l'erreur du transmetteur.) Appuyez sur Modif. pour définir
la valeur.
6. Sélectionnez Valeur sup./Valeur inf. Appuyez sur REGLER pour
confirmer votre choix. Si vous y êtes invité, sélectionnez EDIT. pour
définir le point de réglage à l'aide des touches fléchées. Sélectionnez
RETIRER si vous voulez supprimer le point de réglage.
7. Sélectionnez Hystérésis et appuyez sur REGLER. Réglez l'hystérésis
en appuyant sur les touches fléchées. Appuyez sur OK.
8. Sélectionnez Etablir relais et appuyez sur ACTIVER/DESACT
pour activer/désactiver le relais.
