- Page 1 Guide d'installation du système modulaire Sun Blade 6048 ™ Sun Microsystems, Inc. www.sun.com Réf. 820-3905-10 Décembre 2007, Révision A Merci d'envoyer vos commentaires concernant ce document à l'adresse suivante : http://www.sun.com/hwdocs/feedback...
- Page 2 États-Unis et dans d'autres pays et sous licence exclusive de X/Open Company, Ltd. Sun, Sun Microsystems, le logo Sun, Java, Solaris, Sun Blade 6048 Chassis, Sun Blade et Sun sont des marques de fabrique ou des marques déposées de Sun Microsystems, Inc. aux États-Unis et dans d'autres pays.
-
Page 3: Table Des Matières
Table des matières Préparation de l'installation du système modulaire Sun Blade 6048 1 Présentation du système 1 Présentation de l'installation 4 Vérification du contenu de l'emballage 5 Prévention des risques de décharge électrostatique 7 Installation des modules et des options dans le châssis 9 ▼... - Page 4 Première mise sous tension de l'étagère du système 22 Procédures suivantes 23 Configuration du réseau de gestion du système modulaire Sun Blade 6048 25 Définition d'Integrated Lights Out Manager 26 À propos du compte d'administration ILOM préconfiguré 27 Établissement d'une première connexion avec l'ILOM du CMM 27 Attribution d'adresses IP pour la première fois 28...
-
Page 5: Organisation De Ce Manuel
Préface Le Guide d'installation du système modulaire Sun Blade 6048 offre des informations détaillées sur la première installation du système modulaire Sun Blade™ 6048 et sa configuration. Le présent guide s'adresse aux installateurs de systèmes familiarisés avec le concept de montage en rack et l'installation de matériel informatique. Il s'adresse également aux administrateurs système pour qui l'installation et la configuration de divers... -
Page 6: Documentation Associée
Documentation associée Pour une description de la documentation consacrée au système modulaire Sun Blade 6048, reportez-vous à la fiche Emplacement de la documentation, fournie avec votre système et disponible sur le site de documentation du produit. Rendez-vous sur le site Web suivant et naviguez jusqu'à la page concernant ce produit. -
Page 7: Conventions Typographiques
Vous pouvez nous faire part de vos commentaires sur le site : http://www.sun.com/hwdocs/feedback Veuillez mentionner le titre et le numéro de référence du document dans vos commentaires : Guide d'installation du système modulaire Sun Blade 6048, numéro de référence 820-3905-10 Préface... - Page 8 Guide d'installation du système modulaire Sun Blade 6048 • Décembre 2007...
-
Page 9: Préparation De L'installation Du Système Modulaire Sun Blade 6048
« Prévention des risques de décharge électrostatique », page 7 ■ Présentation du système Le châssis du système modulaire Sun Blade 6048 comprend quatre étagères, avec la configuration maximum suivante pour chaque étagère : 12 modules serveur (parfois appelés lames ou modules lame) ;... - Page 10 FIGURE 1-1 Vues avant et arrière du châssis du système FIGURE 1-1 présente les composants présents sur chaque étagère d'un châssis Sun FIGURE 1-2 Blade 6048 complet. Guide d'installation du système modulaire Sun Blade 6048 • Décembre 2007...
- Page 11 Composants d'une étagère FIGURE 1-2 Alimentations électriques Module indicateur avant (FIM) Modules serveur (lames) Modules PCI-Express (EM PCI) Module Network Express (NEM) Ventilateurs arrière Chapitre 1 Préparation de l'installation du système modulaire Sun Blade 6048...
-
Page 12: Présentation De L'installation
Présentation de l'installation décrit les tâches à effectuer lors de l'installation du système TABLEAU 1-1 modulaire Sun Blade 6048. Vous devez suivre les étapes 1 et 2 avant d'effectuer les procédures décrites dans ce document. Liste des tâches d'installation TABLEAU 1-1 Étape... -
Page 13: Vérification Du Contenu De L'emballage
Vérification du contenu de l'emballage Toutes les fonctions de base du système modulaire Sun Blade 6048 sont assemblées en usine et livrées préinstallées dans le châssis du système. Les fonctions supplémentaires, notamment les modules serveur, les modules Network Express (NEM) et les modules PCI-Express (EM PCI), peuvent être fournies préinstallées ou livrées séparément pour installation. - Page 14 Le kit pays comprend les cordons d'alimentation du système modulaire Sun Blade 6048. Options supplémentaires • Modules PCI-Express (EM PCI) : le châssis Sun Blade 6048 prend en charge 96 EM PCI installés au maximum (2 EM PCI par module serveur ou 24 par étagère au maximum).
-
Page 15: Prévention Des Risques De Décharge Électrostatique
électrostatique Avant de procéder à l'installation des modules et des options du système modulaire Sun Blade 6048 dans le châssis du système, passez en revue les informations de cette section. Attention – Les modules et les options internes sont des composants électroniques extrêmement sensibles à... - Page 16 Guide d'installation du système modulaire Sun Blade 6048 • Décembre 2007...
-
Page 17: Installation Des Modules Et Des Options Dans Le Châssis
Ce chapitre explique comment procéder à des nouvelles installations de modules et d'options dans un châssis Sun Blade 6048. Les instructions et illustrations de ce chapitre ont trait à l'installation de modules dans l'une des quatre étagères du châssis Sun Blade 6048. -
Page 18: Pour Installer Les Modules Serveur
Pour installer les modules serveur ▼ Chaque étagère Sun Blade 6048 prend en charge jusqu'à 12 modules serveur. Pour retirer un panneau de remplissage d'un emplacement et installer un module serveur dans l'emplacement disponible correspondant, procédez comme suit : 1. À l'avant du châssis du système, localisez l'emplacement dans lequel vous souhaitez installer le module serveur. -
Page 19: Pour Installer Les Nem
▼ Vous pouvez installer 0, 1 ou 2 NEM (modules Network Express) dans chaque étagère Sun Blade 6048. En fonction du type de NEM, le module NEM occupera un ou deux emplacements de NEM. Si le NEM occupe les deux emplacements de NEM, vous ne pourrez installer qu'un module. - Page 20 1b l'installation d'un NEM à un emplacement. 4. Sécurisez le NEM en fermant les leviers d'éjection. 5. Pour installer d'autres NEM à un emplacement, répétez les étapes Étape 1 à Étape Guide d'installation du système modulaire Sun Blade 6048 • Décembre 2007...
-
Page 21: Pour Installer Des Em Pci
Pour installer des EM PCI ▼ Chaque étagère Sun Blade 6048 prend en charge jusqu'à 24 modules PCI-Express (EM PCI). Les emplacements d'EM PCI sont numérotés de 0.0 à 11.1. La FIGURE 2-4 montre comment installer un EM PCI. Installation d'un EM PCI FIGURE 2-4 1. -
Page 22: Procédures Suivantes
à Procédures suivantes Une fois les modules et les options installés dans chaque étagère du châssis Sun Blade 6048, vous êtes prêt à connecter les câbles d'alimentation et pouvez mettre le système sous tension. Reportez-vous au Chapitre Guide d'installation du système modulaire Sun Blade 6048 • Décembre 2007... -
Page 23: Fixation Des Câbles Et Des Périphériques Aux Modules Et Mise Sous Tension Du Châssis Du Système
Remarque – Les instructions et illustrations de ce chapitre ont trait au câblage et à la mise sous tension des quatre étagères du châssis Sun Blade 6048. Les instructions sont identiques pour chaque étagère. Les rubriques abordées dans ce chapitre sont les suivantes : «... -
Page 24: Branchement Des Câbles D'e/S Aux Modules Sun Blade 6048
Remarque – Si vous souhaitez communiquer directement avec un module serveur, vous pouvez connecter une console série au panneau avant du module serveur à l'aide du câble de dongle livré avec votre châssis Sun Blade 6048. Pour plus d'informations, reportez-vous à la documentation de votre système de module serveur. -
Page 25: Pour Brancher Les Câbles Aux Nem

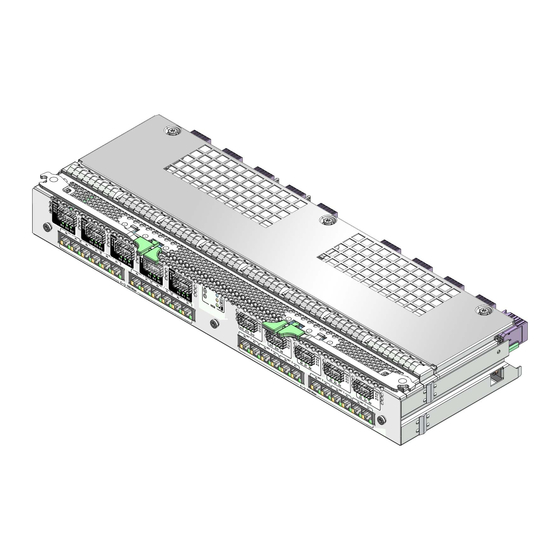

Cette section fournit des instructions relatives au branchement des câbles sur les modules Network Express (NEM). Chaque étagère du châssis Sun Blade 6048 fournit jusqu'à deux emplacements de NEM identifiables par la mention « NEM 0–1 » (0 pour l'emplacement de NEM inférieur, 1 pour l'emplacement de NEM supérieur). -
Page 26: Pour Brancher Les Câbles De Réseau De Données Aux Em Pci
EM PCI (modules PCI-Express). Deux ports de données externes sont fournis pour chaque EM PCI installé. Chaque étagère Sun Blade 6048 est dotée de 24 emplacements d'EM PCI avec 2 emplacements attribués à chaque module serveur. Les emplacements d'EM PCI sont numérotés de 0.0 à... -
Page 27: Pour Brancher Un Câble De Dongle À Un Module Serveur
Correspondance entre module serveur et EM PCI FIGURE 3-3 Remarque – La procédure suivante suppose que vous avez enregistré l'adresse MAC pour chaque port de données EM PCI. Les adresses MAC des ports d'EM PCI sont imprimées sur les cartes de ces derniers. Pour connecter un EM PCI : 1. -
Page 28: Pour Brancher Les Câbles D'alimentation À L'interface D'alimentation Ca
à une unité de distribution d'alimentation (PDU) fournie par un client. Pour plus d'informations sur les exigences en matière d'alimentation système, reportez-vous au Guide de planification du site du système modulaire Sun Blade 6048 (820-3910). Pour brancher les alimentations électriques : 1. - Page 29 Attention – Pour respecter les normes de restriction relatives aux interférences électromagnétiques (EMI), la porte avant de l'armoire doit rester fermée pendant l'utilisation normale du produit. Vous ne pouvez ouvrir la porte temporairement qu'en cas de maintenance du système. 2. Localisez six câbles d'alimentation fournis avec le système. 3.
-
Page 30: Première Mise Sous Tension De L'étagère Du Système
DEL d'alimentation OK et de DEL d'alimentation électrique représentées sur la FIGURE 3-6 DEL d'alimentation du panneau avant FIGURE 3-6 DEL OK DEL AC-2 avant DEL AC-1 d'alimen- tation DEL AC-0 Guide d'installation du système modulaire Sun Blade 6048 • Décembre 2007... - Page 31 DEL d'alimentation du panneau arrière FIGURE 3-7 arrière d'alimentation du CMM d'alimentation Remarque – Pour plus d'informations relatives à la mise sous tension des modules serveur, reportez-vous à la documentation du serveur. Procédures suivantes Une fois les câbles branchés aux modules d'E/S, les périphériques locaux connectés aux modules serveur et le système mis sous tension, vous êtes prêt à...
- Page 32 Guide d'installation du système modulaire Sun Blade 6048 • Décembre 2007...
-
Page 33: Configuration Du Réseau De Gestion Du Système Modulaire Sun Blade 6048
(DHCP). Remarque – Les instructions et illustrations de ce chapitre ont trait à l'installation de modules dans l'un des quatre sous-ensembles du châssis Sun Blade 6048. Les instructions sont identiques pour chaque étagère. Les rubriques abordées dans ce chapitre sont les suivantes : «... -
Page 34: Définition D'integrated Lights Out Manager
à l'aide duquel vous pouvez contrôler et gérer les composants installés dans une étagère Sun Blade 6048. Vous accédez à ILOM via le processeur de service du CMM. Par exemple, dans l'outil ILOM du CMM, vous pouvez configurer des informations sur le réseau, afficher et modifier les configurations matérielles, contrôler les... -
Page 35: À Propos Du Compte D'administration Ilom Préconfiguré
« Attribution d'adresses IP pour la première fois », page 28 ■ « Communication avec l'ILOM du CMM à l'aide des adresses IP du réseau de ■ gestion », page 32 Chapitre 4 Configuration du réseau de gestion du système modulaire Sun Blade 6048... -
Page 36: Attribution D'adresses Ip Pour La Première Fois
Branchement d'un câble Ethernet au port NET MGT du panneau arrière du CMM ■ de l'étagère Sun Blade 6048. Pour plus d'informations, reportez-vous à la section « Pour brancher les câbles de console série et de réseau du CMM », page Création d'un accès à... -
Page 37: Pour Utiliser Dhcp Pour Attribuer Les Adresses
Remarque – Vous pouvez également afficher les adresses IP par le biais des journaux du serveur DHCP. Reportez-vous à la documentation du serveur DHCP pour plus d'informations. Chapitre 4 Configuration du réseau de gestion du système modulaire Sun Blade 6048... - Page 38 3. Pour définir une adresse IP statique dans le CMM via ILOM à l'aide de l'interface de ligne de commande, tapez la commande suivante afin de définir le répertoire de travail : cd /CMM/network Guide d'installation du système modulaire Sun Blade 6048 • Décembre 2007...
- Page 39 IP statique est à définir. set pendingipdiscovery=static Tapez cette commande (true) pour attribuer les set commitpending=true paramètres réseau spécifiés. Exemple : set pendingipaddress=129.144.82.26 set pendingipnetmask=255.255.255.0 set pendingipgateway=129.144.82.254 set commitpending=true Chapitre 4 Configuration du réseau de gestion du système modulaire Sun Blade 6048...
-
Page 40: Communication Avec L'ilom Du Cmm À L'aide Des Adresses Ip Du Réseau De Gestion
(de privilèges) à un compte utilisateur, reportez-vous au guide Sun Integrated Lights Out Manager 2.0 User’s Guide (Guide de l'utilisateur Sun Integrated Lights Out Manager 2.0) (820-1188)) et à la documentation des modules serveur installés. Guide d'installation du système modulaire Sun Blade 6048 • Décembre 2007... -
Page 41: Pour Modifier Le Mot De Passe À L'aide De L'interface De Ligne De Commande
3. Cliquez sur CMM dans le volet de navigation gauche. 4. Dans l'interface Web ILOM, choisissez User Management --> User Accounts. La page User Account Settings s'affiche. Chapitre 4 Configuration du réseau de gestion du système modulaire Sun Blade 6048... - Page 42 Page User Account Settings FIGURE 4-1 5. Dans la page User Account Settings, sélectionnez la case d'option située en regard de root, puis cliquez sur Edit. Un message de sécurité s'affiche. Guide d'installation du système modulaire Sun Blade 6048 • Décembre 2007...
- Page 43 Le nouveau mot de passe est activé pour le compte d'administration root. 8. Si nécessaire, utilisez cette procédure pour modifier le mot de passe de chaque CMM installé. Chapitre 4 Configuration du réseau de gestion du système modulaire Sun Blade 6048...
- Page 44 Procédures suivantes Une fois les informations réseau de chaque étagère Sun Blade 6048 configurées, vous êtes prêt à configurer les modules serveur avec un système d'exploitation. Pour plus d'informations, reportez-vous à la documentation des modules serveur installés dans le système modulaire Sun Blade 6048.
