I n s t r u m e n t
X - R i t e
Installation
Suivez les instructions ci-dessous si vous n'avez pas encore connecté le châssis de balayage à
l'instrument.
IMPORTANT :
La configuration de l'ouverture du châssis de balayage doit correspondre à celle de l'instrument.
Une fois l'instrument fixé sur le châssis de balayage, veillez à toujours placer le système sur une
surface plane pour qu'il ne roule pas. Si vous le placez sur une table inclinée (15° maximum),
placez-le toujours sur le support de maintien.

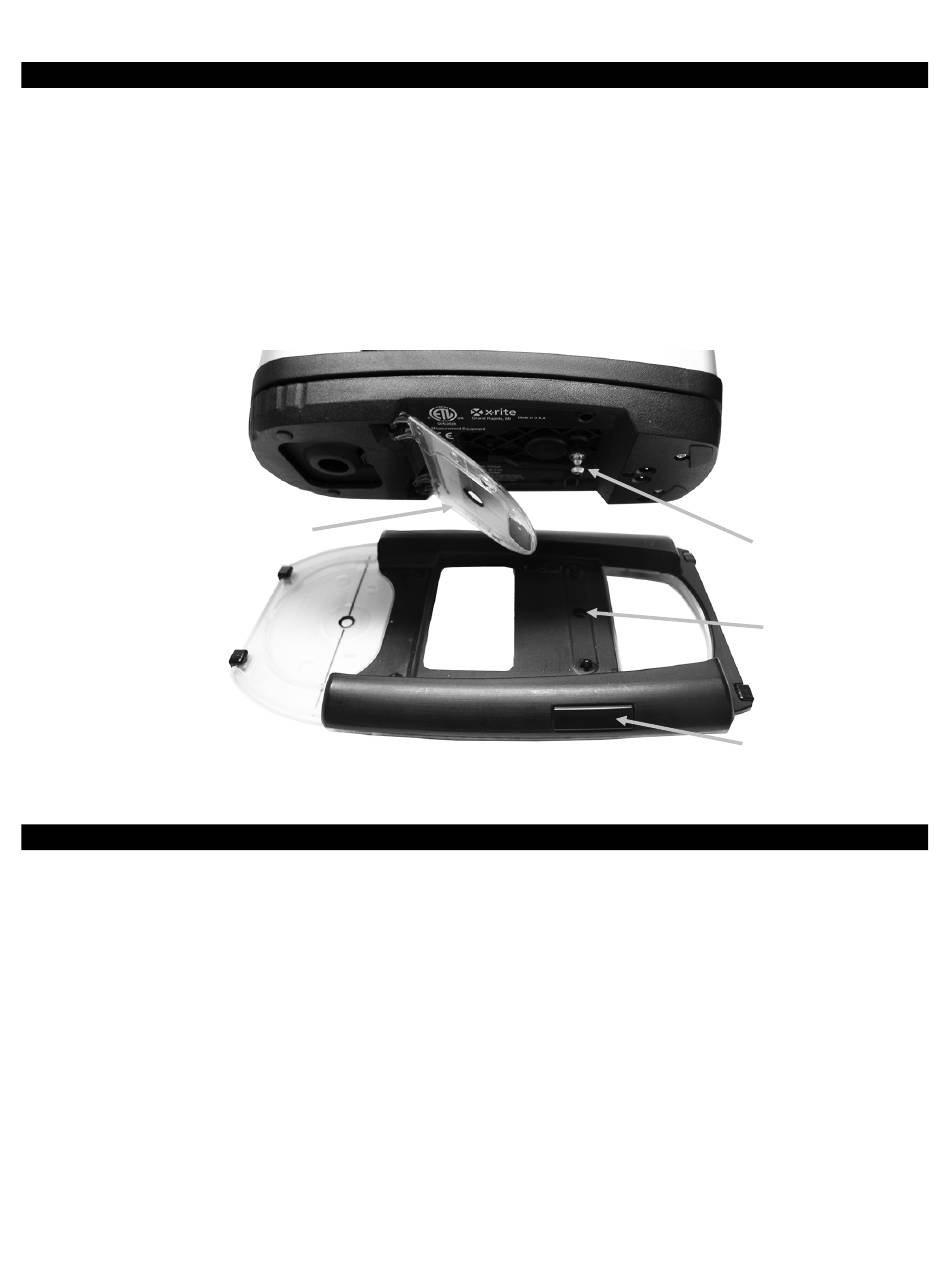

1. Faites pivoter la fenêtre de visée de 180° sous la semelle de l'instrument.
2. Alignez la tige de verrouillage située dans la semelle de l'instrument avec l'ouverture du
châssis de balayage, puis appuyez sur l'instrument pour l'emboîter sur le châssis.
Fenêtre de visée
Retrait du châssis de balayage
Appuyez sur le bouton de déverrouillage situé sur le côté du châssis, puis soulevez l'instrument.
Utilisation
Les instructions suivantes décrivent la procédure à suivre pour mesurer une barre de contrôle et
une couleur d'accompagnement à l'aide de l'instrument eXact équipé du châssis de balayage.
Meilleures pratiques
•
Avant de mesurer une barre de contrôle, inspectez les patchs à la recherche
d'imperfections ou de tâches. Celles-ci peuvent générer des mesures incorrectes.
•
Lorsque vous utilisez votre instrument pour mesurer une carte-copie, assurez-vous d'en
placer un morceau supplémentaire près du premier et du dernier patch pour que
l'instrument soit de niveau pendant tout le balayage.
•
Assurez-vous que l'ouverture du châssis de balayage fixé à l'instrument correspond bien à
l'ouverture de l'instrument.
•
Le châssis de balayage intègre un compteur de vitesse à roue pour vous aider à contrôler
la vitesse de balayage. Pour obtenir de meilleurs résultats lorsque vous mesurez des
barres de contrôle, maintenez une vitesse de balayage constante (affichage d'un cercle
110
e X a c t ™
Tige de verrouillage
Ouverture pour tige de
verrouillage
Bouton de déverrouillage du
châssis
