ÉTAPE 8 Installer le support de porte (suite)

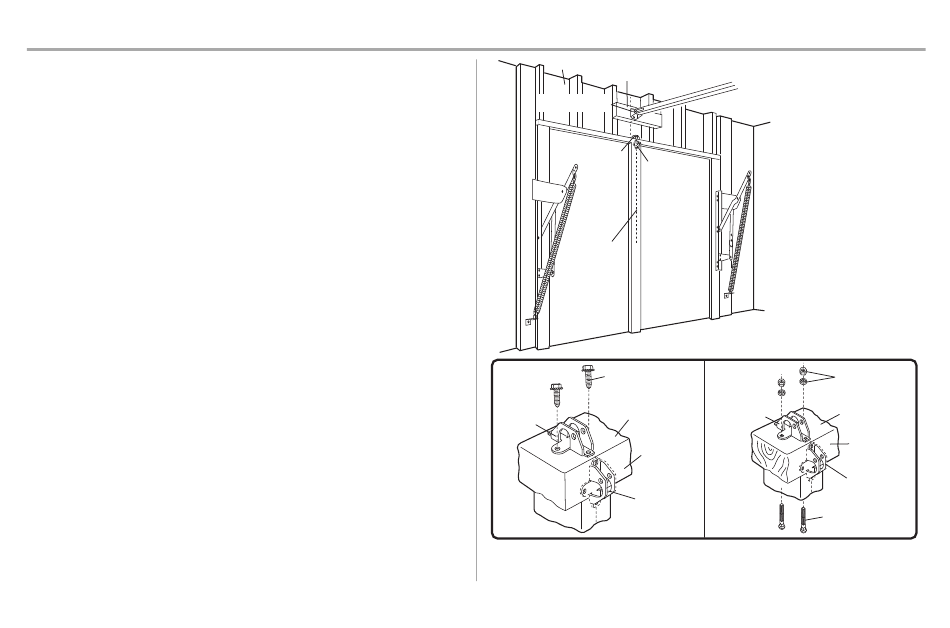

OPTION B - PORTES MONOBLOC
1. Centrez le support de porte sur le dessus de la porte, en ligne avec le support de linteau
tel qu'illustré.
2. Marquez soit les trous de gauche et de droite, soit les trous du haut et du bas.
Portes en métal :
Percez des avant-trous de 3/16 po et fixez le support avec les vis autotaraudeuses

fournies.
Portes en bois :
Percez des trous de 5/16 po et utilisez des boulons ordinaires, des rondelles d'arrêt et

des écrous de 5/16 po - 18 x 2 po (non fournis) ou des tirefonds 5/16 po x 1 -1/2 po (non
fournis) selon vos besoins d'installation.
REMARQUE : Le support de porte peut être installé sur le bord supérieur de la porte si nécessaire pour votre
installation. (Reportez-vous au dessin de placement optionnel en pointillés.)
Mur du linteau
Support 2x4
Support de linteau
Support de porte
Placement
optionnel
du support
de porte
Ligne médiane
verticale de
la porte
de garage
Porte en métal
Vis autotaraudeuse
Haut de la porte
Porte
(à l'intérieur du
Support
garage)
Bord supérieur
de la porte
Emplacement
facultatif
19
(Plafond fini)
Pour une porte sans bâti
apparent ou pour l'installation
optionnelle, utilisez des tirefonds
5/16 po x 1-1/2 po (non fournis)
pour fixer le support de porte.
Porte en bois
Matériel (non
fourni)
Haut de la porte
Support
(à l'intérieur du
de porte
garage)
Bord supérieur
de la porte
Emplacement
facultatif
Matériel (non
fourni)
