Smart Garage Opener
Please read this manual and the enclosed safety materials
l
carefully!
Fasten the manual near the garage door after installation.
l
The door WILL NOT CLOSE unless the Protector System® is
l
connected and properly aligned.
Periodic checks of the garage door opener are required to
l
ensure safe operation.
User's Guide
with specialty instructions

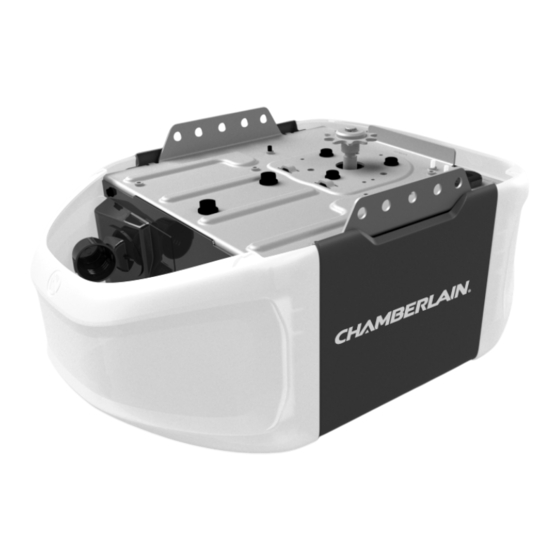

Chain Drive Garage Door
Openers C253 C253C C273
C450 C450C C870
FOR RESIDENTIAL USE ONLY
PRE-PROGRAMMED REMOTE
CONTROL INCLUDED
Register your garage door opener to receive
updates and offers from Chamberlain
1. Take a photo of the camera icon including the
points (
2. Send it in by texting the photo to 71403 (US)
or visit chamberlain.registria.com (Global)
The model number label is located on the back panel of your
l
garage door opener.
This garage door opener is compatible with myQ
l
Security+2.0® accessories.
DO NOT install on a one-piece door if using devices or features
l
providing unattended close. Unattended devices and features are
to be used ONLY with sectional doors.
Go to www.chamberlain.com/chain-install to see installation videos.
).
and
®
Contents
Model C273
www.chamberlain.com
2
3
4
10
10
13
14
14
14
15
16
17
17
18
19
19
20
21
23
26
26
26
27
28
29
30
