Assemblage

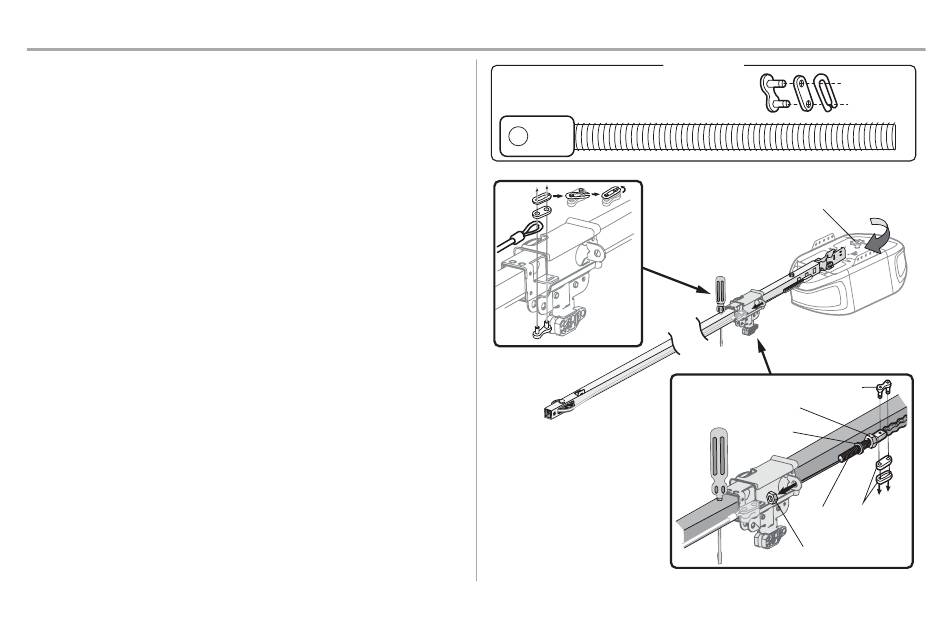

ÉTAPE 4 Installer la chaîne
1. Tirez le câble pour entourer la poulie de tension, en allant vers le chariot.
2. Raccordez le câble à la fente de retenue sur le chariot, comme illustré. (Figure1)
a. Poussez les goupilles de la barre du maillon de raccord à travers le maillon
du câble et la fente du chariot.
b. Poussez le capuchon du maillon de raccord sur les goupilles, et au-delà
des encoches de goupille.
c. Faites glisser l'extrémité fermée du ressort à clipser sur l'une des broches.
Poussez l'extrémité ouverte du ressort à clipser sur l'autre goupille.
3. Avec le chariot contre le tournevis, faites passer le reste du câble/de la chaîne le long du
rail vers le bloc moteur, autour du pignon, puis jusqu'à l'assemblage du chariot. Les dents
du pignon doivent engager la chaîne. (Figure 2)
4. Vérifiez que la chaîne n'est pas tordue, puis connectez-la à l'arbre fileté à l'aide du maillon
de raccord restant.
5. Vissez l'écrou interne et la rondelle d'arrêt sur l'arbre fileté du chariot.
6. Insérez la tige filetée du chariot dans le trou du chariot. Vérifiez que la chaîne n'est pas
tordue. (Figure 3)
7. Vissez l'écrou externe sans serrer sur l'arbre fileté du chariot.
8. Retirez le tournevis.
Arbre fileté
c.
b.
a.
Figure 1
10
MATÉRIEL
Pignon
Figure 3
Lien maître
Écrou interne
Rondelle d'arrêt
Arbre fileté
Écrou externe
Lien
maître
Figure 2
Lien
maître
