Les réglages de l'interrupteur de fin de course se font en desserrant les deux vis de fixation et
en déplaçant légèrement l'interrupteur (de petits mouvements feront une grande différence) :
1. Faire pivoter l'interrupteur légèrement vers l'arrière du lanceur pour faire en sorte que
le bras s'arrête en étant plus éloigné de la structure principale.
2. Faire pivoter l'interrupteur légèrement vers l'avant du lanceur pour faire en sorte que
le bras s'arrête plus près du bord de la structure principale.
3. Resserrer les vis de montage après avoir réglé l'interrupteur.
4. Régler l'interrupteur de façon à ce qu'une cible tombe dans le bras de lancement pen-
dant que le bras est armé. Lorsque l'interrupteur de déclenchement « on/off/safe » est
réglé à « on », l'extrémité du bras doit s'arrêter entre 2,5 po et 4,5 po du bord de la plaque
supérieure du lanceur. L'ouverture dans la plaque coulissante doit s'aligner avec l'ouverture
de la plaque supérieure et permettre à une cible de tomber.
AVERTISSEMENT : LE RÉGLAGE DE L'ARRÊT DU BRAS À UN POINT TROP ÉLOIGNÉ
DE LA STRUCTURE DU LANCEUR PEUT ENTRAÎNER UN DÉCLENCHEMENT DIFFÉRÉ
OU UN CHARGEMENT INCORRECT ET DES BRISURES DE CIBLES, CE QUI POURRAIT
ENTRAÎNER DES BLESSURES CORPORELLES OU LA MORT.
AVERTISSEMENT : LE RÉGLAGE DE L'ARRÊT DU BRAS À UN POINT TROP RAPPROCHÉ
DE LA STRUCTURE DU LANCEUR PEUT ENTRAÎNER DES LANCEMENTS CONTINUS
OU SOUDAINS DU BRAS POUVANT ENTRAÎNER DES BLESSURES CORPORELLES OU
LA MORT.

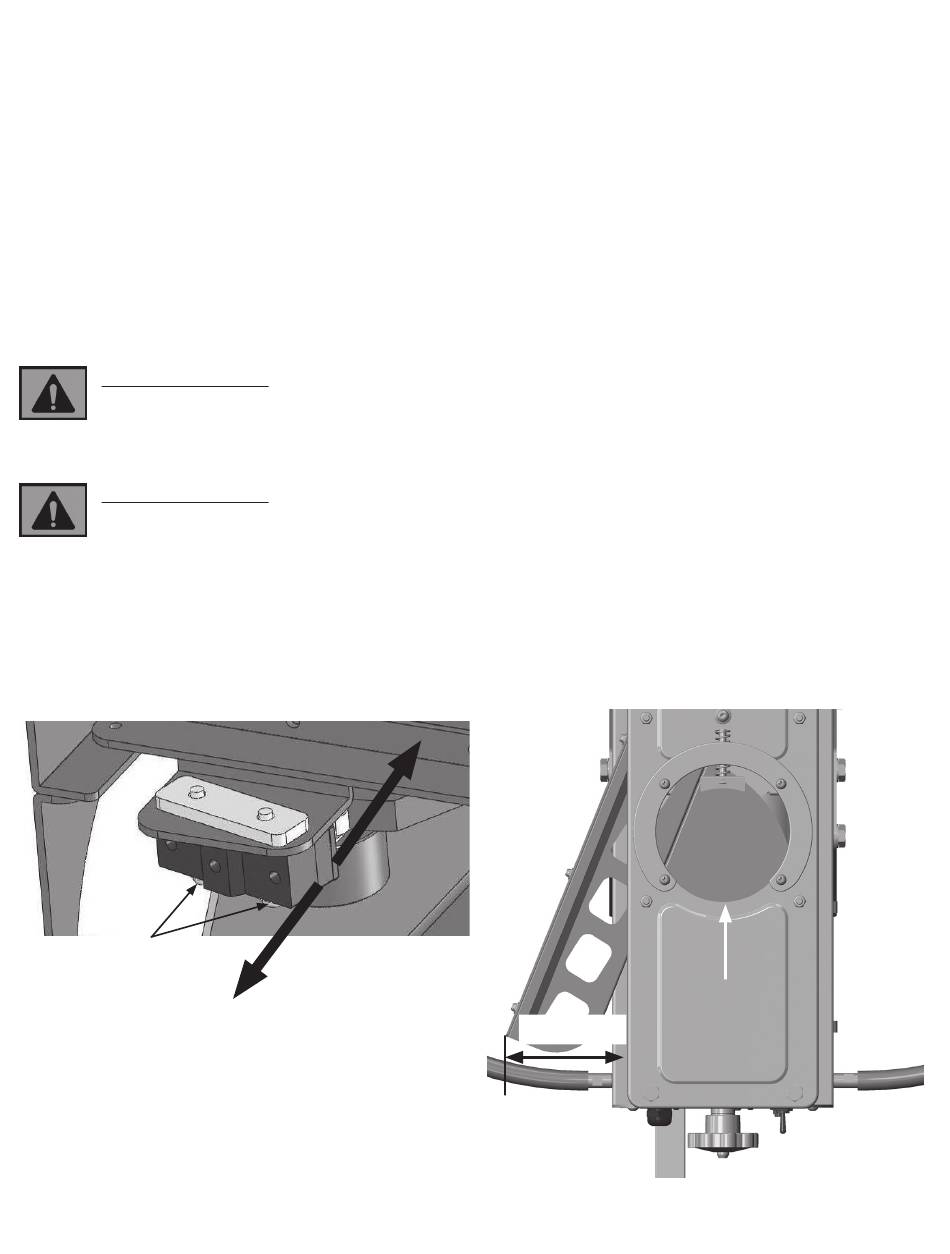

Faire pivoter l'interrupteur dans ce
sens pour arrêter le bras plus loin
du bord de la plaque supérieure
Desserrer ces
2 vis
Faire pivoter l'interrupteur dans ce
sens pour arrêter le bras plus près
du bord de la plaque supérieure
2,5" – 4,5"
44
La plaque coulis-
sante s'aligne
avec la plaque
supérieure
