Rockwell Automation Allen-Bradley Kinetix 5700 Notice D'installation

Notice d'installation
Traduction du document original
Kits de liaison pour bus c.c. Kinetix 5700
Références 2198-BARCON-55DC200, 2198-BARCON-85DC200, 2198-BARCON-100DC200,
2198-BARCON-165DC200, 2198-BARCON-220DC200, 2198-BARCON-275DC200, 2198-BARCON-440DC200,
2198-KITCON-ENDCAP200

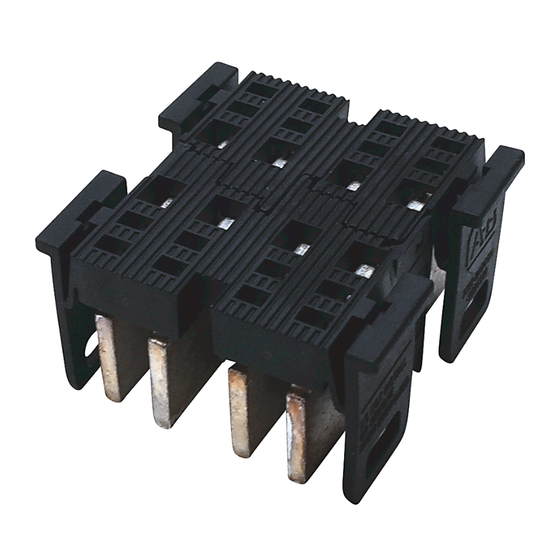

Les kits de liaison pour bus c.c. Kinetix® 5700 s'utilisent pour étendre l'alimentation de bus c.c.
entre variateurs dans des configurations multi-axes de bus c.c. Les liaisons de bus c.c. sont conçues
pour une intensité maximale de barre collectrice de 208 A.
Sommaire des modifications
Rubrique
• Ajout des références de servovariateur 2198-Dxxx-ERS4 et 2198-Sxxx-ERS4. Cependant, si la référence de l' o nduleur Kinetix 5700
se termine par -ERSx, par exemple 2198-D057-ERSx, la variable (x) indique que la référence de l' o nduleur (dans cet exemple) peut
être 2198-D057-ERS3 ou 2198-D057-ERS4.
• Actualisation de l'intensité maximale de barre collectrice pour une liaison de bus c.c.
Ajout des références des kits de liaison de bus c.c. au tableau à l'appui de l'alimentation de bus régénérative Kinetix 5700.
Ajout de la référence de l'alimentation iTRAK® (2198-W25K-ER) au tableau.
Correction de la référence des caches d' e xtrémité de bus c.c.
Applications des kits de liaison pour bus c.c.
Réf. de kit de liaison de
bus c.c.
2198-BARCON-55DC200
(1)
2198-BARCON-85DC200
2198-BARCON-100DC200
2198-BARCON-165DC200
2198-BARCON-275DC200
2198-BARCON-440DC200
2198-BARCON-220DC200
2198-KITCON-ENDCAP200
(1) Si deux ou trois alimentations de bus c.c. 2198-P208 sont connectées en parallèle, une liaison de bus c.c. 85 mm est requise pour chaque
alimentation supplémentaire.
Consultez Kinetix 5700Servo Drives User Manual, publication 2198-UM002, pour obtenir
des informations détaillées sur le câblage, le branchement de l'alimentation, le dépannage et
l'intégration avec des automates Logix5000™.
Type de module
variateur Kinetix 5700
Onduleur double axe
Onduleur double axe
Onduleur mono-axe
Onduleur mono-axe
Alimentation iTRAK
Alimentation de bus
régénérative
Onduleur mono-axe
Alimentation de bus c.c. (+)
Référence du module
variateur Kinetix 5700
• 2198-D006-ERSx • 2198-D020-ERSx
• 2198-D012-ERSx • 2198-D032-ERSx
2198-D057-ERSx
• 2198-S086-ERSx
• 2198-S130-ERSx
2198-S160-ERSx
2198-W25K-ER
2198-RP088
2198-RP200
• 2198-RP263
• 2198-RP312
• 2198-S263-ERSx
• 2198-S312-ERSx
• 2198-P031 • 2198-RP088
• 2198-P070 • 2198-RP200
• 2198-P141 • 2198-RP263
• 2198-P208 • 2198-RP312
Page
Dans tout le
manuel
1
Description
Liaison de bus c.c., 55 mm, 208 A
Liaison de bus c.c., 85 mm, 208 A
Liaison de bus c.c., 100 mm, 208 A
Liaison de bus c.c., 165 mm, 208 A
Liaison de bus c.c., 275 mm, 208 A
Liaison de bus c.c., 440 mm, 208 A
Liaison de bus c.c., 220 mm, 208 A
Caches de terminaison de bus c.c.,
208 A
