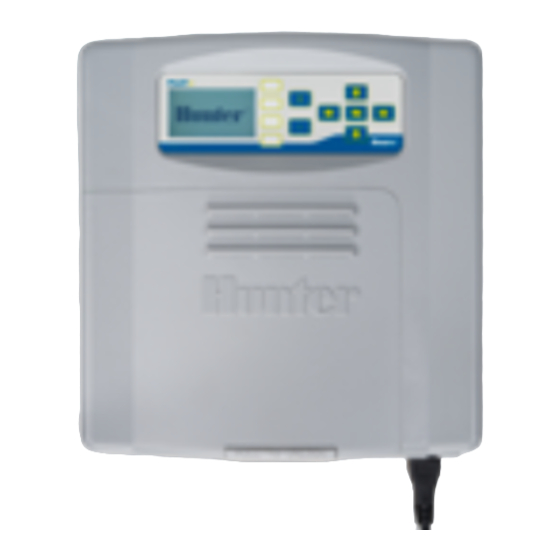

PILOT-FI
Interface de terrain Pilot-FI
NOUVEAU
Manuel de l'utilisateur

Publicité

Table des Matières
loading

Manuels Connexes pour Hunter PILOT-FI

Sommaire des Matières pour Hunter PILOT-FI

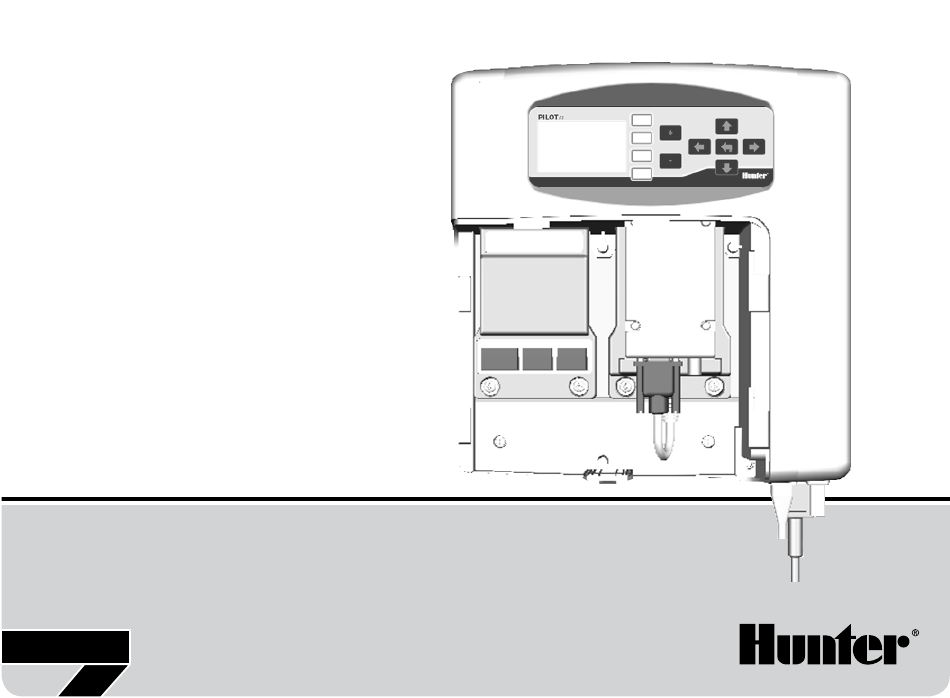

  • Page 1 PILOT-FI Interface de terrain Pilot-FI NOUVEAU Manuel de l’utilisateur...

  • Page 3: Table Des Matières

    Contraste de l’écran CONFIGURATION DEs mODUlEs DE COmmUNICATION ........................7 Communications par câble Communications par radio UHF de PILOT-FI Signal radio à étalement de fréquence à 900 MHz sans licence (États-Unis uniquement) Signal radio à étalement de fréquence à 2,4 GHz sans licence (international uniquement) TEsT ..........................................

  • Page 4: Aperçu

    à l’équipement sur site. Le panneau de commande de l’interface PILOT-FI est utilisé pour les réglages et la résolution des problèmes. • Boutons blancs : les boutons blancs situés à droite de l’écran vous servent à...

  • Page 5: Alarmes

    ALArmEs La plupart du temps, l’interface de terrain PILOT-FI affiche un signe . Celà que tout fonctionne correctement. Si cette alarme s’affiche, mettez l’interface PILOT-FI hors tension, ouvrez le couvercle avant et installez le module de communication Un point d’exclamation indique la présence d’au moins une alarme.
  • Page 6 ALArmEs Si cette alarme s’affiche, soit l’ordinateur d’irrigation n’est pas allumé, soit un câble entre l’interface PILOT-FI et l’ordinateur d’irrigation est manquant, endommagé ou non connecté correctement.

  • Page 7: Réglage De L'écran

    rÉGLAGE dE L’ÉCrAN Choix de la langue 3. Sélectionnez CHOIX LANGUE. 1. Sélectionnez MENU pour ouvrir le menu principal. 4. Utilisez le bouton d’OPTION pour sélectionner la langue. 2. Sélectionnez RÉGLAGE ÉCRAN. Contraste de l’écran Le réglage du contraste de l’écran peut permettre une lecture plus facile dans certaines conditions d’éclairage.
  • Page 8 rÉGLAGE dE L’ÉCrAN 2. Sélectionnez RÉGLAGE ÉCRAN. 3. Sélectionnez CONTRASTE ÉCRAN. 4. Utilisez les flèches vers le haut et le bas pour augmenter ou diminuer le contraste de l’écran.

  • Page 9: Configuration Des Modules De Communication

    CONFIGUrATION dEs mOdULEs dE COmmUNICATION Communications par câble L’interface de terrain PILOT-FI est utilisée en tant qu’élément d’un système centralisé. Dans ce cadre de fonctionnement, tous les Aucun réglage n’est requis pour le module câblé. Branchez-le programmateurs de terrain ou les concentrateurs de décodeurs sur simplement sur une fente disponible de l’interface de terrain.

  • Page 10: Signal Radio À Étalement De Fréquence À 2,4 Ghz Sans Licence (International Uniquement)

    CONFIGUrATION dEs mOdULEs dE COmmUNICATION signal radio à étalement de fréquence à 900 mHz sans signal radio à étalement de fréquence à 2,4 GHz sans licence (États-Unis uniquement) licence (international uniquement) Le signal radio à étalement de fréquence à 900 MHz sans licence Le signal radio à...

  • Page 11: Test

    Pour de meilleurs résultats, laissez le test s’exécuter pendant plusieurs minutes. 1. Sélectionnez COMM. TERRAIN. 2. Sélectionnez TEST. 2. Pour tester les communications entre l’interface PILOT-FI et un programmateur de terrain ou un concentrateur de décodeurs, sélectionnez EFFECTUER UN TEST.
  • Page 12 TEsTs 3. Utilisez les boutons +/- pour définir le numéro du 7. Pour surveillez un test de communication en cours d’exécution programmateur ou du concentrateur cible. La cible (Target) est entre deux programmateurs ou concentrateurs, sélectionnez le programmateur ou le concentrateur avec lequel vous essayez TEST DE MONITEUR.

  • Page 13: Vérification De La Connectivité Avec L'ordinateur Central

    PILOT. Normalement, PILOT-FI est connectée arroseurs lorsque vous vous trouvez sur le parcours de golf. à l’ordinateur central via un câble USB. Si l’interface PILOT-FI et 1. Sélectionnez RADIO TERRAIN. l’ordinateur central sont éloignés de plus de 5 mètres (15 pieds), la connexion Ethernet doit être utilisée.

  • Page 14: Informations Sur Les Modules

    INFOrmATIONs sUr LEs mOdULEs L’interface de terrain contient plusieurs composants ou modules. 3. Sélectionnez ÉCRAN. Chaque module a sa propre version, qui indique la date à laquelle il a été fabriqué. Il peut être parfois nécessaire d’identifier le numéro de version d’un module. Toutes les informations relatives aux modules sont présentées sous une forme identique, les instructions suivantes ne décrivent donc que l'écran, à...

  • Page 15: Caractéristiques

    CArACTÉrIsTIQUEs dimensions (H x l x P) 30 x 29 x 8 cm (12 x 11½ x 3¼ po) Poids : 2 kg (4½ lb) Caractéristiques électriques Entrée d’alimentation 120/230 V c.a. à 60/50 Hz 0,6 A maximum à 120 V c.a. 0,2 A maximum à 230 V c.a. Fonctionnalités et caractéristiques générales • 6 langues : English (anglais), Spanish (espagnol), French (français), German (allemand), Korean (coréen) et Chinese (chinois) • Boîtier mural extérieur • Conception modulaire • Prend en charge les connexions USB et Ethernet à...
  • Page 16 Hunter Industries Incorporated The Irrigation Innovators • © 2012 Hunter Industries Incorporated 1940 Diamond Street San Marcos, California 92078 États-Unis GINT-041 11/12 • www.arrosage.com...
