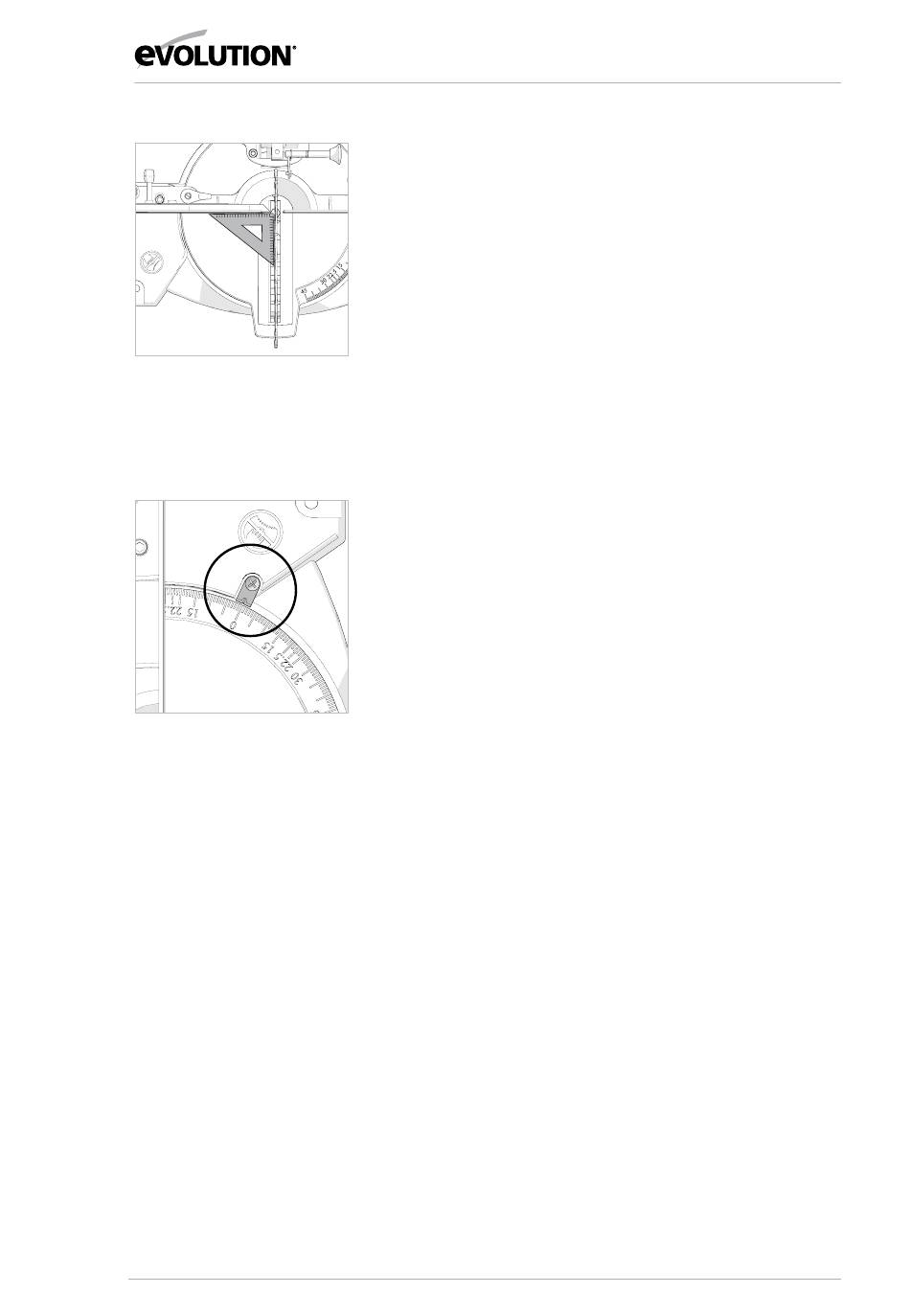

Fig. 13
Vue montrant l'utilisation
de l'équerre de réglage
Fig. 14
Vue rapprochée de
l'indicateur d'onglet
et de la vis de fixation
• Assurez-vous que la tête de coupe est verrouillée en position
abaissée avec la goupille de blocage complètement insérée
dans son logement.
• Placez l'équerre de réglage sur la table avec le côté court
contre le guide et l'autre côté court contre la lame (évitant les
plaquettes en carbure de tungstène). (Fig. 13)
• Si un réglage est nécessaire, desserrez les quatre vis de
réglage du guide en utilisant une clé hexagonale.
• Repositionnez le guide dans sa fente longitudinale jusqu'à
obtenir l'alignement.
• Serrez fermement les vis à tête à six pans creux.
réglage de l'indicateur de l'angle d'onglet
rEMArQuE : Il existe deux échelles d'onglets moulées à l'avant
de la base de la machine. Un petit indicateur fixé à la table
rotative affiche l'angle choisi.
L'indicateur peut être repositionné si nécessaire en desserrant
la vis de fixation au moyen d'un tournevis Phillips No2. Réglez si
nécessaire puis serrez fermement la vis de fixation. (Fig. 14)
VÉrIFICATIONS dE rÉGLAGE FINALES
Avec la machine sur ARRÊT et débranchée de l'alimentation
secteur, procédez à ce qui suit ;
Quand tous les réglages ont été effectués, réglez la machine
à chacun des paramètres maximum.
Abaissez la lame à sa position la plus basse et faites tourner
la lame à la main (il est recommandé de porter des gants
lorsque vous effectuez cette opération) et assurez-vous que
la lame ne s'accroche pas sur les pièces moulées
ou de protection de la machine.
82
