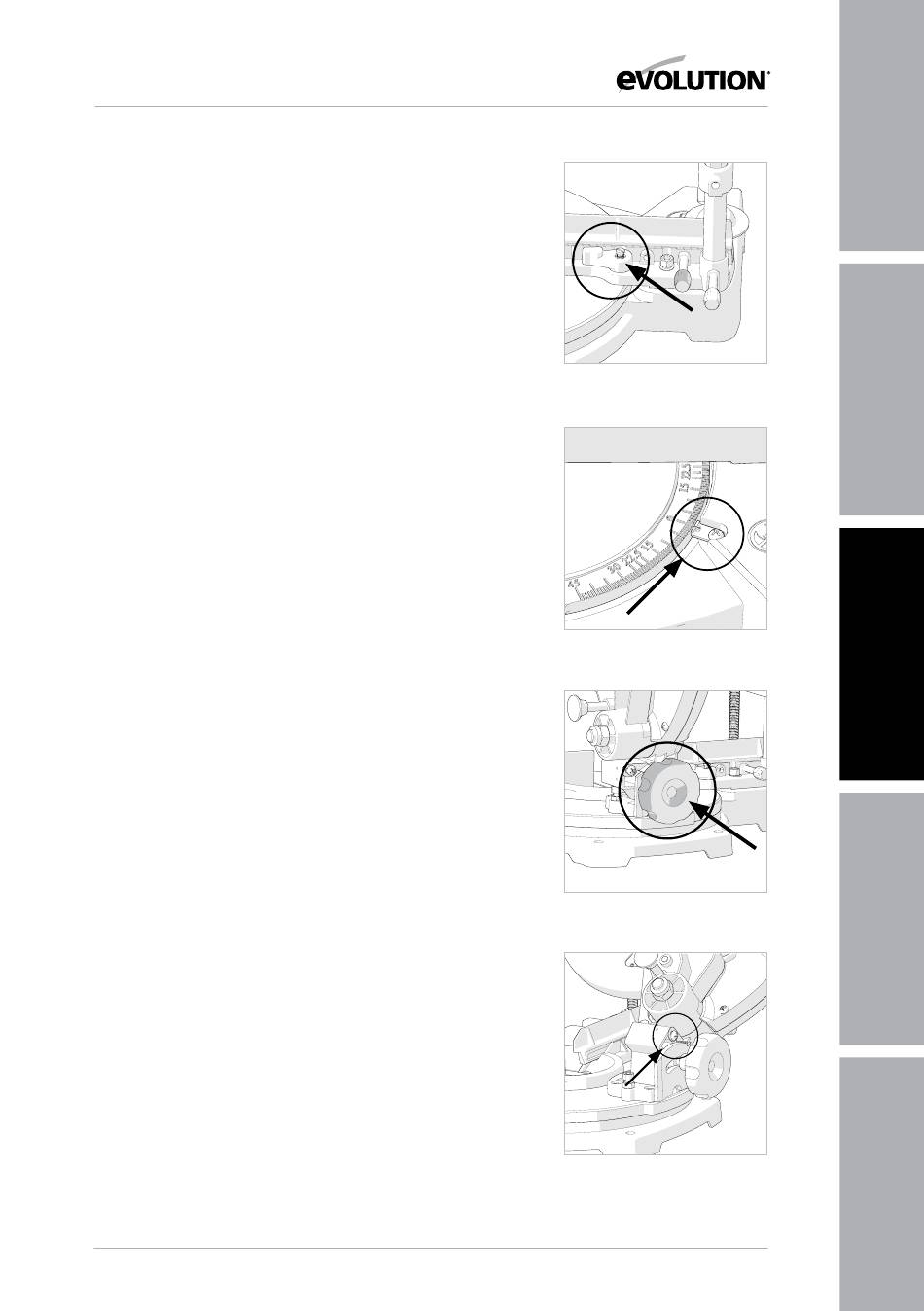

• Desserrez la vis de verrouillage de l'onglet
(Fig. 19) en la tournant dans le sens antihoraire.
• Tournez la table rotative à l'angle désiré. Une échelle
goniométrique à angle d'onglet est intégrée dans la table
tournante pour aider aux réglages.
• Serrez la vis de verrouillage de l'onglet une fois l'angle
souhaité obtenu.
remarque : Il est important de serrer la vis de verrouillage de
l'onglet même quand une butée positive a été choisie.
remarque : La vis de verrouillage de l'onglet dispose
d'un levier repositionnable avec ressort de rappel.
Le repositionnement peut être nécessaire pour éviter
les interférences avec les autres pièces de la machine
lorsque certains angles d'onglet sont choisis.
Pour procéder au repositionnement :
• Levez le levier et tournez-le dans une position qui soit pratique.
• Desserrez le levier.
COuPE EN BISEAu INCLINAISON dE LA TÊTE dE COuPE
Une coupe en biseau (Fig. 20) est réalisée
avec la table rotative réglée sur l'onglet à 0
remarque : Il peut être nécessaire de régler la partie
supérieure du guide pour laisser un espace suffisant
à la tête de coupe en mouvement.
La tête de coupe peut être inclinée de la position normale
0
(position perpendiculaire) à un angle maximum de 45
0
par rapport à la perpendiculaire du côté gauche uniquement.
Pour incliner la tête de coupe sur la gauche :
• Desserrez la vis de verrouillage de biseau (Fig. 21A).
• Inclinez la tête de coupe à l'angle souhaité. Une échelle
goniométrique est fournie pour aider aux réglages.
(Fig 21B).
• Serrez la vis de verrouillage de biseau une fois l'angle
souhaité obtenu.
.
0
0
85
Fig. 19
Fig. 20
Fig. 21A
Fig. 21B
