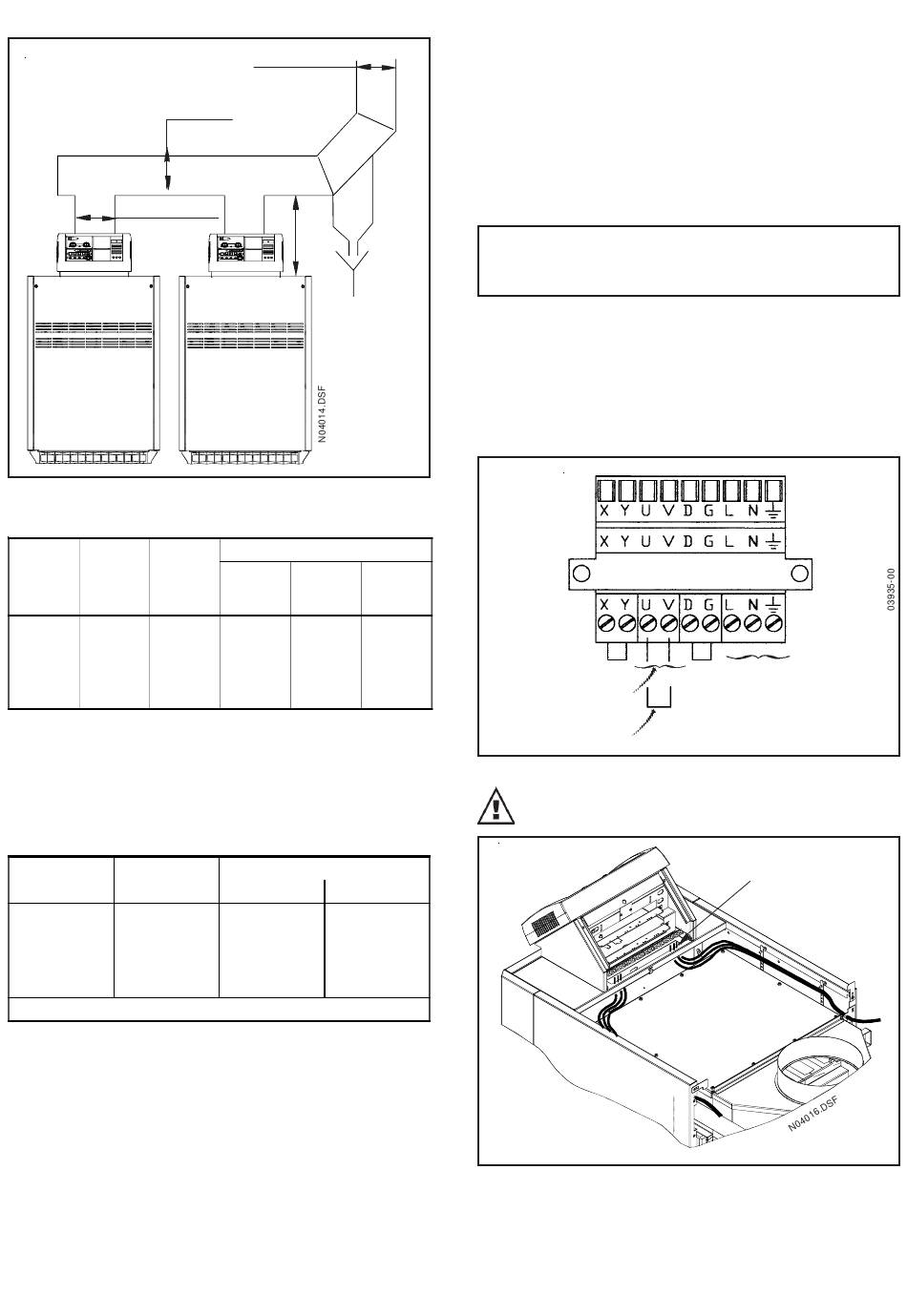

Schéma d'installation recommandé
Ø collecteur
Ø raccordement
Tableau : Calcul des conduits fumées pour raccorde-
ment de deux chaudières identiques.
Puissance
Puissance
Nbre
en kW
en kW
d'éléments
1 chaud.
2 chaud.
5
66.2
132
6
82.8
166
7
99.4
200
8
115.9
532
3.6
Ventilation du local
La chaudière doit être installée dans un local correctement
aéré et séparé des locaux d'habitation. Les orifices devront
être toujours maintenus en bon état de fonctionnement, ils
devront permettre une ventilation minimum.
Nbre
Puissance
d'éléments
en kW
5
66.2
6
82.8
7
99.4
8
115.9
* section ventilation haute minimale = 150 cm²
3.7
Raccordement électrique
L'installation doit être conforme aux préconisations en vigueur
au niveau national et local. Notamment, le raccordement
électrique de la chaudière nécessite un dispositif de
sectionnement sur chacun des pôles présentant une distance
de 3 mm au moins entre chaque contact.
Pour le raccordement électrique complet des différents
types de tableau de commande se reporter à la notice
spécifique du tableau.
Le bornier de raccordement alimentation est accessible
après avoir retirer le capot arrière du tableau. Il est situé en
bas à droite suivant vue arrière.
Ø conduit fumées
1 m
Cotes en mm
Ø
Ø
Ø conduit
raccorde-
collecteur
fumées
ment
180
300
300
200
300
300
200
300
300
250
300
300
Section ventilation (cm²)
basse
haute
290
* surface
360
chaufferie
435
(m²) x 10
510
Raccorder impérativement la phase à la borne L du
bornier.
La ligne doit pouvoir supporter une intensité de 6,3A sous
230V 50 Hz + Terre (vérifier si la puissance de la (des)
pompe(s) est (sont) compatible(s). Effectuer le branchement
électrique en se conformant au schéma électrique de la
notice. Prévoir le fil de terre plus long de 50 mm, que les fils
neutre et Phase pour la sécurité d'arrachement.
L'interrupteur de brûleur placé sur le tableau de commande
ne dispense pas de l'interrupteur mural exigé réglementai-
rement.
La prise de terre prévue sur le bornier de raccordement
doit être raccordée conformément aux prescriptions en
vigueur.
Dans le cas d'un courant d'ionisation insuffisant pour des
raisons de neutre ou de terre non conformes, il est
recommandé d'ajouter un transformateur d'isolation de circuit
de puissance au moins égale à 600 VA.
Bornier de raccordement alimentation du tableau de
commande
Type LE: Raccordement
du (des) thermostat (s)
sécurité brûleur
Type SE: Pont
Passage des câbles
Eviter le contact des câblages sur le coupe tirage
8
Alimentation générale de
la chaudière
230 Vac 50 Hz
(phase impérativement en L)
Passage de câbles
