Branchement électrique
La sécurité électrique de l'appareil n'est assurée que lorsqu'il est branché
correctement sur une installation de mise à la terre efficace, et
conformément aux normes de sécurité en vigueur concernant les
installations. La chaudière doit être branchée sur un réseau d'alimentation
électrique 220-230 V monophasé + prise de terre au moyen du câble à
trois fils fourni avec l'appareil, et en respectant la polarité Phase-Neutre.
Le branchement doit être effectué au moyen d'un interrupteur bipolaire
ayant une distance d'ouverture des contacts d'au moins 3 mm. En cas de
remplacement du câble d'alimentation on doit utiliser un câble régle-
mentaire "HAR HO5 VV-F" de 3x0,75 mm
de 8 mm.

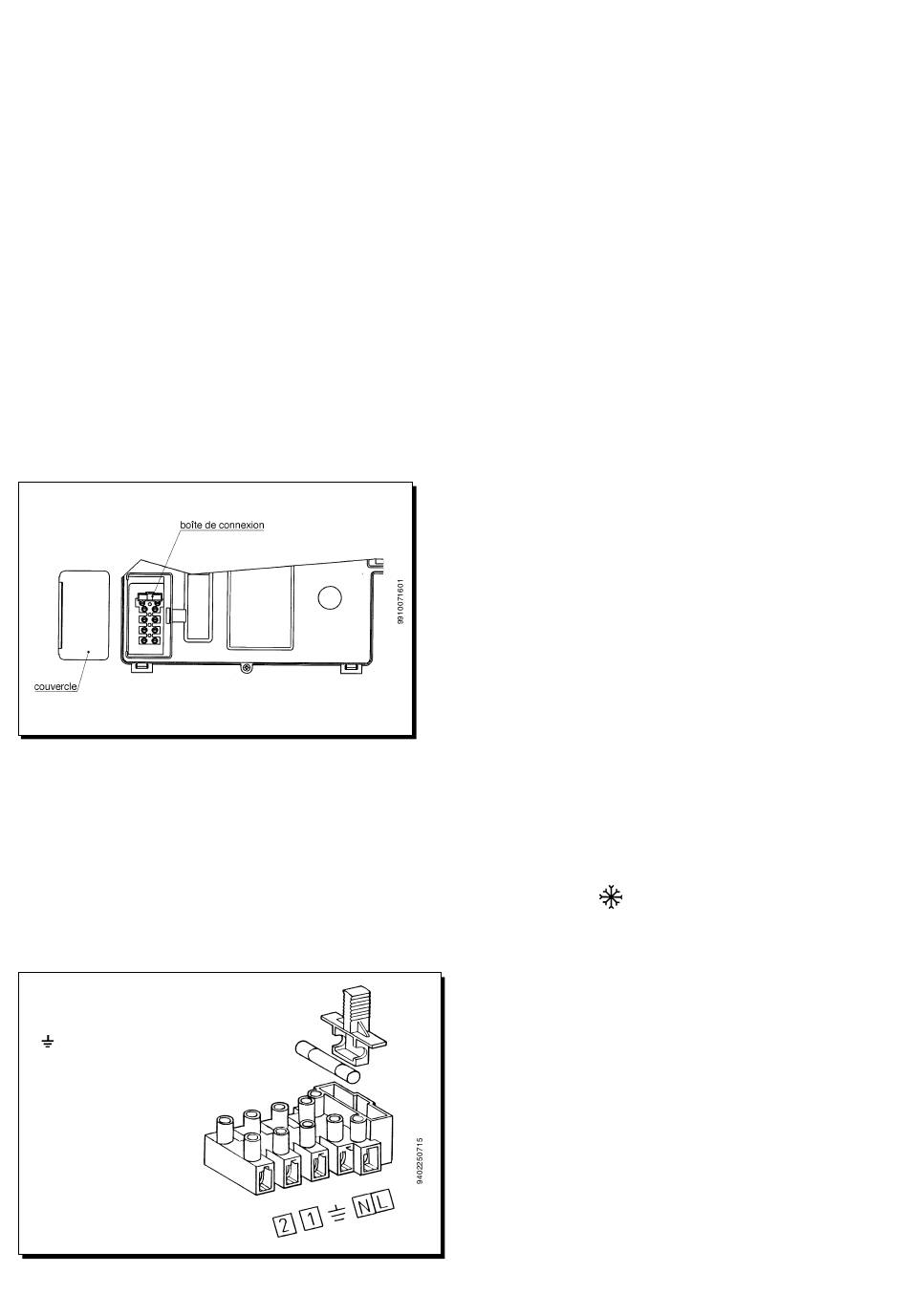

...Accès au bornier d'alimentation
* couper l'alimentation électrique de la chaudière au moyen de
l'interrupteur bipolaire;
* dévisser les deux vis qui fixent le tableau de commande à la chaudière;
* faire basculer le tableau de commande;
* enlever le couvercle afin d'accéder à l'endroit des branchements élec-
triques (figure 10).
Le fusible instantané de 2 A est incorporé dans le bornier d'alimentation
(extraire le porte-fusible de couleur noire pour le contrôle et/ou le
remplacement).
Figure 10
Raccordement
du thermostat d'ambiance
• accéder au bornier d'alimentation (figure 11) comme indiqué au
chapitre précédent;
• enlever le shunt présent sur les bornes (1) et (2);
• introduire le câble à deux conducteurs à travers le passe-câble puis le
connecter à ces deux bornes.
(L) = phase marron
(N) = neutre bleu
( ) = terre jaune-vert
(1) (2) = contact pour
thermostat d'ambiance
Figure 11
2
ayant un diamètre maximum
Raccordement de l'horloge
de programmation
• enlever les deux vis qui fixent le tableau de commande à la chaudière
puis le faire basculer vers le bas;
• enlever les 2 vis de fixation du capot du tableau de commande puis le
faire basculer vers le haut;
• connecter le moteur du programmateur au connecteur M3 de la carte
électronique principale (bornes 18 et 20);
• connecter le contact de déviation du programmateur aux bornes (17
et 19) de ce connecteur en enlevant le pont existant.
Si le programmateur utilisé est du type à batterie, sans alimentation,
laisser libres les bornes (18 et 20) du connecteur M3.
Procédure à suivre pour
changer de gaz
La chaudière peut être transformée par le Service d'assistance technique
autorisé pour l'utilisation du gaz naturel (G.20, G.25) ou avec du gaz
liquide (G.30, G.31). La procédure est la suivante:
A) remplacement des injecteurs du brûleur principal;
B) nouvel étalonnage max et min du régulateur de pression.
A) Remplacement des injecteurs
• déboîter soigneusement le brûleur principal de son logement;
• remplacer les injecteurs du brûleur principal et bien les visser à fond
afin d'éviter les fuites de gaz. Le diamètre des buses est indiqué dans
le tableau 2 page 11.
B) Etalonnage du régulateur de pression
B1) Réglage de la puissance nominale
• relier la prise de pression positive d'un manomètre différentiel, de
préférence à eau, à la prise de pression (Pb) du raccord gaz (figure
11). Relier, pour le modèle à chambre étanche 2.24 FF, la prise
négative du manomètre à un "T" spécifique permettant de relier
ensemble la prise de compensation de la chaudière, la prise de
compensation de la vanne gaz (Pc) et le manomètre lui-même. (Une
mesure équivalente peut être effectuée en reliant le manomètre à la
prise de pression (Pb) et sans le panneau frontal de la chambre
étanche);
Une mesure de la pression aux brûleurs effectuée sans respecter la
méthode décrite pourrait être faussée du fait qu'elle ne tiendrait pas
compte de la dépression créée par le ventilateur dans la chambre
étanche.
• ouvrir la vanne gaz et tourner la poignée (1) en mettant la chaudière
en position Hiver (
• ouvrir un robinet de prélèvement d'eau sanitaire à un débit d'au moins
10 litres par minute ou s'assurer qu'il y a une demande de chaleur
maximum;
• enlever le bouchon se trouvant sur la vanne gaz et intervenir sur la
vis du régulateur de pression (Pmax) (figure 12) jusqu'à obtenir les
valeurs de pression indiquées dans le tableau 1 de la page 11;
• vérifier que la pression dynamique d'alimentation de la chaudière,
mesurée à la prise de pression (Pa) de la vanne gaz (figure 12) est
bien celle correcte (28 mbar pour le butane, 37 mbar pour le propane,
20 mbar pour le gaz G.20 ou 25 mbar pour le gaz G.25);
• remonter le bouchon préalablement enlevé.
B2) Réglage de la puissance réduite
• Placer le sélecteur Eté/Hiver (1) sur (0);
• débrancher la sonde CTN;
• placer le sélecteur (1) sur Hiver en s'assurant qu'il y a une demande
de chaleur;
• brancher la sonde CTN.
• intervenir sur la vis (Pmin) de la vanne gaz (figure 12) jusqu'à atteindre
la pression correspondant à la puissance réduite (tableau 1). Cette
opération doit être effectuée dans un laps de temps de 25 secondes,
après quoi la chaudière se remet à fonctionner normalement.
