4 . 2 Tableau de commande ECO 5E
L
e régulateur EC 2.32C-a permet une régulation de température avec une sonde extérieure; il gère le brûleur 2 allures et
2 circuits de chauffage indépendants sur vannes mélangeuses.
Raccordement électrique (se reporter à la notice des tableaux de commande).
R accordement installateur (se reporter à la notice des tableaux de commande).
Les allures brûleur sont indiquées sur l'écran du régulateur.

Fonctionnement du thermostat de secours

P
our fonctionner en secours, procéder comme suit :
- retirer le régulateur EC 2.32 C du tableau de commande,
- connecter le shunt (connecteur femelle) qui se trouve attaché au câblage du CB 120, du connecteur 6 voies correspondant du
CB 120,
- régler la consigne chaudière (réglage de 30 à 90 °C) à l'aide de la manette rotative du thermostat de secours du CB 120,
Ce mode de fonctionnement ne se fera qu'en puissance réduite (brûleur en 1

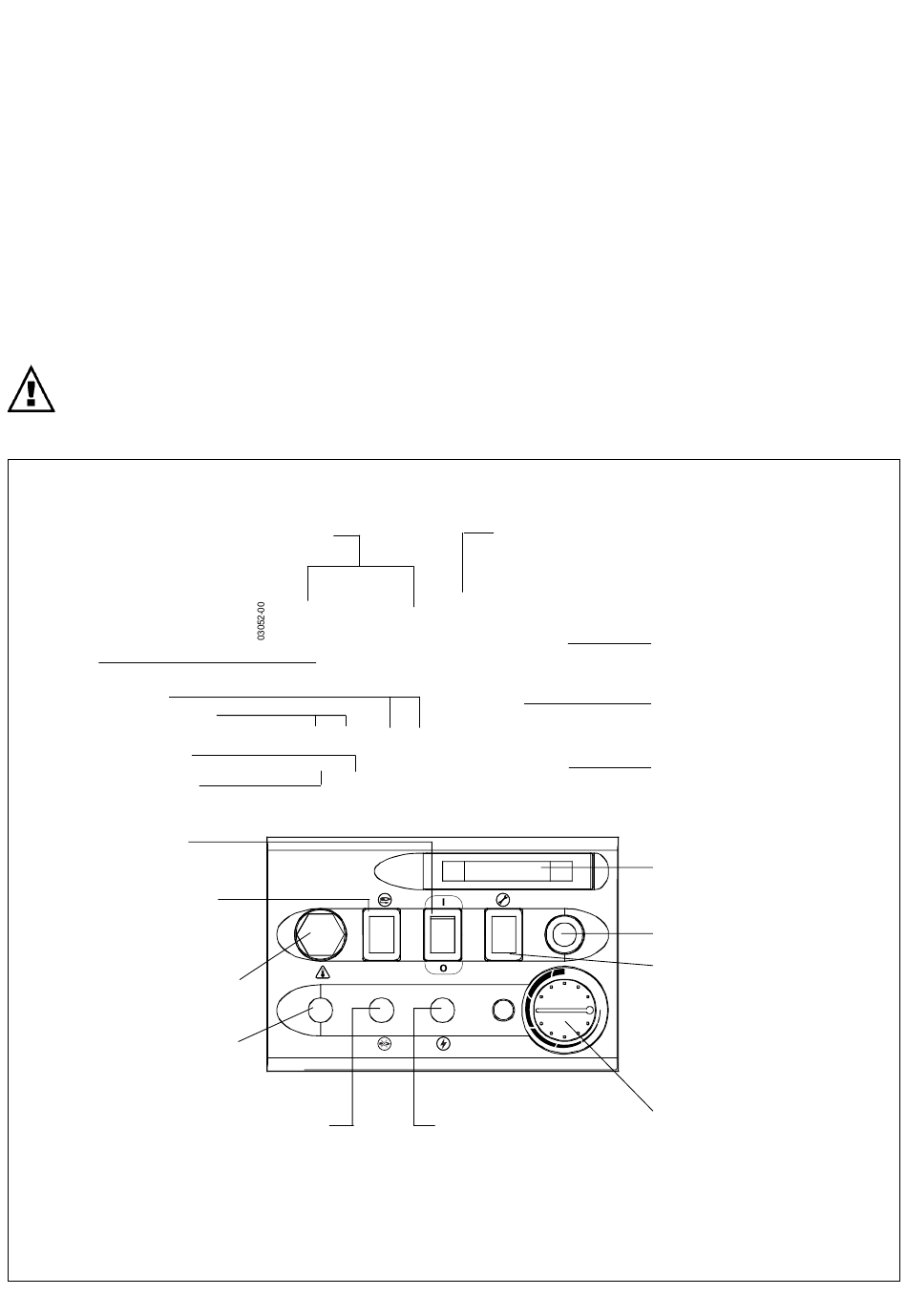

Affichage
Touches de réglage
Touches de sélection de ligne
Touche de régime ramonage
avec voyant de contrôle
Touche de régime manuel
avec voyant de contrôle
Interrupteur
ON - OFF général
Bouton de réarmement
sécurité brûleur
Thermostat de surchauffe
sécurité brûleur
Voyant rouge indiquant la
surchauffe chaudière
Voyant rouge indiquant la
mise en sécurité brûleur
Réf. : CH - 1074 - C
Touches de régime
du circuit chauffage
CB120
Touches de régime ECS
EC 2.32C-a
6.3 AT
N03885.DSF
Voyant orange indiquant
la présence de l'alimenta-
tion secteur
4
allure seulement).
ère
Bouton de réglage de température
ambiante HK1
Touches de sélection du circuit de
chauffage
Bouton de réglage de température
ambiante HK2
Thermomètre indiquant la température
chaudière
Fusible
6,3 AT
Bouton de mise en marche
forcée brûleur 1 allure
ère
Thermostat de secours sur 1
allure (à tourner à fond pour le
fonctionnement du régulateur)
ère
