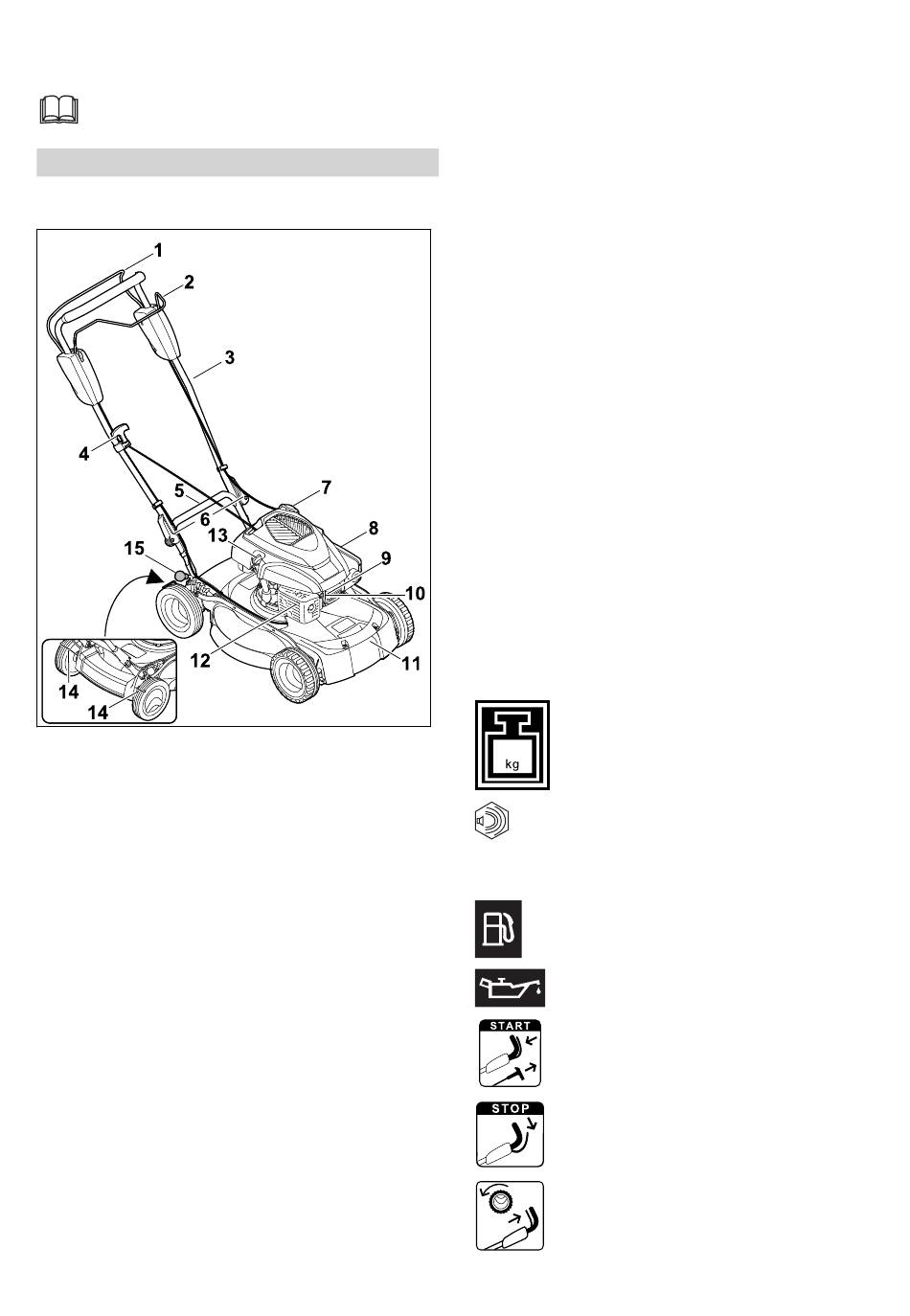

3 Vue d'ensemble

2.3
Symboles employés dans le
texte
Ce symbole renvoie à un chapitre de la
présente Notice d'emploi.
3
Vue d'ensemble
3.1
Tondeuse
1 Arceau de commande de tonte
L'arceau de commande de tonte sert à
démarrer et arrêter le moteur.
2 Arceau de commande d'entraînement
L'arceau de commande d'entraînement sert à
démarrer et arrêter le moteur.
3 Guidon
Le guidon permet de tenir, de guider et de
transporter la tondeuse.
4 Poignée de démarrage
La poignée de démarrage sert à démarrer le
moteur.
5 Poignée de transport arrière
La poignée de transport sert à transporter la
tondeuse.
6 Tendeur rapide
Les tendeurs rapides serrent le guidon sur la
tondeuse.
7 Bouchon du réservoir à carburant
Le bouchon du réservoir à carburant obture
l'ouverture de remplissage de l'essence.
0478-111-9655-A
8 Couvercle de filtre
Le couvercle de filtre recouvre le filtre à air.
9 Cosse de bougie d'allumage
La cosse de bougie d'allumage relie le câble
d'allumage à la bougie d'allumage.
10 Bougie d'allumage
La bougie d'allumage enflamme le mélange
carburant/air dans le moteur.
11 Poignée de transport avant
La poignée de transport sert à transporter la
tondeuse.
12 Silencieux
Le silencieux réduit les émissions sonores de
la tondeuse.
13 Bouchon d'huile moteur
Le bouchon d'huile moteur obture l'ouverture
de remplissage d'huile moteur.
14 Racleur de roue
Le racleur de roue sert à nettoyer les roues
arrière.
15 Levier
Le levier permet de régler la hauteur de
coupe.
3.2
Symboles
Les symboles peuvent se trouver sur la ton‐
deuse. Ils ont la signification suivante :
Ce symbole indique le poids de la ton‐
deuse.
XX
Niveau de puissance acoustique
L
garanti conformément à la directive
WA
2000/14/EC en dB(A) pour pouvoir
comparer les émissions sonores des
produits.
Ce symbole représente le bouchon du
réservoir à carburant.
Ce symbole représente le bouchon
d'huile moteur.
Démarrer le moteur.
Arrêter le moteur.
Mettre l'entraînement en marche.
français
35
